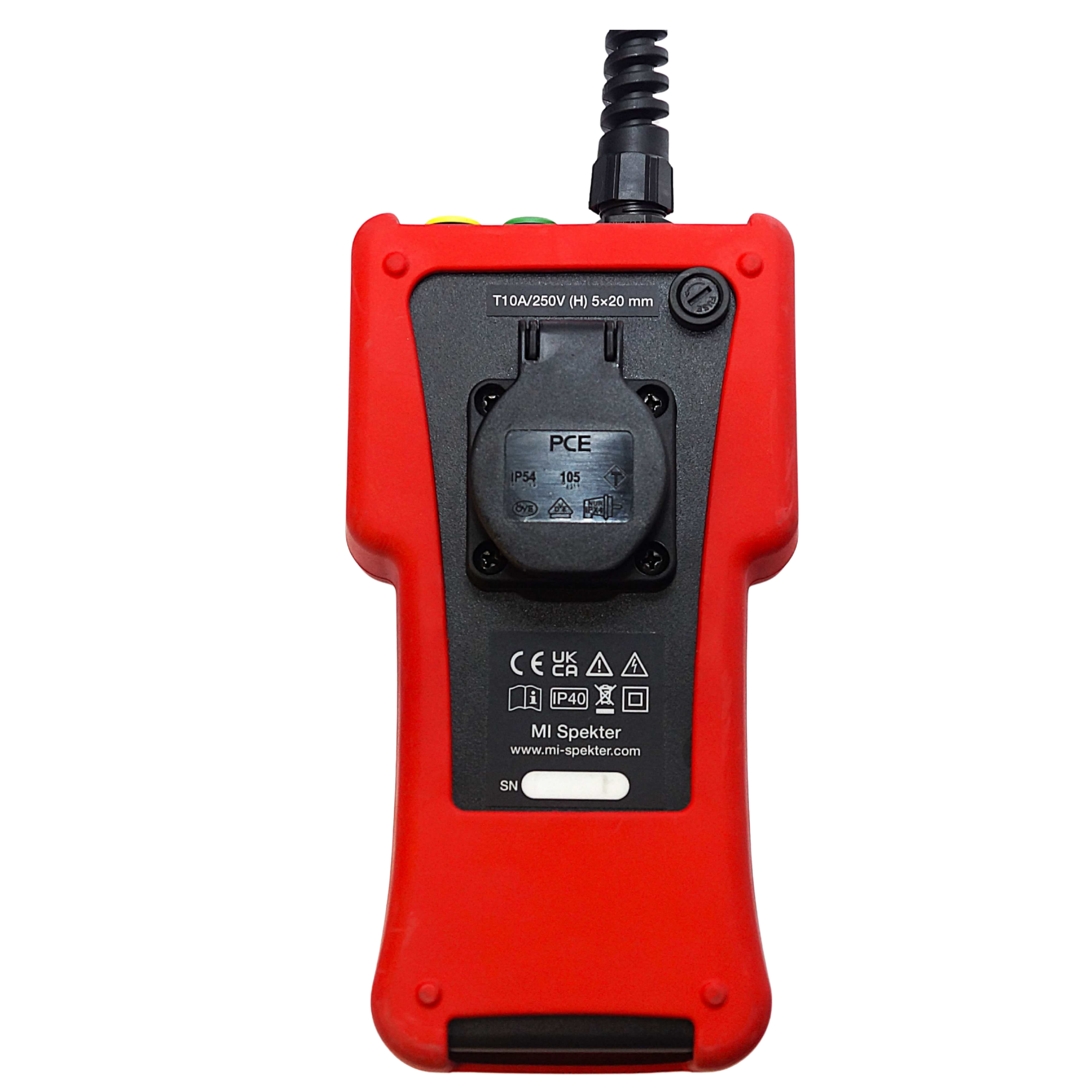

MI SPEKTER CST-122 – EVSE-Testadapter für Ladestationen
Der CST-122 ist ein professioneller Testadapter zur Prüfung der Funktionalität und Sicherheit von ein- und dreiphasigen Ladestationen (Mode 2 und Mode 3) mit fest angeschlossenem Kabel oder direkter Steckdose. Die Simulation eines Elektrofahrzeugs, von Ladekabeln sowie gängiger Fehler erfolgt gemäß den Normen IEC/EN 61851-1 und IEC/HD 60364-7-722.
Vorteile
- Geeignet für Typ-2-Festanschlüsse
- Simulation von EV, Kabelstatus und Fehlerzuständen
- Schweizer Typ-13-Steckdose für Netzlast oder Installationstester
- Direkter Anschluss an Oszilloskop oder Multimeter für CP-Analyse
- Robustes, tragbares Design mit 0.5 m Kabel
Technische Eigenschaften
- Spannungseingang: Bis 250 V (1-phasig) / bis 480 V (3-phasig), 50/60 Hz, max. 10 A
- EV-Stecker: Typ 2 (IEC 62196-2), 16 A, 7-polig
- Gehäuse: Kunststoff-Handgerät, 110 × 45 × 205 mm
- Gewicht: 1 kg
- Schutzart: IP40
- Sicherung: T10A/250V, 5×20 mm
-
Normen: EN/IEC 61010-1, -2-030, CE, LVD 2014/35/EU
Messanschlüsse
- L1, L2, L3, N und PE – 4-mm-Bananenstecker
- CP – 4-mm-Ausgang zur Signalanalyse mit Oszilloskop oder Multimeter
- Schweizer Typ-13-Steckdose (bis 10 A)
Simulierbare Zustände
- PP-Status: Offen, 13 A, 20 A, 32 A, 63 A, Fehler
- CP-Status: A, B, C, D, E
- CP-Fehler: Signal-Kurzschluss
- PE-Fehler: Unterbrechungssimulation
-
Diodenfehler: Simulation von Dioden-Kurzschluss
Zusätzliche Funktionen
- LED-Anzeigen für L1, L2, L3 (Spannung gegen N)
- Gefährliche PE-Spannungserkennung >50 V AC/DC mit roter LED
- Berührungselektrode zur PE-Fehlersimulation
Verfügbare Messungen mit Installationstester
- Erdung, Schleifenimpedanz, Leitungsimpedanz
- RCD-Test
- Isolationswiderstand zwischen L1, L2, L3, N und PE
Verfügbare Messungen mit Oszilloskop / Multimeter
- CP-Signalanalyse
Lieferumfang
- MI SPEKTER CST-122 Testadapter
- Integriertes Typ-2-Ladekabel (0.5 m)
- Bedienungsanleitung
