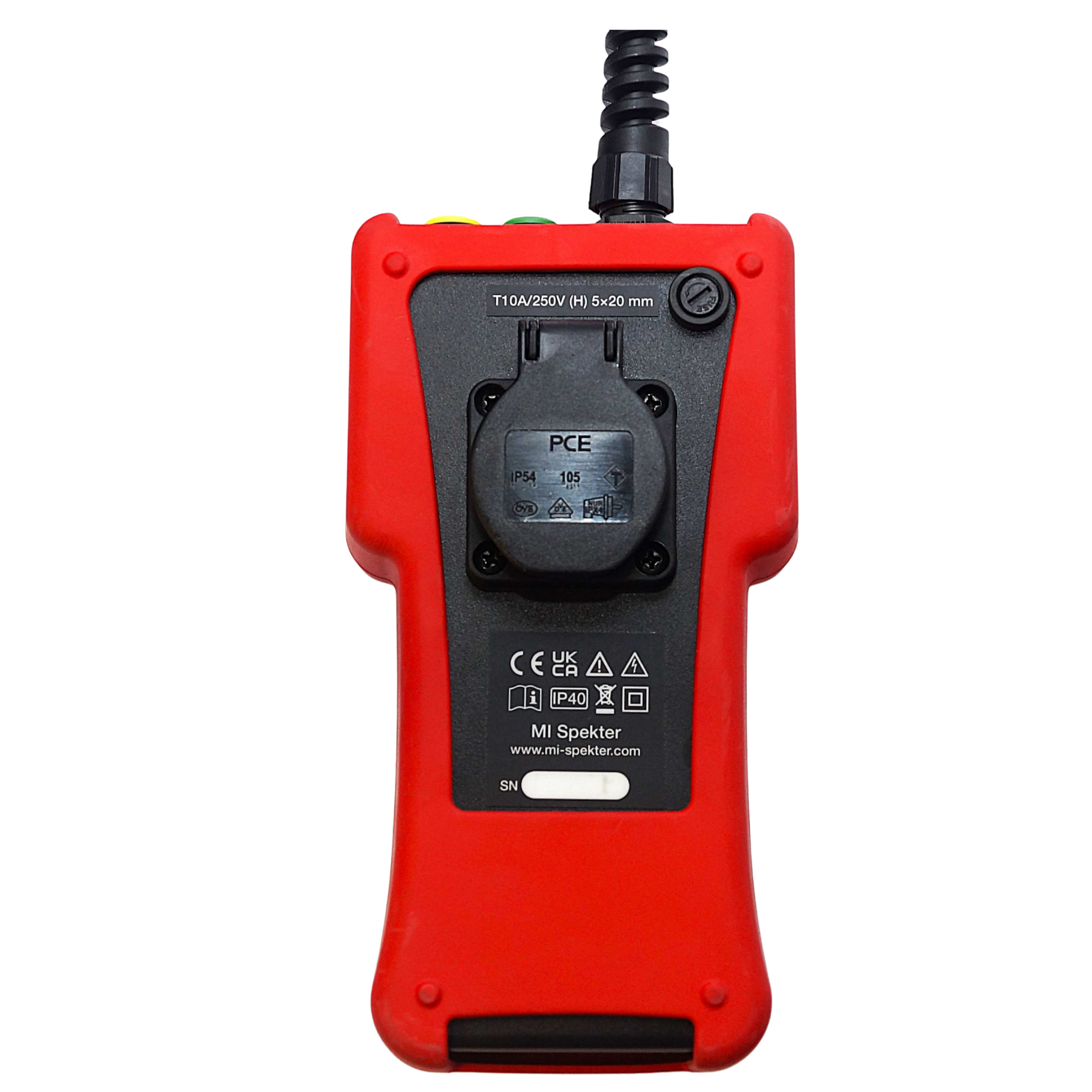

VOLTECH CST-122 – Adattatore di prova EVSE per stazioni di ricarica

Il CST-122 è un adattatore di prova professionale per testare la funzionalità e la sicurezza delle stazioni di ricarica monofase e trifase (Modo 2 e Modo 3) con cavo collegato in modo permanente o presa diretta. La simulazione di un veicolo elettrico, dei cavi di ricarica e dei guasti comuni è conforme agli standard IEC/EN 61851-1 e IEC/HD 60364-7-722.

Vantaggi

• Adatto per connessioni fisse di Tipo 2
• Simulazione di EV, stato del cavo e stati di errore
• Presa svizzera Tipo-13 per carico di rete o tester di installazione
• Collegamento diretto a oscilloscopio o multimetro per analisi CP
• Design robusto e portatile con cavo da 0.5 m



Caratteristiche tecniche

• Tensione di ingresso: Fino a 250 V (monofase) / fino a 480 V (trifase), 50/60 Hz, max. 10 A
• Connettore EV: Tipo 2 (IEC 62196-2), 16 A, 7 poli
• Alloggiamento: Dispositivo portatile in plastica, 110 × 45 × 205 mm
• Peso: 1 kg
• Grado di protezione: IP40
• Fusibile: T10A/250V, 5×20 mm
• Standard: EN/IEC 61010-1, -2-030, CE, LVD 2014/35/EU



Connessioni di misura

• L1, L2, L3, N e PE – connettori a banana da 4 mm
• CP – uscita da 4 mm per analisi del segnale con oscilloscopio o multimetro
• Presa svizzera Tipo-13 (fino a 10 A)



Stati simulabili

• Stato PP: Aperto, 13 A, 20 A, 32 A, 63 A, Guasto
• Stato CP: A, B, C, D, E
• Guasto CP: Cortocircuito del segnale
• Guasto PE: Simulazione di interruzione
• Guasto diodo: Simulazione di cortocircuito del diodo



Funzioni aggiuntive

• Indicatori LED per L1, L2, L3 (tensione rispetto a N)
• Rilevamento di tensione PE pericolosa >50 V AC/DC con LED rosso
• Elettrodo tattile per la simulazione di guasto PE



Misure disponibili con tester di installazione

• Messa a terra, impedenza di anello, impedenza di linea
• Test RCD
• Resistenza di isolamento tra L1, L2, L3, N e PE



Misure disponibili con oscilloscopio / multimetro

• Analisi del segnale CP



Contenuto della confezione

• Adattatore di prova MI SPEKTER CST-122
• Cavo di ricarica Tipo 2 integrato (0.5 m)
• Manuale d'uso

Scheda tecnica
