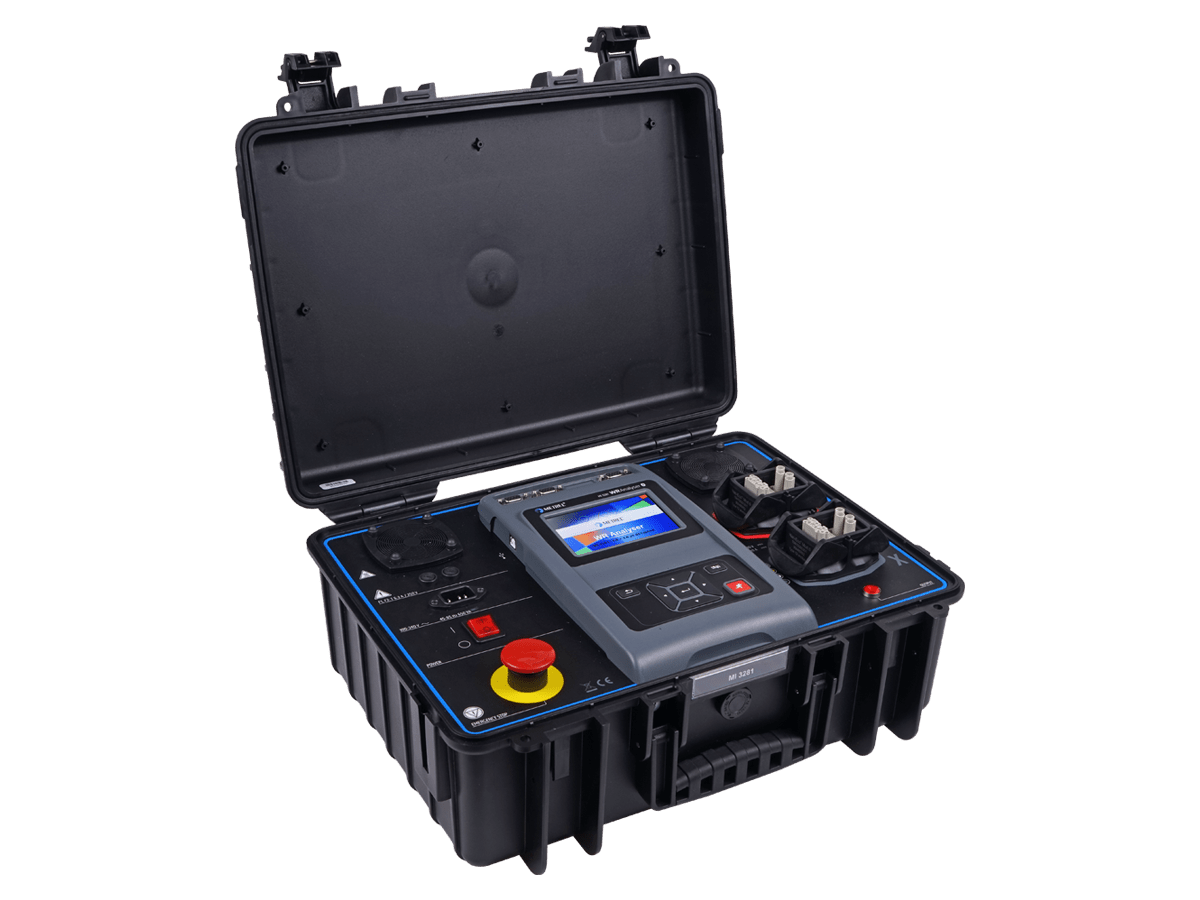

L'analizzatore della resistenza dell'avvolgimento (analizzatore WR) MI 3281 è un dispositivo di test portatile per la diagnosi della resistenza dell'avvolgimento di trasformatori monofase e trifase con test manuale o automatico del commutatore e smagnetizzazione del trasformatore testato.
Corrente di prova selezionabile nell'intervallo da 10 mA a 20 A. Il funzionamento è semplice e chiaro, in modo che l'utente possa utilizzare il dispositivo senza una formazione specifica. Per gli utenti avanzati sono disponibili SEQUENZE AUTOMATICHE e test visivi.
Funzioni di misurazione
- Misurazione della resistenza dell'avvolgimento di trasformatori monofase e trifase;
- Misurazione della resistenza degli avvolgimenti di trasformatori monofase e trifase con prova del commutatore manuale o automatico (misurazione automatica di tutti gli avvolgimenti);
- Trasformatori smagnetizzati monofase e trifase.
Caratteristiche principali
- Corrente di prova selezionabile fino a 20 A.
- Test del commutatore automatico o manuale.
- Scarica automatica al termine della misurazione.
- Finestra di aiuto integrata per riferimento in loco.
- Interruttore di arresto di emergenza per tutte le situazioni di emergenza.

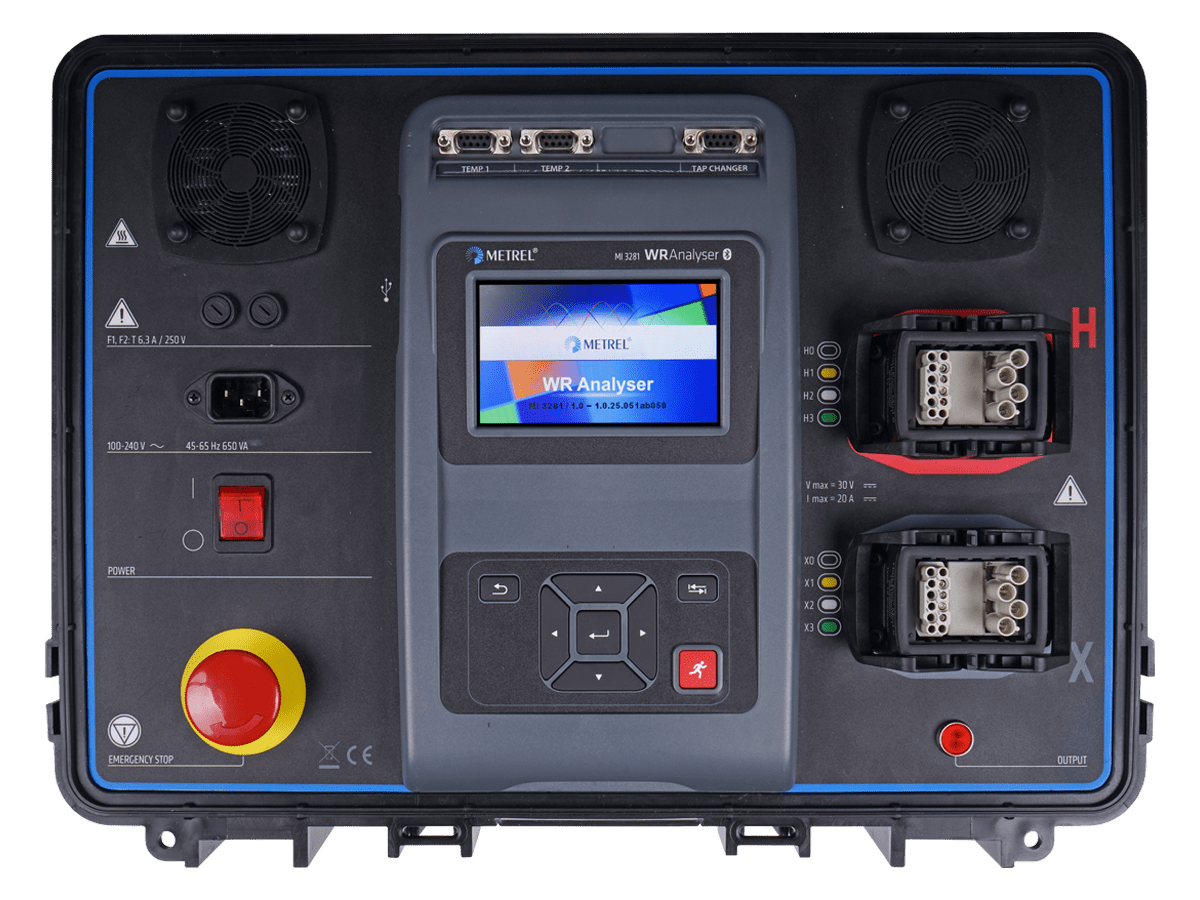

- Tutti i risultati e i parametri associati vengono visualizzati chiaramente sul display LCD a colori da 4,3'' (10,9 cm) con touchscreen.
- Il funzionamento è semplice e chiaro, in modo che l'utente possa utilizzare il dispositivo senza una formazione specifica.
- I risultati del test possono essere salvati sul dispositivo.
- PC SW Metrel ES Manager per la creazione di strutture di prova e il caricamento e il download dei risultati dei test, Auto Sequence® e reporting.
- Creazione e stampa di report.
- Comunicazione BT con PC, tablet Android e smartphone tramite BT integrato.
- Conversione delle resistenze dell'avvolgimento alla temperatura di riferimento desiderata.
- Classe di protezione IP 65 (custodia chiusa), IP 40 (custodia aperta)
Energia elettrica
- IEC 60076-1:2000-04 Trasformatori di potenza - Parte 1: Generale
- IEC 61869-2:2012/ISH1:2022-01 Trasformatori di misura Parte 2: Requisiti aggiuntivi per trasformatori di corrente
- Codice di test standard IEEE C57.12.90 per trasformatori di distribuzione, alimentazione e regolazione immersi in liquido
Sicurezza del dispositivo per l'utente
- DIN EN 61010-1 (VDE 0411-1):2020-03 Norme di sicurezza per apparecchi elettrici di misura, controllo, regolazione e da laboratorio - Parte 1: Requisiti generali
- DIN EN 61010-031 (VDE 0411-031):2023-02 Norme di sicurezza per dispositivi elettrici di misurazione, controllo, regolazione e da laboratorio - Parte 031: Norme di sicurezza per accessori di misura portatili e azionati manualmente per prove e misurazioni elettriche
- DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Norme di sicurezza per dispositivi elettrici di misurazione, controllo, regolazione e da laboratorio - Parte 2-030: Requisiti speciali per dispositivi con circuiti di prova o di misura
Sicurezza EMC
- EN 61326 Apparecchiature elettriche per la tecnologia di controllo e per uso di laboratorio - Requisiti EMC Parte 1: Requisiti generali
- DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Apparecchi elettrici di misura, controllo, regolazione e laboratorio - Requisiti EMC - Parte 1: Requisiti generali
