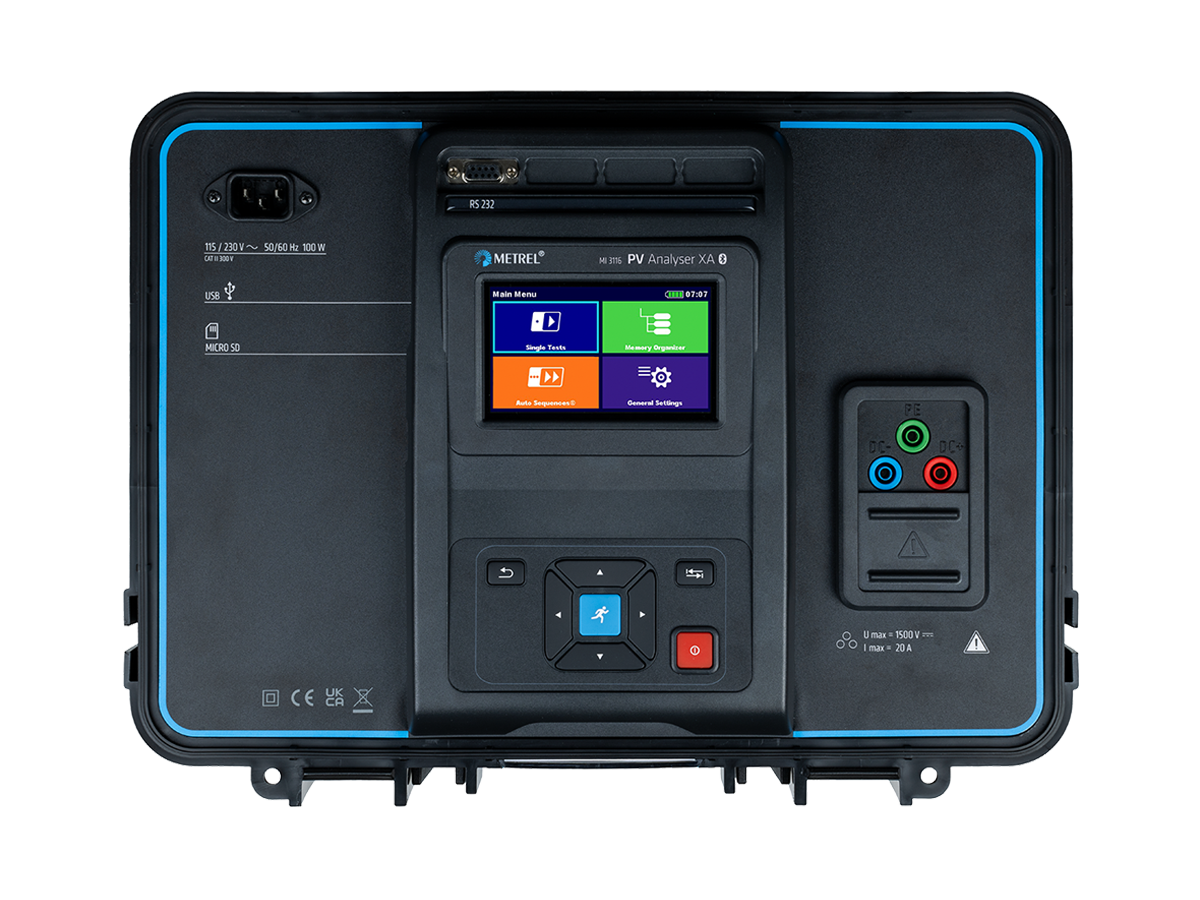

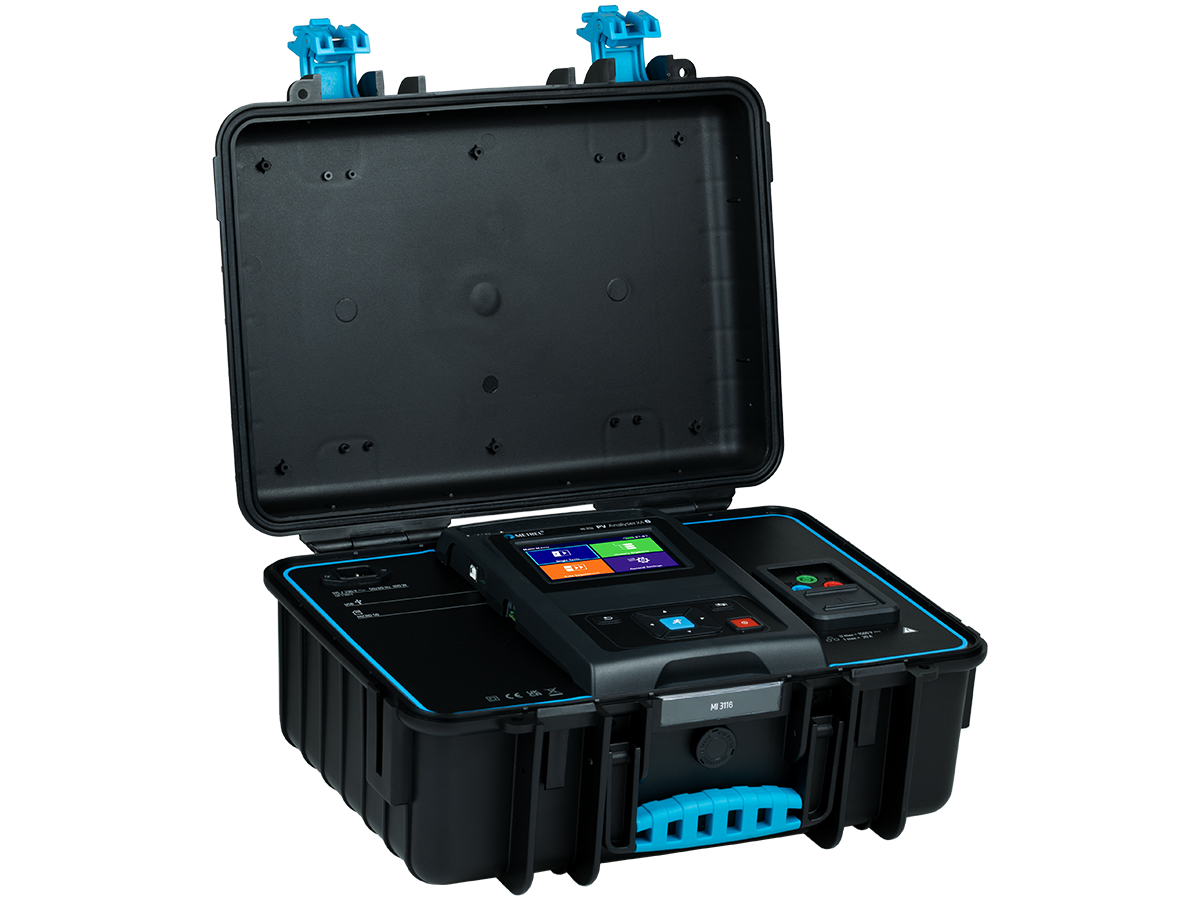

Strumento di test METREL PV | MI 3116 PV AnalyserXA

Il Metrel MI 3116 PV AnalyserXA è uno strumento di test all'avanguardia per grandi impianti fotovoltaici fino a 1500 V DC. Unisce la misurazione dell'isolamento e della curva I/U in un unico dispositivo ed è ideale per la messa in servizio, la manutenzione e l'analisi dei guasti degli impianti fotovoltaici. Grazie all'unità remota wireless per la misurazione in tempo reale dell'irradianza e della temperatura delle celle, il dispositivo fornisce risultati di misurazione precisi e affidabili anche per moduli fotovoltaici ad alta efficienza e bifacciali.

Con funzione di auto-test, correzione STC, touchscreen grafico e una tecnologia di misurazione completa, il MI 3116 è uno strumento indispensabile per i professionisti del fotovoltaico. I valori misurati possono essere gestiti e documentati in modo professionale tramite il software MESM.

Vantaggi

• Test di impianti fotovoltaici fino a 1500 V
• Acquisizione curva I/U, test di isolamento, misurazione Uoc/Isc
• Unità remota wireless per la misurazione di irradianza e temperatura delle celle
• Calcolo del valore STC e funzione di correzione per i parametri di misurazione
• Memorizzazione e visualizzazione dei dati di misurazione (anche grafici)
• Display a colori touchscreen (4,3 pollici)
• Memoria integrata con slot per microSD fino a 512 GB
• Gestione tramite software MESM inclusi report professionali

Caratteristiche tecniche

• Tensione di sistema: fino a 1500 V DC
• Corrente di corto circuito: fino a 40 A DC
• Test di isolamento: 250, 500, 1000, 1500 V DC
• Misurazione della corrente: 0,1 ... 39,99 A ±1 %
• Misurazione della tensione: 20 ... 1699 V ±1 %
• Misurazione della potenza: fino a 48 kW ±2 %
• Misurazione della temperatura: -10 °C a +85 °C
• Irradianza: 0 ... 1750 W/m²
• Display: Touchscreen a colori TFT, 4,3”
• Grado di protezione: IP54 (chiuso)
• Alimentazione: Batteria Li-Ion 14,4 V / 4400 mAh
• Comunicazione: RS232, USB, Bluetooth 4.2, WLAN
• Norme: EN 62446, EN 61557, EN 61010-1/-031
• Dimensioni: 420 x 180 x 330 mm
• Peso: 6,8 kg

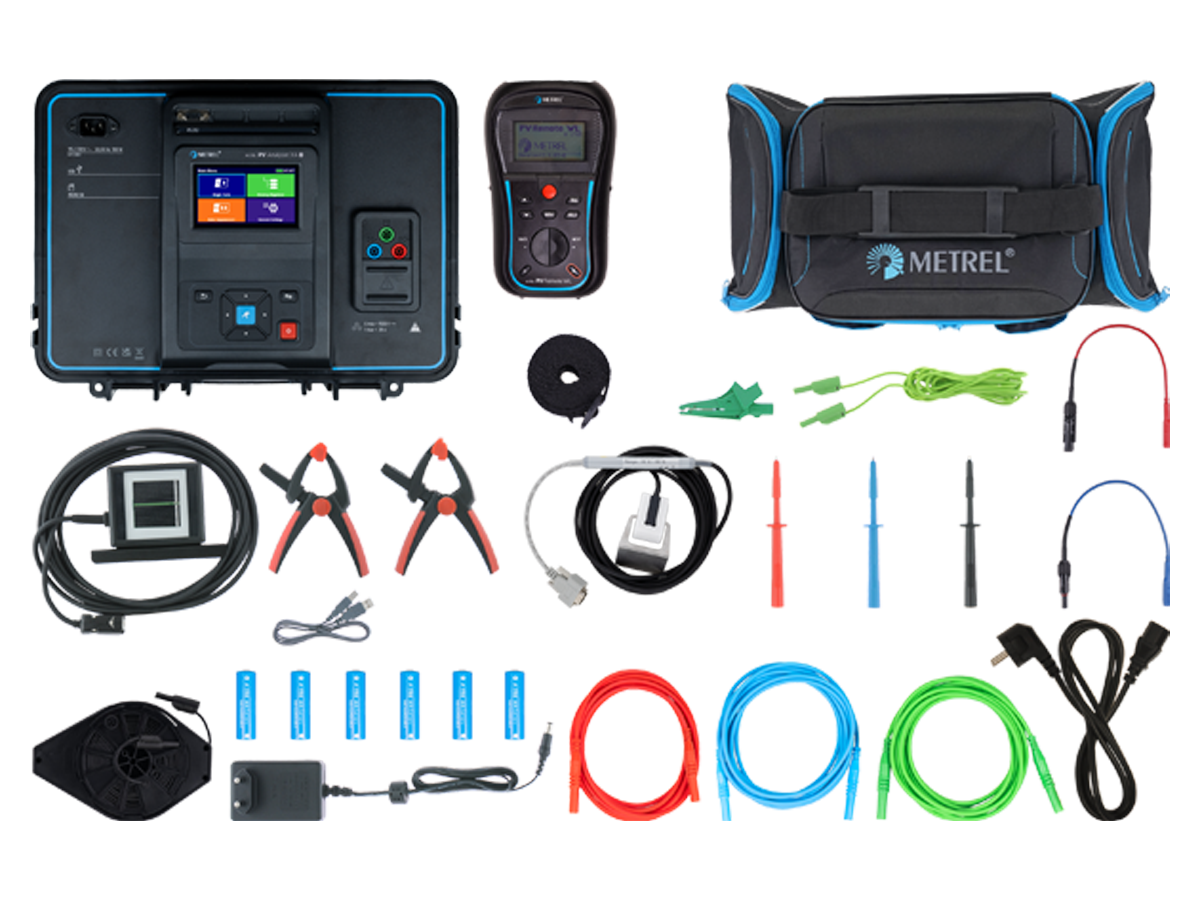

Contenuto della fornitura (MI 3116 ST)

• MI 3116 PV AnalyserXA
• Unità remota WL A 1785
• Sonda di temperatura PV A 1833
• Cella di riferimento PV A 1834
• Cavi di test MC4 (rosso/blu), 1500 V
• Cavi di test (rosso/blu/verde/nero)
• Pinze a coccodrillo, puntali
• Cavo di alimentazione, cavo USB
• Borsa da trasporto, tracolla
• 6 batterie AA, alimentatore
• Certificati di calibrazione per dispositivo e unità remota
• Software SW 1201 MESM (Download)

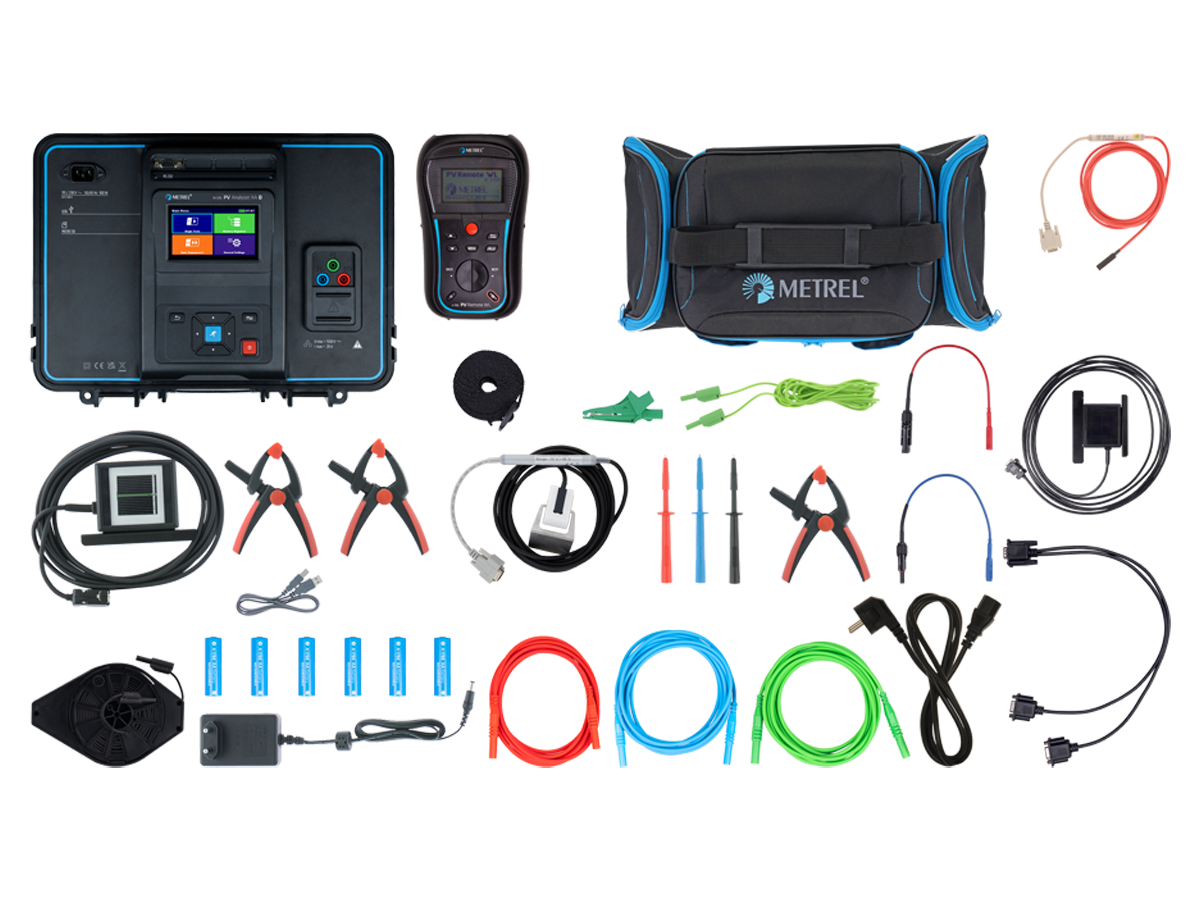

Contenuto della fornitura (MI 3116 Kit bifacciale)

• MI 3116 PV AnalyserXA
• Cella di riferimento PV per Dual Mount
• Sonda di temperatura con cavo da 3 m
• Cavo di comunicazione, 0,5 m
• Unità remota WL
• Sonda di temperatura PV
• Cella di riferimento PV
• Morsetto per il fissaggio degli accessori
• Morsetto per il fissaggio degli accessori
• Cavo di test MC4, blu, 1500 V
• Cavo di test MC4, rosso, 1500 V
• Cavo di test ROSSO, rosso, 3 m, 2,5 mm2
• Cavo di test BLU, blu, 3 m, 2,5 mm2
• Cavo di test, verde, 3 m, 0,75 mm2
• Cavo di test, nero, 50 m, 0,75 mm2 - Rotolo
• Cavo di test, verde, 4 m, 0,75 mm2
• Pinza a coccodrillo, verde
• Sonda di prova, nera
• Sonda di prova, blu
• Sonda di prova, rossa
• Cavo USB Tipo A/B
• Cavo di alimentazione, 2 m, 3 x 0,75 mm2
• Borsa da trasporto imbottita Morbida Dimensione: L
• Alimentatore 0,5 A/12 V**
• Tracolla con fibbia di tensione
• Pacco batterie, Tipo AA, 2100 mAh - 6 pz.
• Certificato di calibrazione per MI 3116
• Certificato di calibrazione per A 1785
• Manuale utente
• Metrel Electrical Safety Manager (MESM)*

Accessori opzionali (estratto)

• Cella di riferimento PV per Dual Mount (A 1844)
• Sonda di temperatura con cavo da 3 m (A 1383)
• Cavo di comunicazione 0,5 m (A 1847)
• Licenza Metrel Smart Cloud PRO (P 1403)
