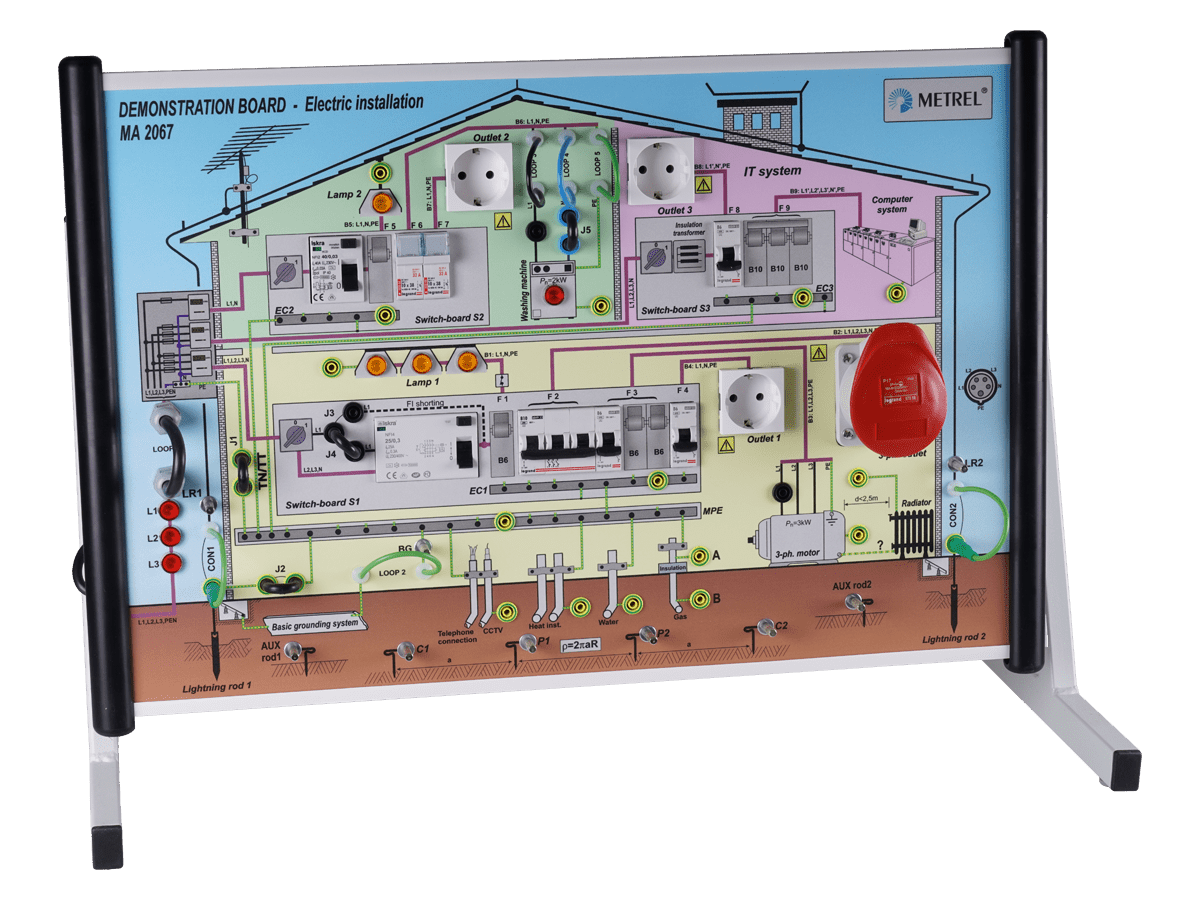

La scheda dimostrativa MA 2067 è un eccellente strumento dimostrativo e di formazione che può essere utilizzato per simulare condizioni reali nei sistemi a bassa tensione.

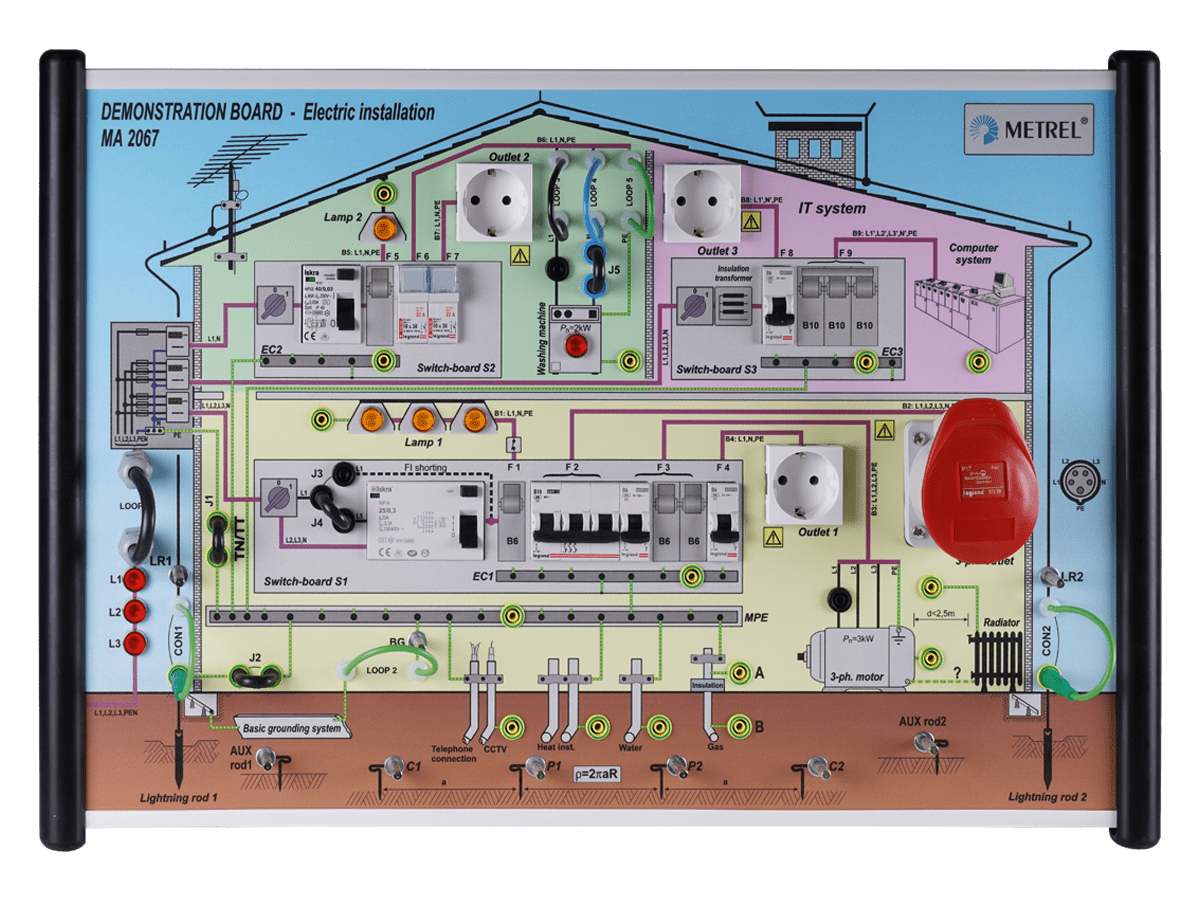

La scheda dimostrativa è composta da tutti gli elementi importanti degli impianti elettrici come differenziali di vario tipo, fusibili, barra di bilanciamento PE, prese monofase e trifase, vari utilizzatori di energia elettrica e vari sistemi di messa a terra (TT, TN, IT).
La scheda dimostrativa MA 2067 offre la simulazione di diversi tipi di guasti negli impianti elettrici. Utilizzando gli appositi dispositivi di misurazione è possibile effettuare un'ispezione completa e la risoluzione dei problemi del sistema.
Funzioni principali
- Sono possibili 65 diverse misurazioni secondo EN 61557 (resistenza di isolamento, continuità dei conduttori PE, resistenza di terra, resistenza specifica di terra, impedenza di linea e di anello, rotazione di fase,
- corrente di dispersione, prova RCD, tensione e frequenza).
- Sul distributore bloccabile possono essere selezionati 19 diversi errori.
- Sono stati integrati diversi tipi di differenziali per la misura del tempo di intervento, della corrente di intervento e della tensione di contatto.
- Simulazione di sistemi di messa a terra TT, TN e IT.
- Possibilità di collegamento ad un sistema di alimentazione monofase o trifase.
- È incluso di serie un libro di testo di teoria con esercizi per scuole e centri di formazione.
- Controllo del cambio automatico di polarità.
Dati tecnici
- Dimensioni (lxh): 680 x 450 mm.
- Peso (senza accessori): 12,5 kg.
- laboratorio dimostrativo
- Ponti di cortocircuito, 4 pezzi
- Treppiede per installazione verticale
- Cavo di collegamento adattatore per alimentazione monofase
- manuale operativo
- Lavoro e libro di testo con esercizi
- Dichiarazione di garanzia
