Interruttore di cortocircuito CC PV-MLS 125 per professionisti durante le misurazioni negli impianti fotovoltaici
La norma IEC 62446 regola il test di messa in servizio e le prove ricorrenti degli impianti fotovoltaici in conformità ai requisiti minimi per la documentazione di sistema, le prove di messa in servizio e le prove ricorrenti per gli impianti fotovoltaici connessi alla rete.
Questo è importante per tutti coloro che misurano negli impianti fotovoltaici.
In pratica ciò significa misurare la corrente di cortocircuito di un gran numero di linee di stringa CC. La chiusura e l'apertura di un circuito CC in corto sul connettore MC4 può causare scariche elettriche (archi elettrici), con conseguenti lesioni e rischio di incendio. L'interruttore automatico PV-MLS 125 PV impedisce la formazione di archi aperti e quindi aumenta la sicurezza.
Misurare:
- Corrente di cortocircuito I SC fino a 25 A
- Tensione a circuito aperto U OC fino a 1000 VCC
- una stringa FV-CC
Fornitura:
- con ponte per correnti di cortocircuito

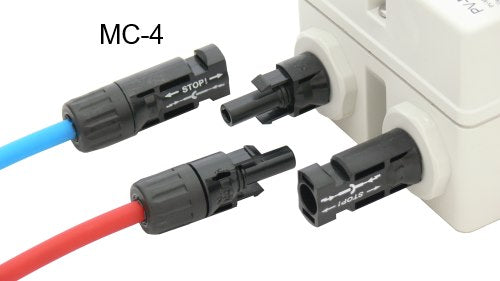

- con MC4 Collegamento a spina
- con lo strumento MC4
- con borsa per il trasporto

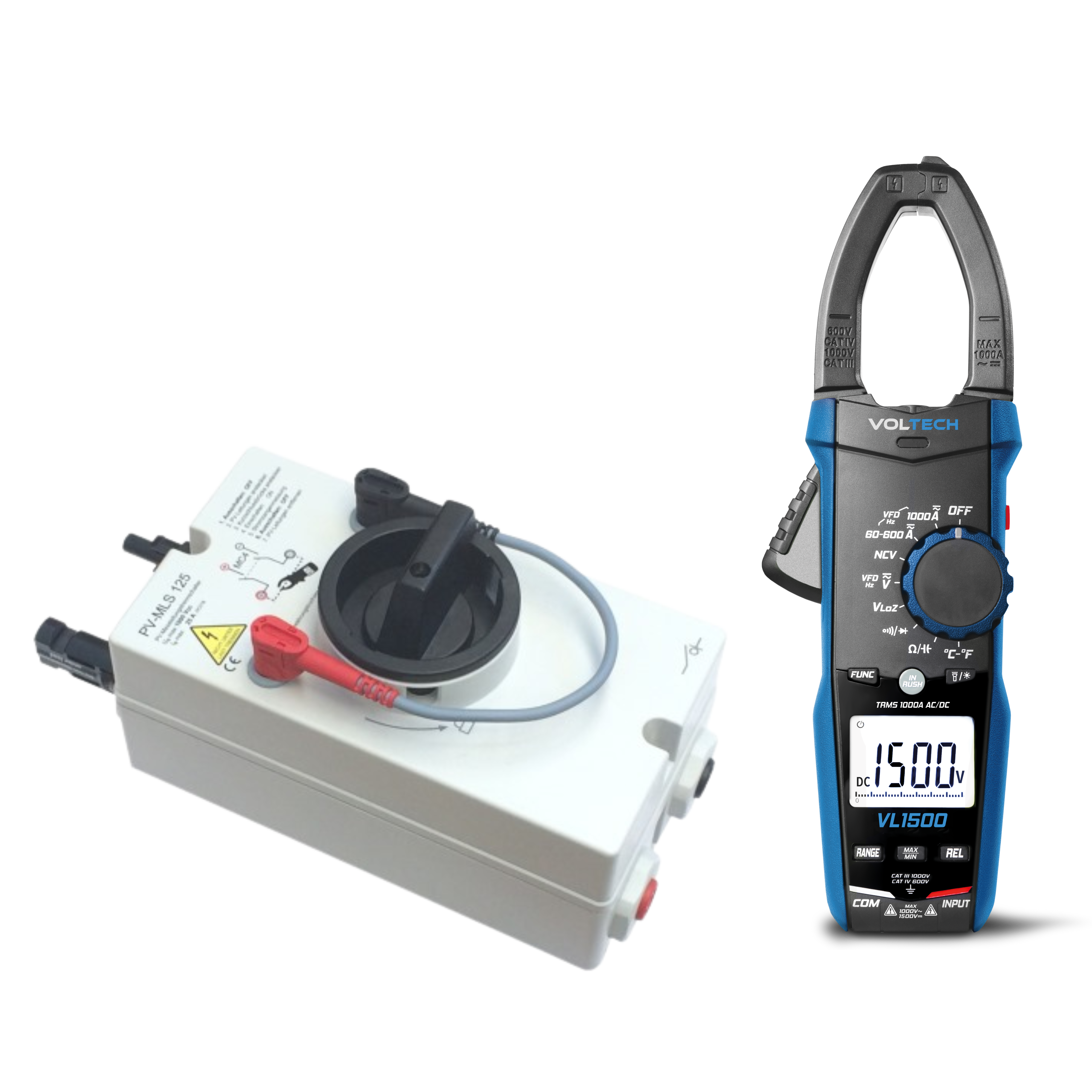

- opzionalmente con pinza amperometrica DC Uniks C128

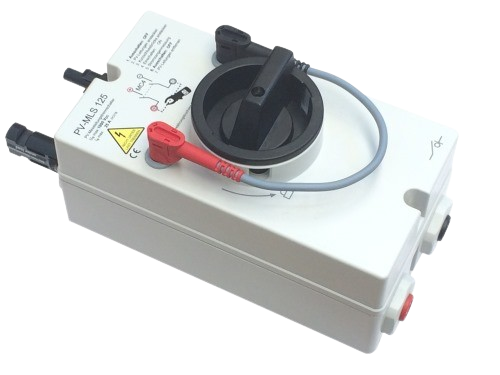

L'interruttore di cortocircuito e sezionatore per misure su impianti fotovoltaici consente di misurare la stringa fotovoltaica di un impianto fotovoltaico senza formazione di archi. Le linee delle stringhe FV possono essere collegate ai connettori MC4 senza carico. Se si posiziona l'interruttore principale CC su ON, la tensione FV-CC è presente sulle prese di sicurezza da 4 mm in uscita. La tensione continua sulle prese di sicurezza può essere misurata con multimetri adatti.
Utilizzare il ponticello di cortocircuito incluso per creare un cortocircuito, quindi misurare la corrente di cortocircuito con una pinza amperometrica.
