Informazione prodotto "CT6700 - Pinza amperometrica AC/DC, 5 A / 50 MHz"

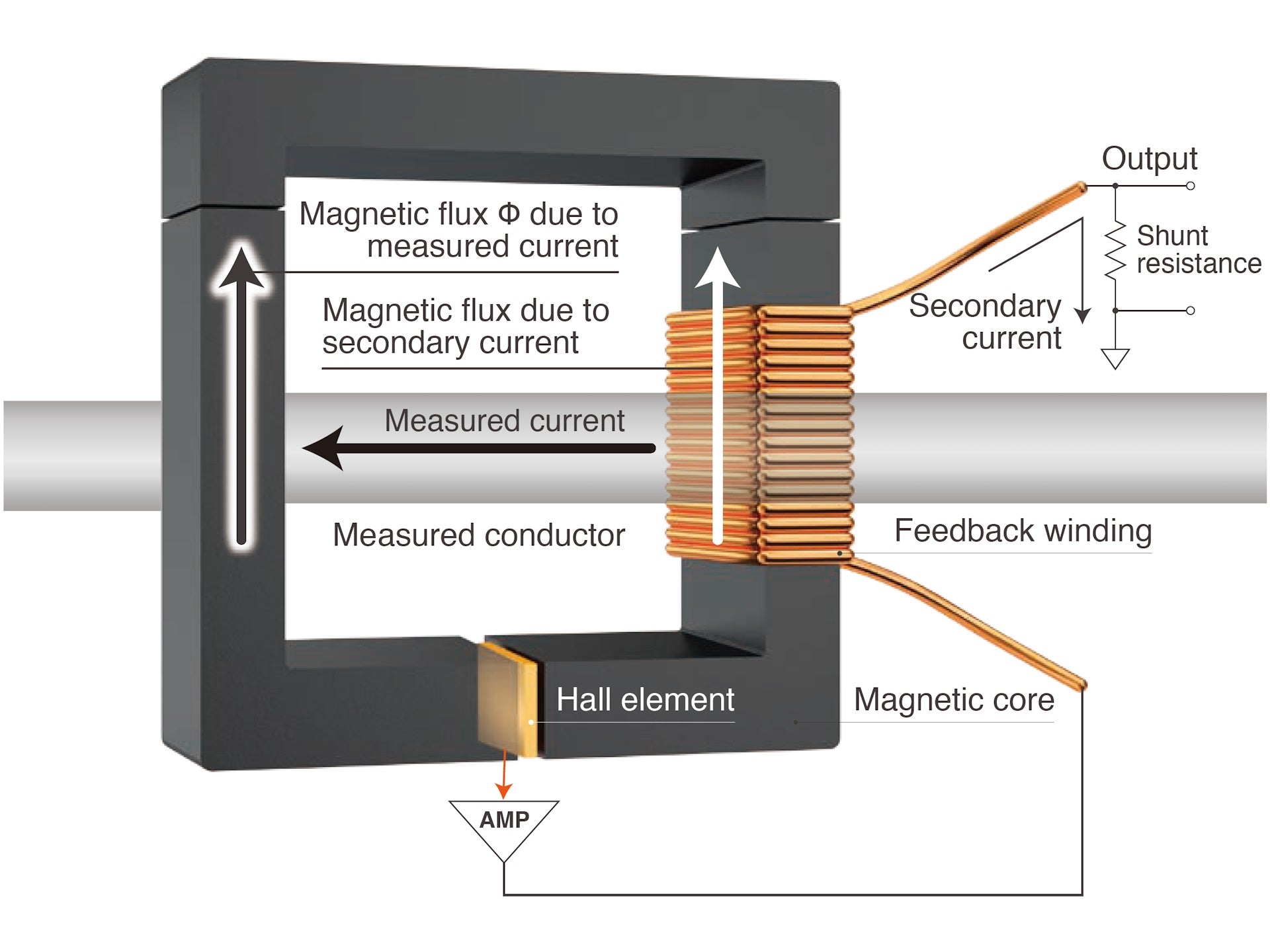

Pinza amperometrica a flusso zero basata su sensore Hall per la misurazione di correnti da piccole a molto veloci. Elevata larghezza di banda da DC a 50 MHz, correnti misurabili in funzionamento continuo da 1 mA a 5 A, elevato rapporto segnale/rumore, connessione BNC standard per oscilloscopi, protezione da sovraccarico integrata.
Attributi principali:
- Larghezza di banda: da CC a 50 MHz
- Correnti misurabili: da 1 mA a 5 A
- Uscita BNC standard per tutti i tipi di oscilloscopi
Applicazioni
- Alimentatori (regolatori switching e lineari)
- Componenti a semiconduttore (SCR, IGBT, MOSFET, CMOS, BJT)
- Elettronica industriale/di consumo inverter/convertitore
- Comunicazioni mobili (telefono, stazioni di rilancio satellitare)
- Azionamenti a motore
- Sistemi di mobilità (veicoli elettrici, treni elettrici, aviazione)
Modelli alternativi:
Nel dettaglio:

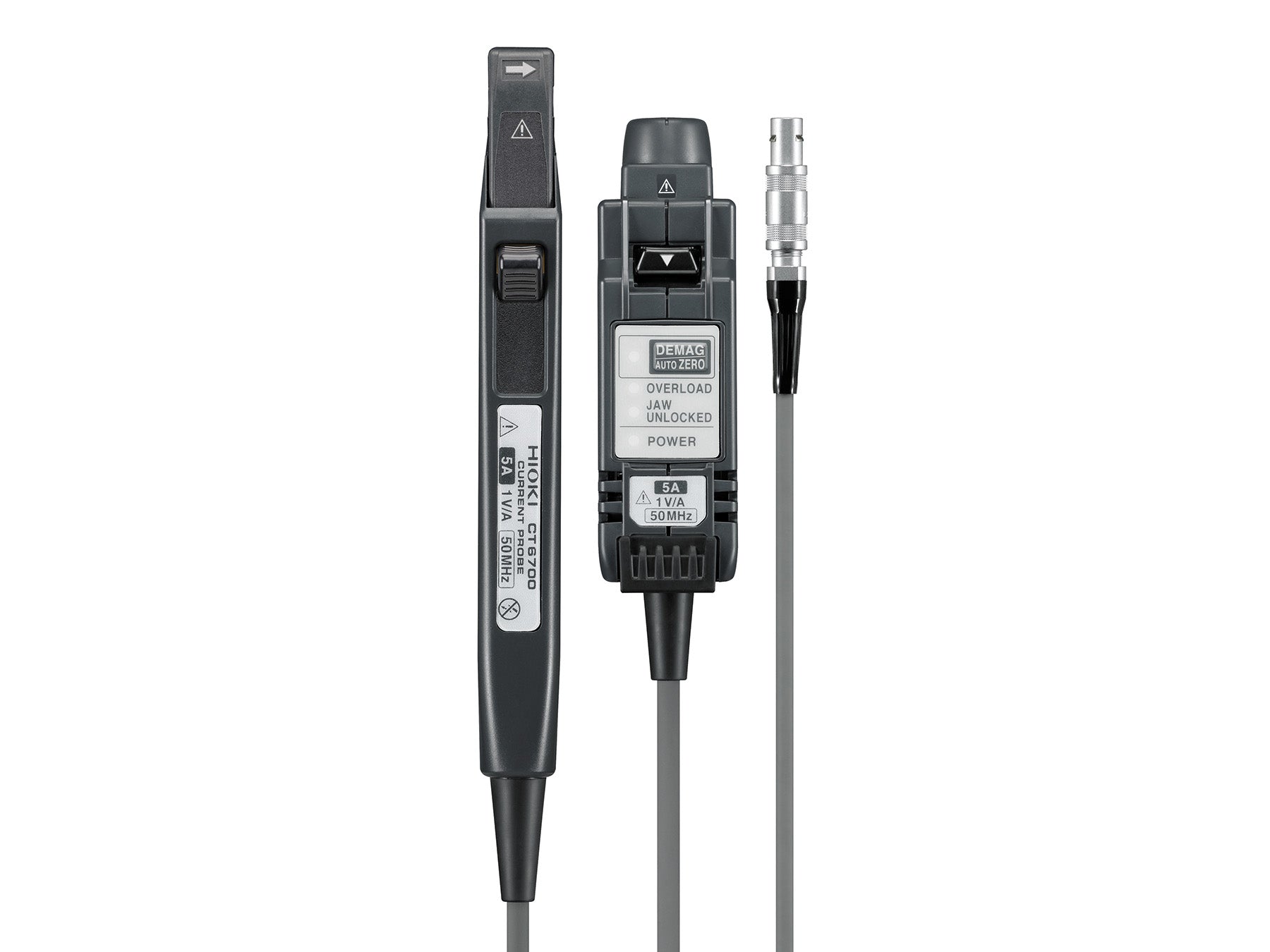

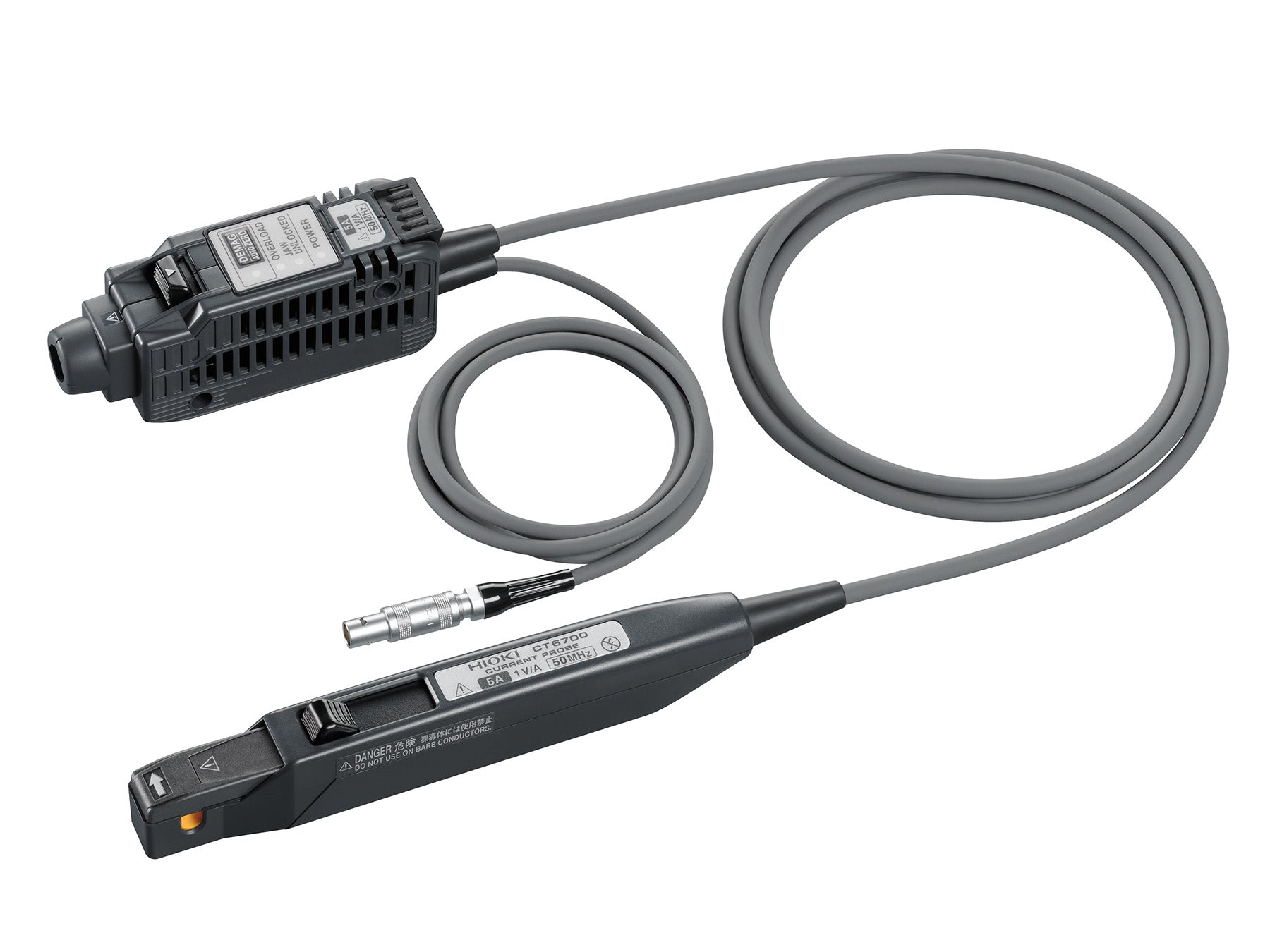

HIOKI CT6700 è una pinza amperometrica potente e altamente sensibile progettata per l'uso con oscilloscopi di classe superiore e registratori di dati come HIOKI MR6000 e altri sistemi di acquisizione dati. Il CT6700 presenta un'elevata larghezza di banda da DC a 50 MHz e può registrare correnti da 1 mA a 5 A.
La pinza amperometrica CT6700 presenta un elevato rapporto segnale-rumore che consente osservazioni chiare e precise della forma d'onda senza fare affidamento su funzioni di filtraggio o livellamento. La velocità di uscita di 1 V/A migliora la sensibilità alla tensione degli oscilloscopi collegati, consentendo di catturare con precisione anche i segnali deboli.
Anche la protezione del dispositivo è al centro del design del CT6700. In caso di surriscaldamento, il monitoraggio della temperatura del circuito di misura interrompe automaticamente l' alimentazione del circuito per evitare danni al dispositivo. Inoltre, un meccanismo garantisce che i picchi di corrente non danneggino il sensore e un indicatore LED avvisa l'utente quando la corrente di ingresso è troppo elevata.
Il CT6700 emette il segnale di misurazione tramite un connettore BNC standard con elevata impedenza di uscita, consentendo il collegamento diretto a una varietà di oscilloscopi. Soprattutto per un'analisi precisa del segnale, i migliori risultati si ottengono con un oscilloscopio con un sistema ADC ad alta risoluzione o un sistema di acquisizione dati come HIOKI MR6000.
Nel complesso, la pinza amperometrica HIOKI CT6700 è una soluzione completa per una varietà di applicazioni di misurazione della corrente, offrendo funzionalità chiave che garantiscono precisione, sicurezza ed efficienza in un design compatto e robusto. Sia che lavori con correnti molto veloci o piccole, il CT6700 è lo strumento che garantisce misurazioni precise e affidabili.
- CT6700
- Manuale di istruzioni
- custodia per il trasporto
