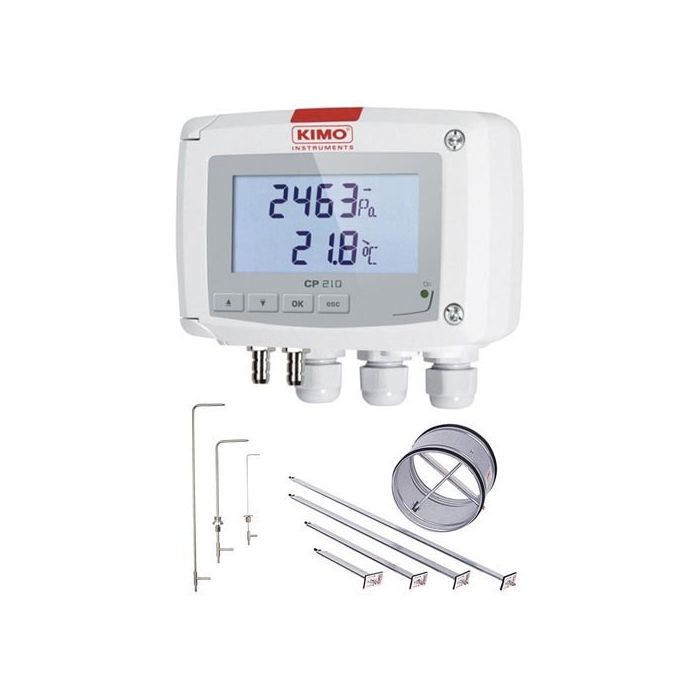

Trasmettitore di pressione differenziale e di pressione statica KIMO | Serie CP 210-R

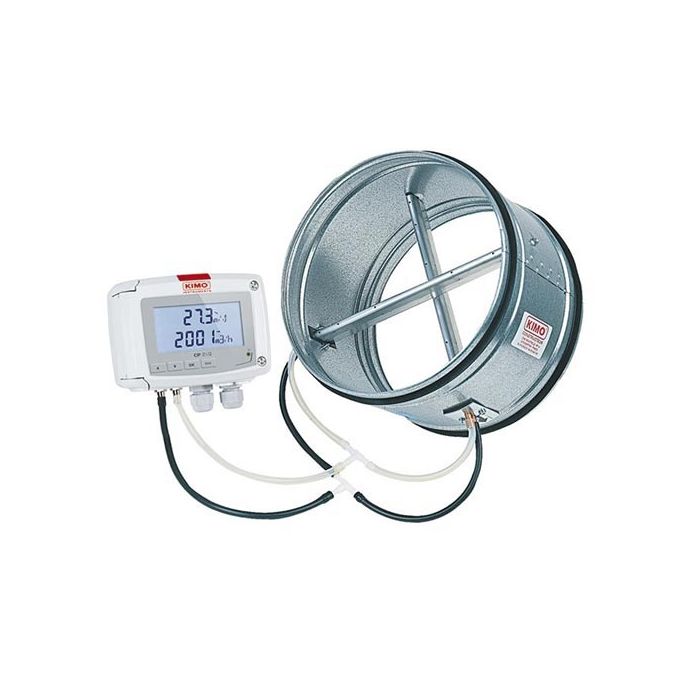

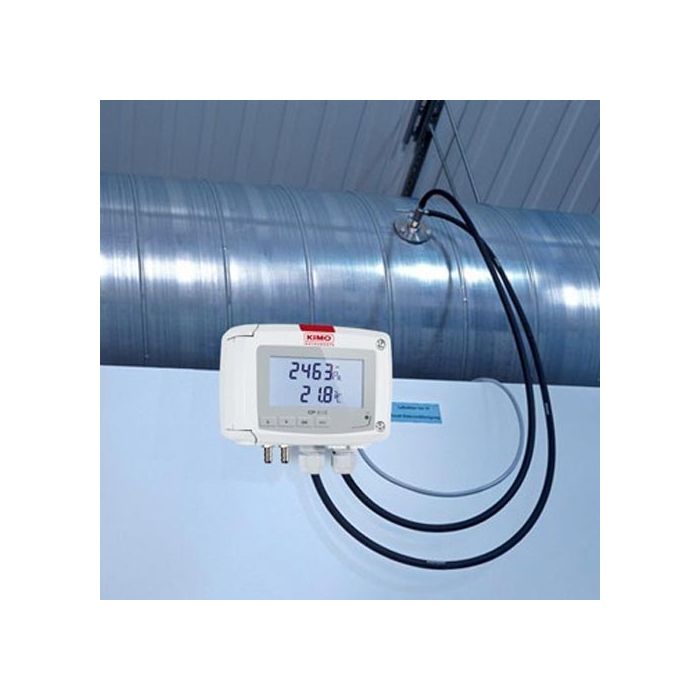

Il trasmettitore di pressione differenziale della serie CP210-R è una soluzione potente ed economica per il monitoraggio di piccole e piccolissime pressioni differenziali. Grazie all'elevata precisione di ±0,5% del valore misurato, il dispositivo è ideale per applicazioni HVAC, nonché per la misurazione di portata e flusso con tubi di Pitot o diaframmi di misura.

Due uscite analogiche liberamente configurabili (0/4–20 mA o 0–5/10 V) e due contatti relè deviatore consentono un'integrazione flessibile nei sistemi esistenti. È disponibile una funzione di flusso opzionale che converte la pressione differenziale in velocità dell'aria o portata volumetrica. I modelli CP211 e CP212 dispongono di autocalibrazione per la massima sicurezza di misura.

---

Vantaggi
- Per la misurazione della pressione differenziale, della velocità dell'aria e della portata volumetrica (con funzione di flusso opzionale)
- Due uscite analogiche liberamente configurabili (0/4–20 mA o 0–5/10 V)
- Due contatti relè deviatore configurabili (6 A / 230 V)
- Ingresso opzionale per sensore di temperatura Pt100
- Autocalibrazione sui modelli CP211 e CP212
- Allarme ottico e acustico (LED + cicalino)
- Robusto alloggiamento in ABS, grado di protezione IP65
- Interfaccia RS232, protocollo ASCII

---

Caratteristiche tecniche
- Fluidi di misura: Aria e gas neutri
- Unità di pressione: Pa, kPa, mmH2O, mbar, PSI, inWG, mmHg
- Precisione di misura:
    CP211/212: ±0,5% del valore misurato ±2 Pa
    CP213: ±0,5% del valore misurato ±10 Pa
- Max. sovrapressione: 25 kPa (CP211/212), 7000 mmH2O (CP213)
- Tempo di risposta: 1/e (63%)
- Uscite analogiche: 2 x 0/4–20 mA o 0–5/10 V (tecnica a 4 fili)
- Uscite relè: 2 x contatti deviatore (6 A / 230 V)
- Ritardo di attivazione/disattivazione: 0–60 sec.
- Allarmi: 2 x LED (rosso/verde), acustico (cicalino)
- Correzione del punto zero: Pulsante sulla scheda
- Alloggiamento: ABS, classe di protezione IP65

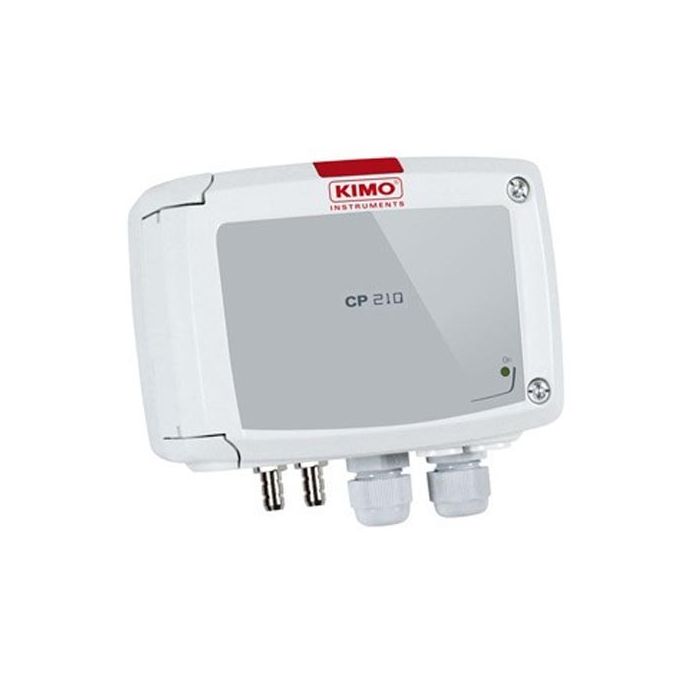

- Display: 2 linee (a seconda del modello)
- Range di temperatura: Funzionamento: 0 a +50 °C | Stoccaggio: –
- Comunicazione: RS232, protocollo ASCII
- EMC: EN 61326

---

Modelli – Campo di misura / Alimentazione / Display
- CP 211-BN-R: da 0 a ±100 Pa, 24 V ac/dc, senza display
- CP 211-BO-R: da 0 a ±100 Pa, 24 V ac/dc, con display
- CP 211-HN-R: da 0 a ±100 Pa, 230 V ac, senza display
- CP 211-HO-R: da 0 a ±100 Pa, 230 V ac, con display
- CP 212-BN-R: da 0 a ±1000 Pa, 24 V ac/dc, senza display
- CP 212-BO-R: da 0 a ±1000 Pa, 24 V ac/dc, con display
- CP 212-HN-R: da 0 a ±1000 Pa, 230 V ac, senza display
- CP 212-HO-R: da 0 a ±1000 Pa, 230 V ac, con display
- CP 213-BN-R: da 0 a ±10.000 Pa, 24 V ac/dc, senza display
- CP 213-BO-R: da 0 a ±10.000 Pa, 24 V ac/dc, con display
- CP 213-HN-R: da 0 a ±10.000 Pa, 230 V ac, senza display
- CP 213-HO-R: da 0 a ±10.000 Pa, 230 V ac, con display

---

Contenuto della fornitura
- Trasmettitore di pressione differenziale e di pressione statica KIMO Serie CP 210-R
- Viti e tasselli
