CST-222 – Adattatore di prova per infrastrutture di ricarica (EVSE)

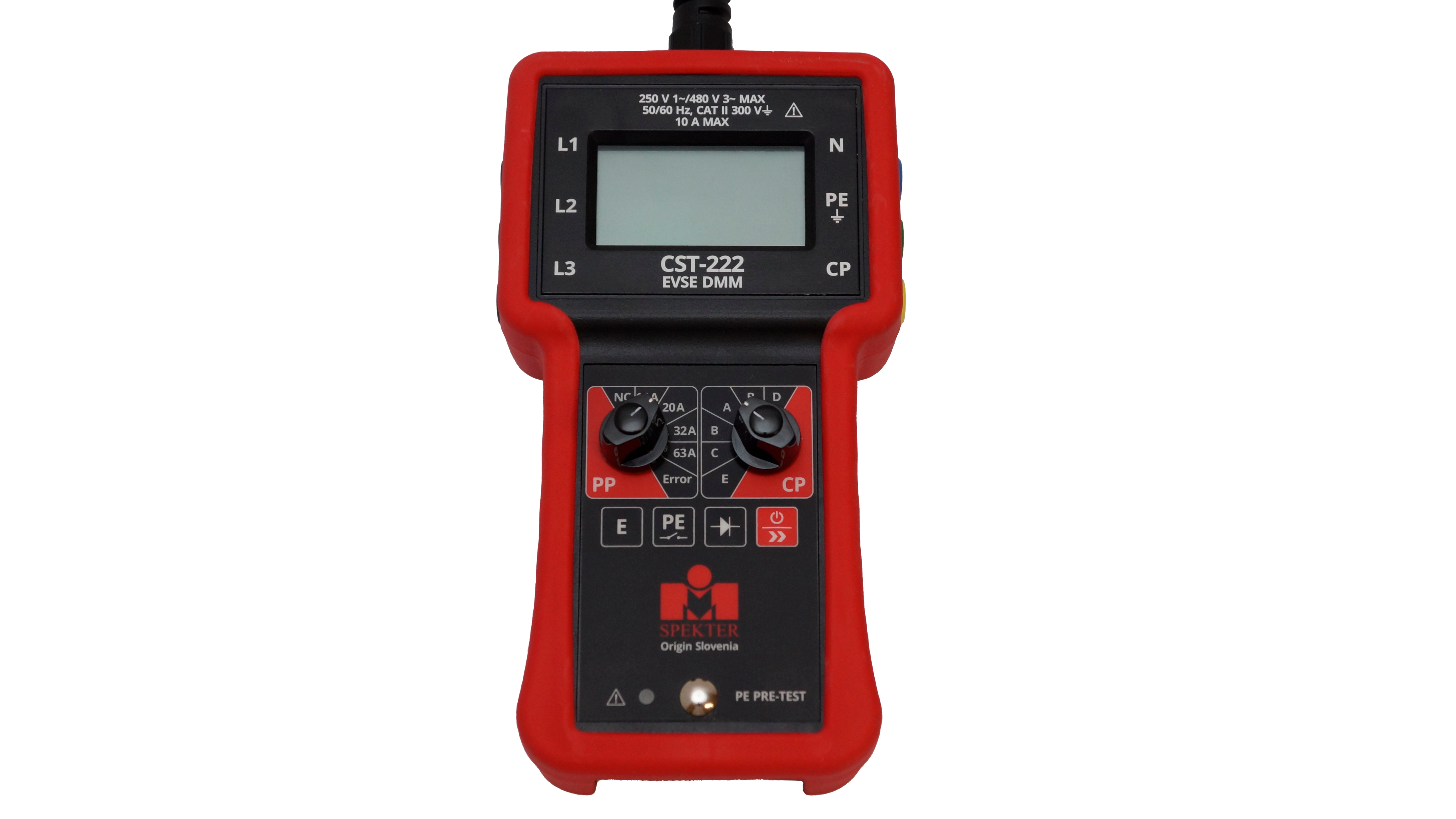

Il CST-222 è un adattatore di prova compatto e facile da usare per la verifica delle stazioni di ricarica per veicoli elettrici (EVSE). Consente sia test funzionali autonomi che verifiche complete di sicurezza in combinazione con un tester di installazione. Il dispositivo simula un veicolo elettrico e comuni stati di errore secondo le norme IEC/EN 61851-1 e IEC/HD 60364-7-722.

Vantaggi

• Test funzionale autonomo senza strumenti di misura aggiuntivi
• Simula EV, cavo di ricarica, stati PP/CP ed errori
• Verifica secondo le norme internazionali IEC/EN 61851-1 e IEC/HD 60364-7-722
• Display LCD da 2,4" ben leggibile con commutazione tra indicazione MAINS e CP
• Presa con contatto di protezione per carico fino a 10 A
• Adatto per EVSE Mode 2 e Mode 3 con cavo fisso o presa



Funzioni di misura

• Tensioni di rete: L1/N, L2/N, L3/N, N/PE
• Misura di frequenza e sequenza di fase (direzione del campo rotante)

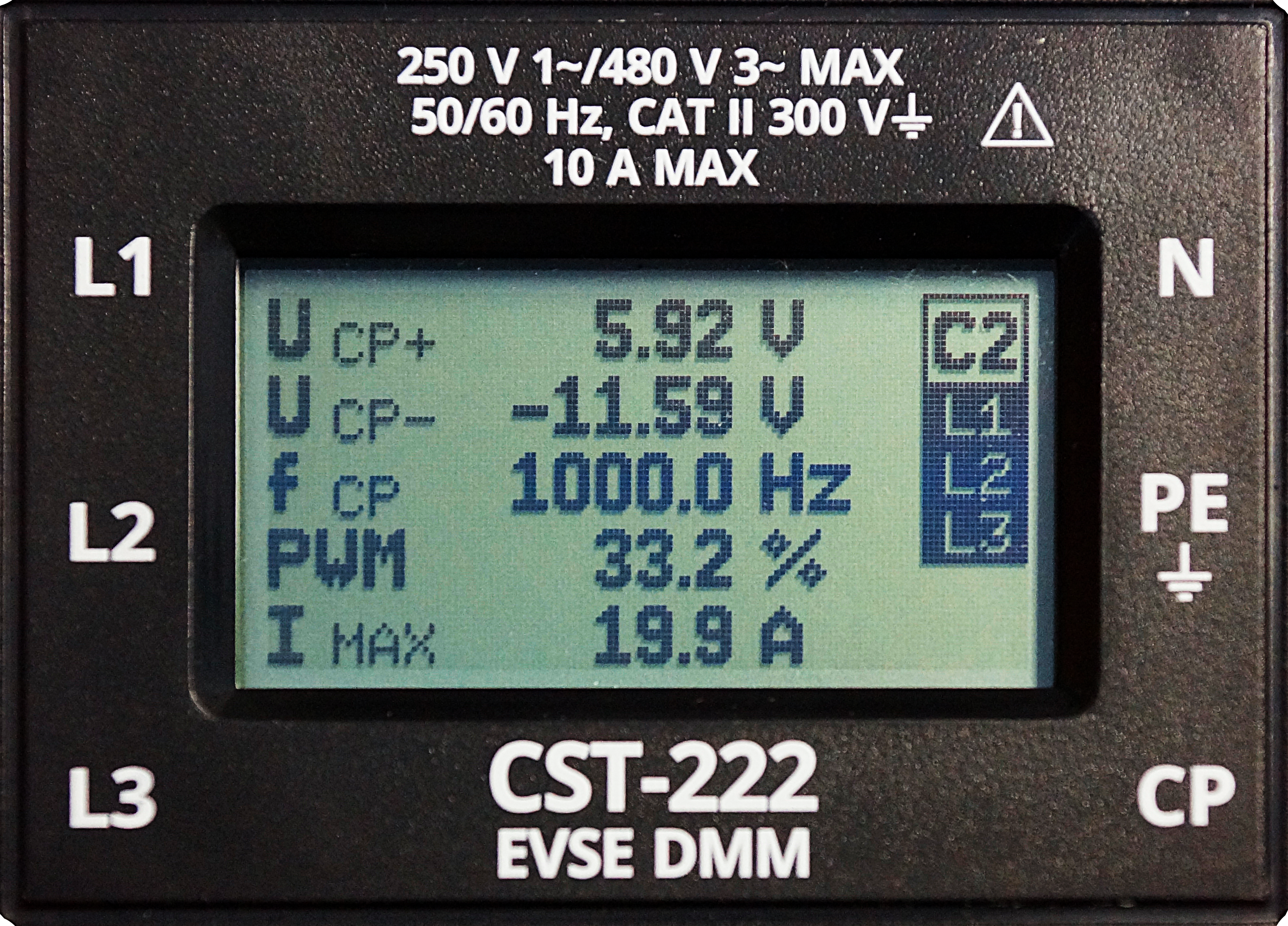

• Segnale Control Pilot – tensione positiva e negativa
• Frequenza e duty cycle del segnale CP
• Calcolo della corrente di carica massima dal duty cycle (fino a 80 A)
• Pre-test PE – indicazione in caso di tensione pericolosa >50 V



Simulazioni

• Stati PP: A, B, C, D, E secondo IEC 61851-1 Allegato B
• Stati CP: A–D, inclusi errori come errore PE, errore CP (0 Ω), errore diodo



Uscite e connessioni

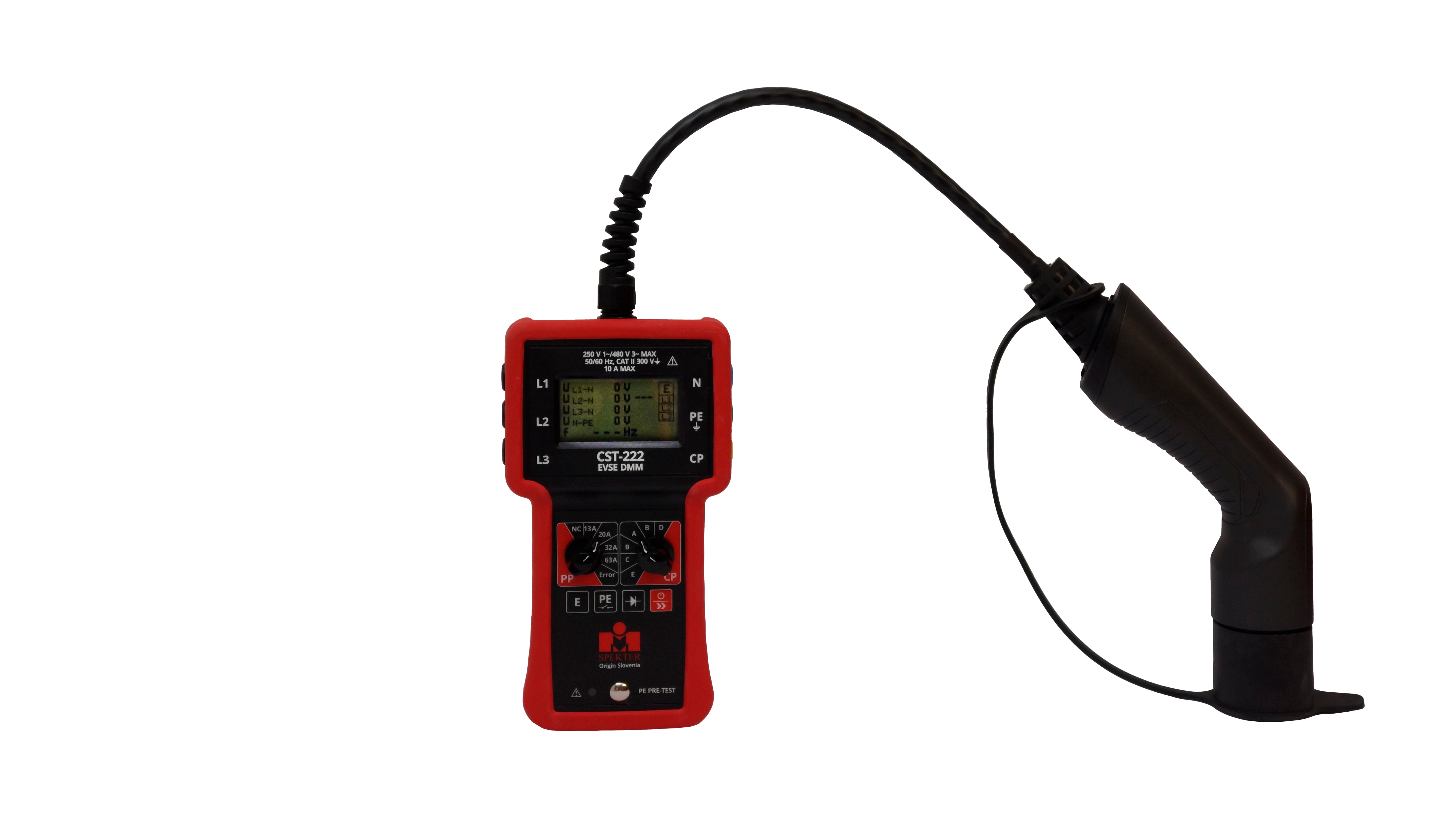

• Connettore Tipo 2 (lato EV)

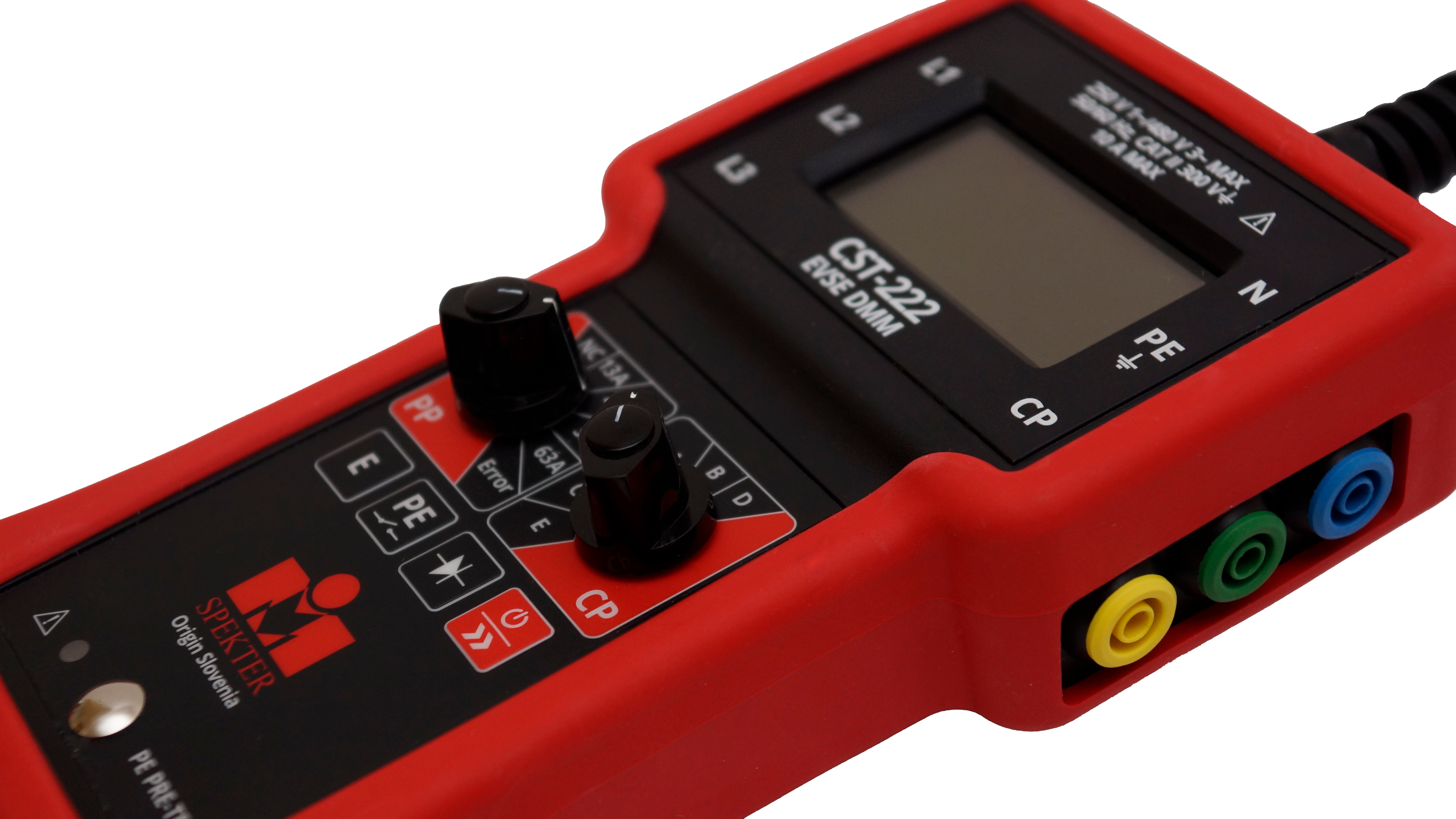

• Boccole da 4 mm per L1, L2, L3, N, PE e CP

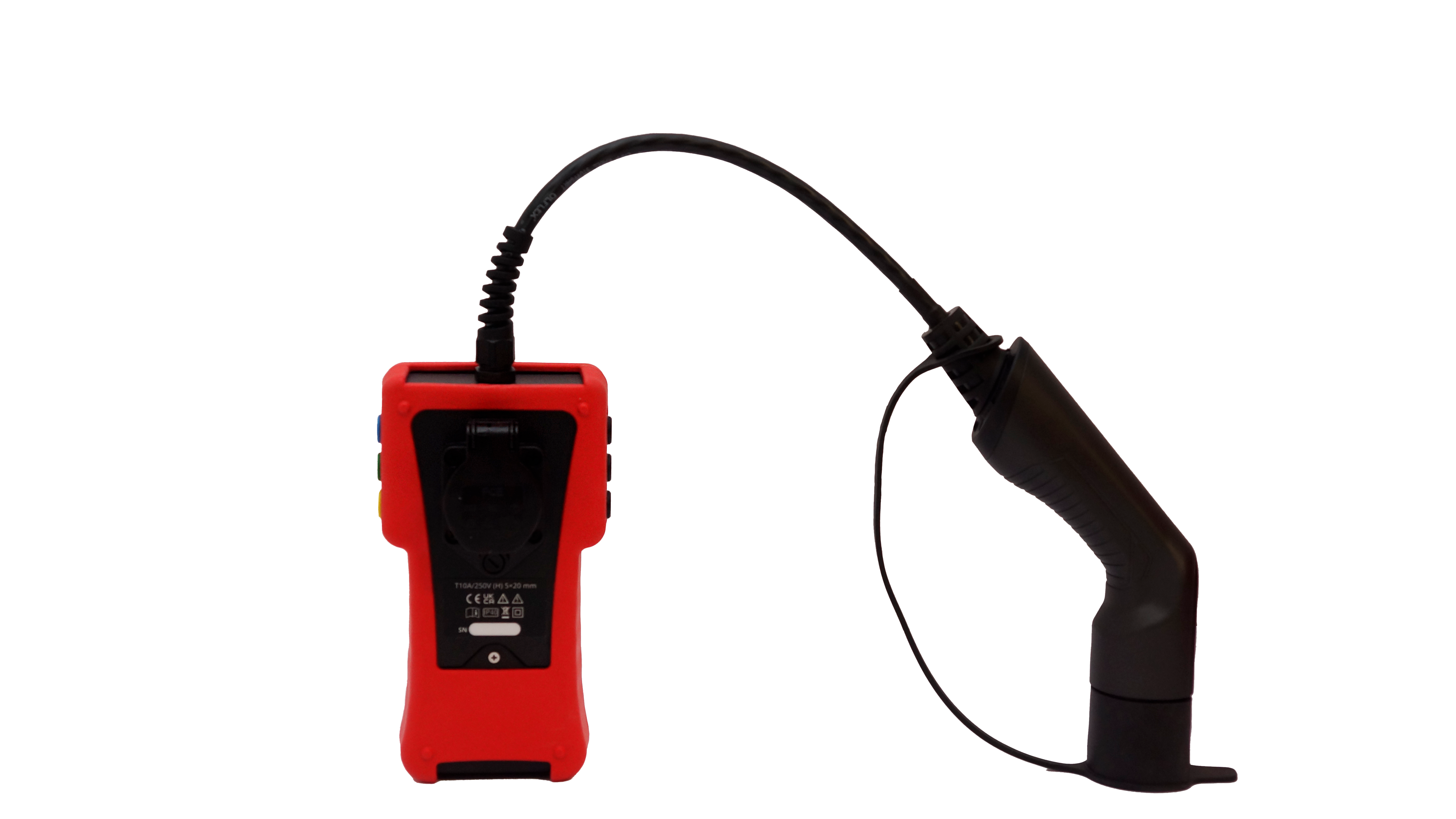

• Presa T13 con fusibile (T10A/250V)



Display e funzionamento

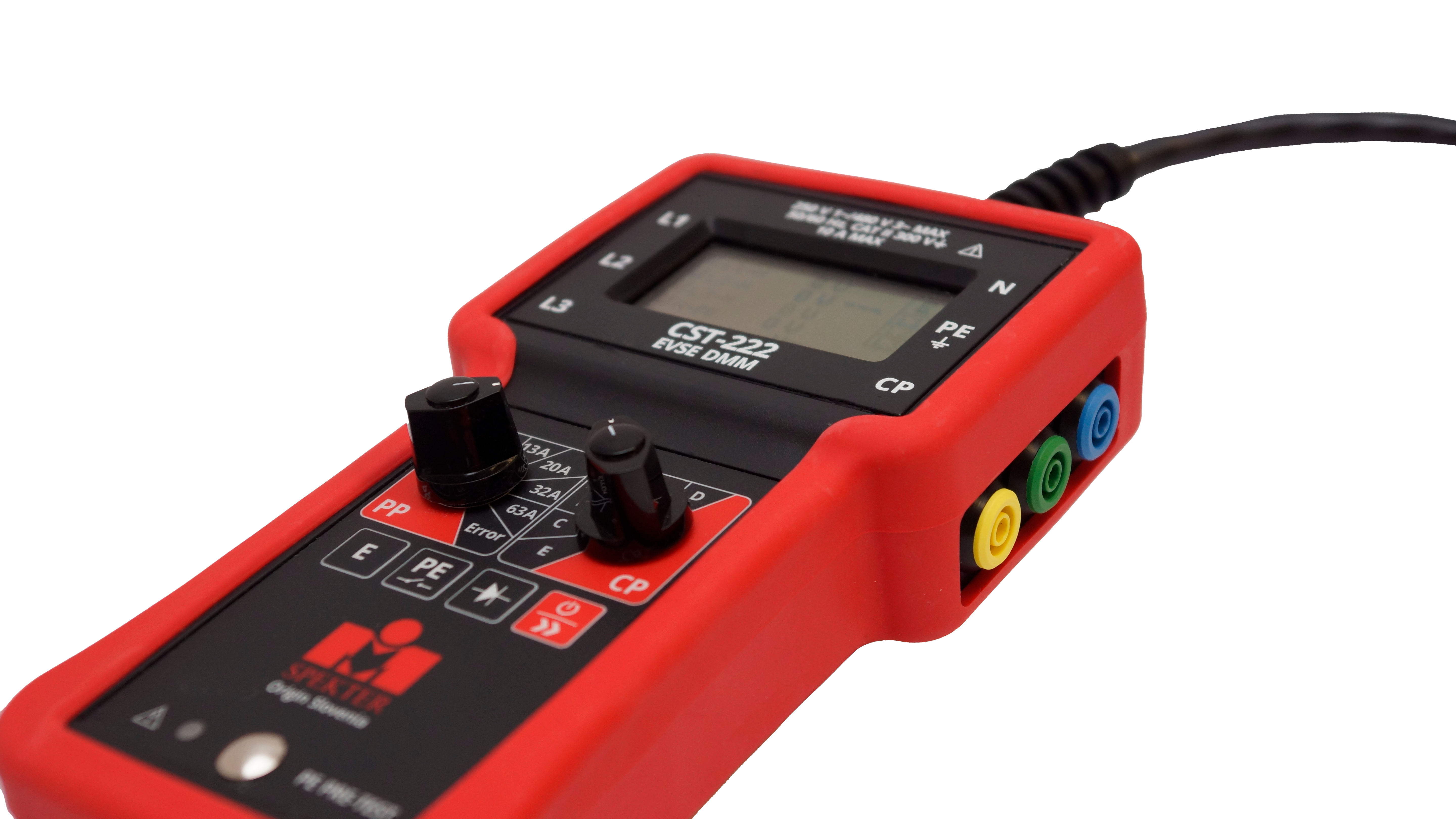

• Display grafico LCD da 2,4"
• Tasto On/Off e commutazione MAINS/CP
• Simulazione errori: errore PE, errore CP, cortocircuito diodo
• Selettore rotativo per stati PP e CP
• Elettrodo touch per test PE con indicazione LED



Dati tecnici

• Tensione d'ingresso: 250 V 1~/480 V 3~, 50/60 Hz, max. 10 A
• Categoria: CAT II 300 V
• Grado di protezione: IP40
• Alimentazione: 2 batterie AA alcaline o NiMH
• Autonomia: >30 ore
• Dimensioni: 110 × 45 × 220 mm
• Peso: circa 1 kg
• Ambiente: -10 °C a +40 °C, max. 3000 m di altitudine



Fornitura

• Adattatore di prova CST-222
• Connettore Tipo 2 (pre-assemblato)
• Manuale di istruzioni
• Borsa da trasporto (opzionale)
