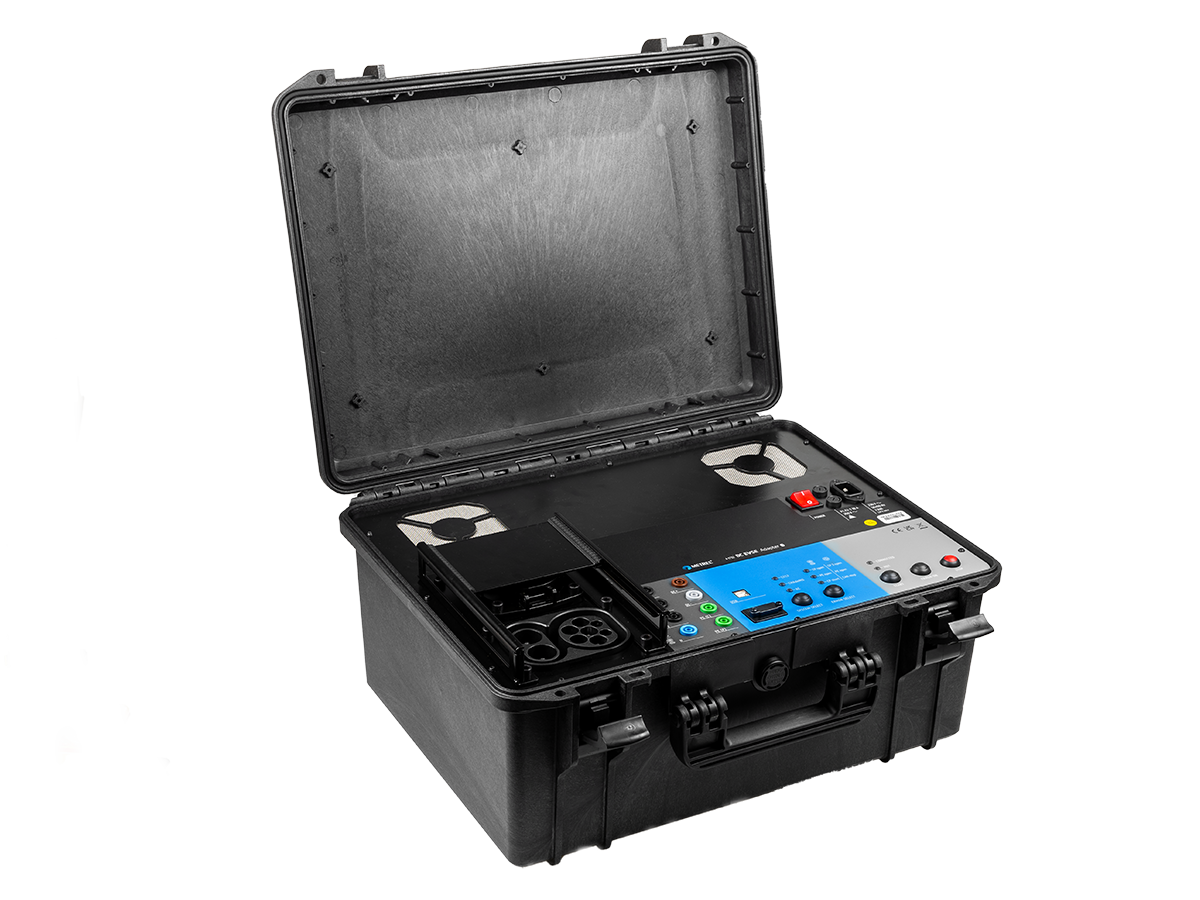

Adattatore Metrel A 1732 DC EVSE

L'adattatore A 1732 DC EVSE è un dispositivo di test specializzato progettato per il test di sicurezza elettrica e funzionale delle apparecchiature di ricarica per veicoli elettrici in configurazioni sia di Modalità 4 (DC EVSE) che di Modalità 3 (AC EVSE).


Supporta una varietà di tipi di connettori, inclusi CCS2, CHAdeMO e connettori AC di Tipo 2, offrendo così un'elevata versatilità.


In combinazione con il MI 3155, l'adattatore A 1732 consente l'avvio di protocolli di comunicazione come ISO 15118, DIN 70121, CHAdeMO e PWM a basso livello.

Inoltre, può simulare stati di errore sulle linee di segnale Control Pilot (CP) e sulle connessioni del conduttore di protezione (PE) per testare la risposta dell'EVSE.

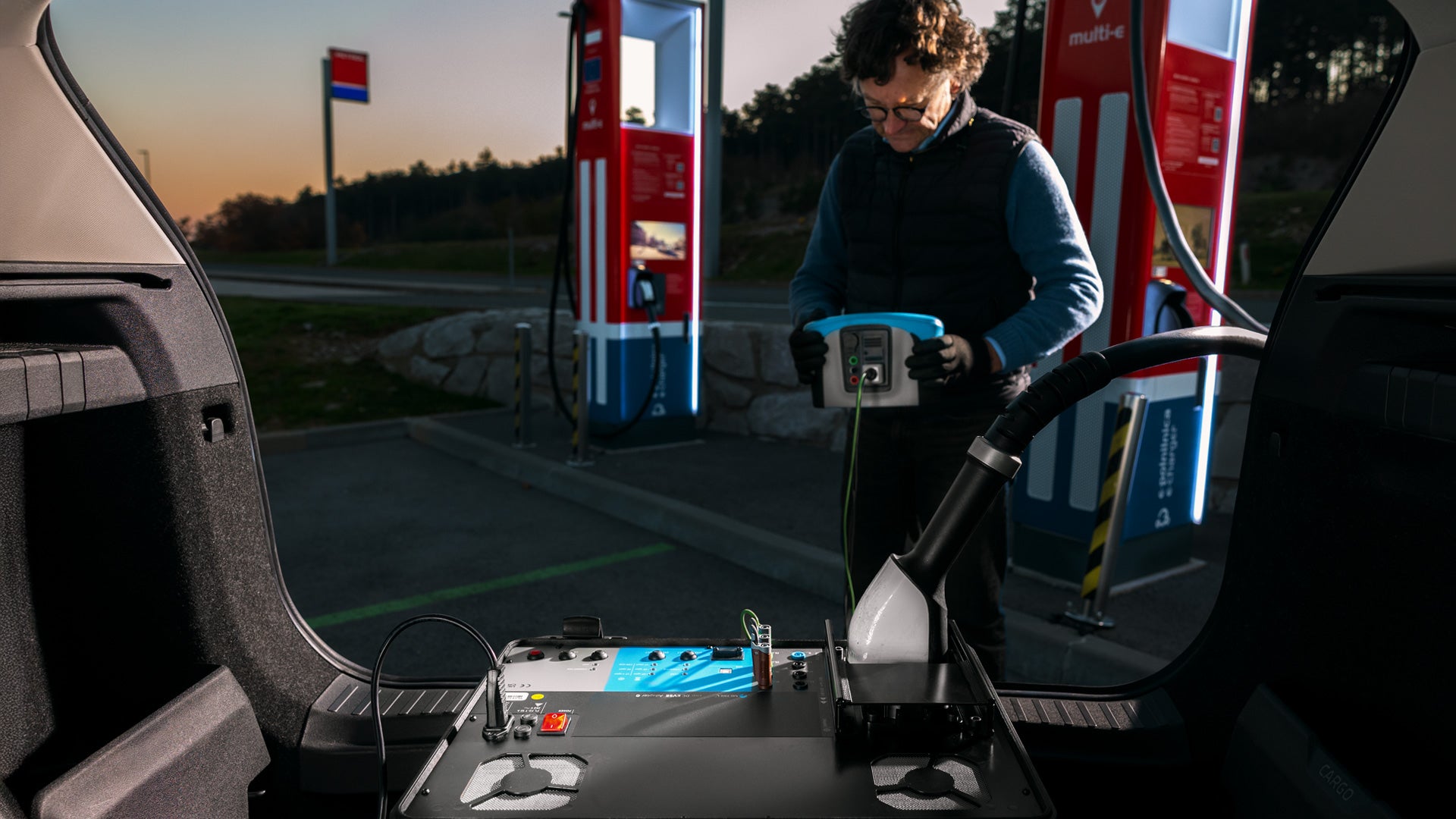

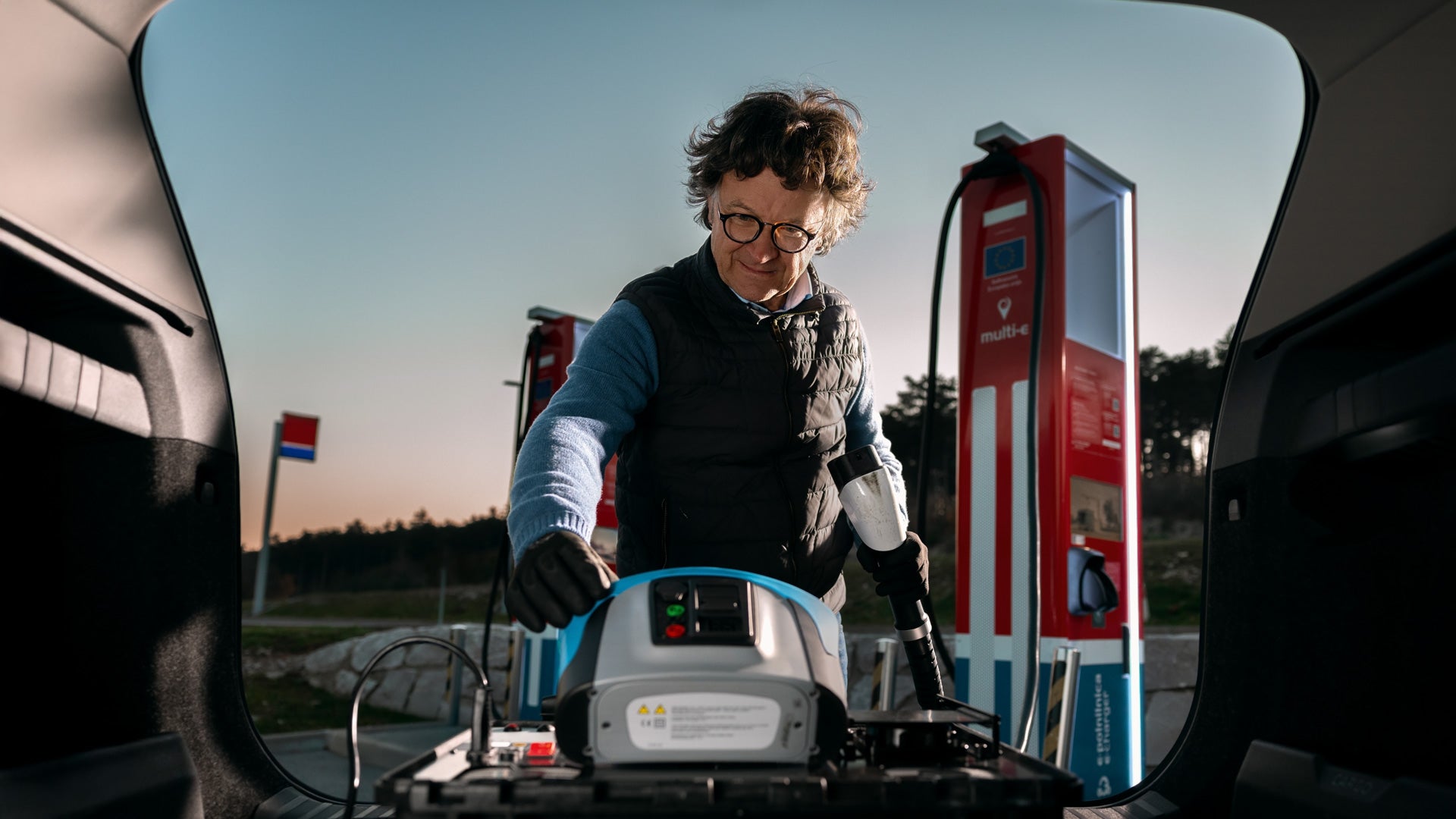

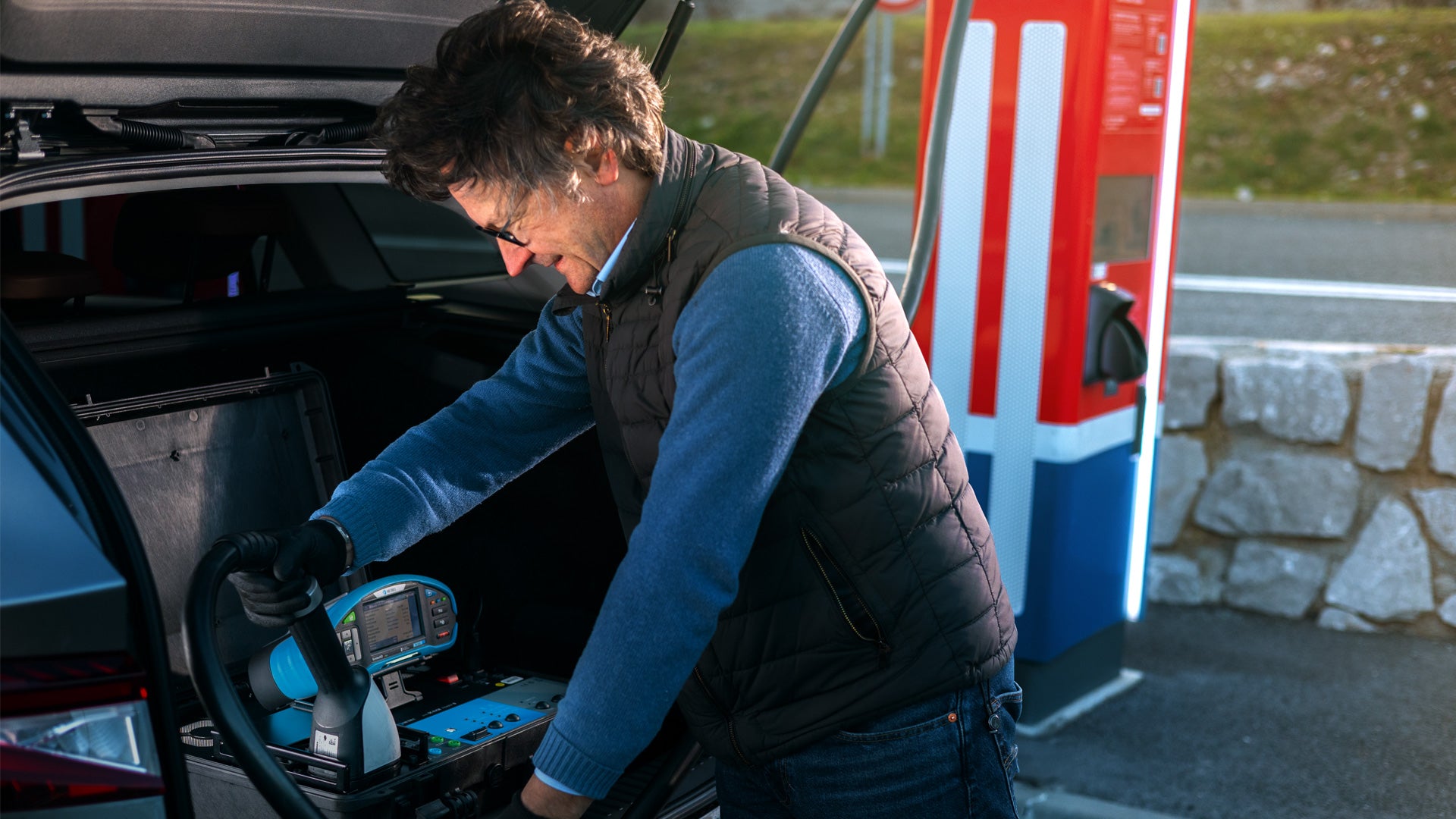

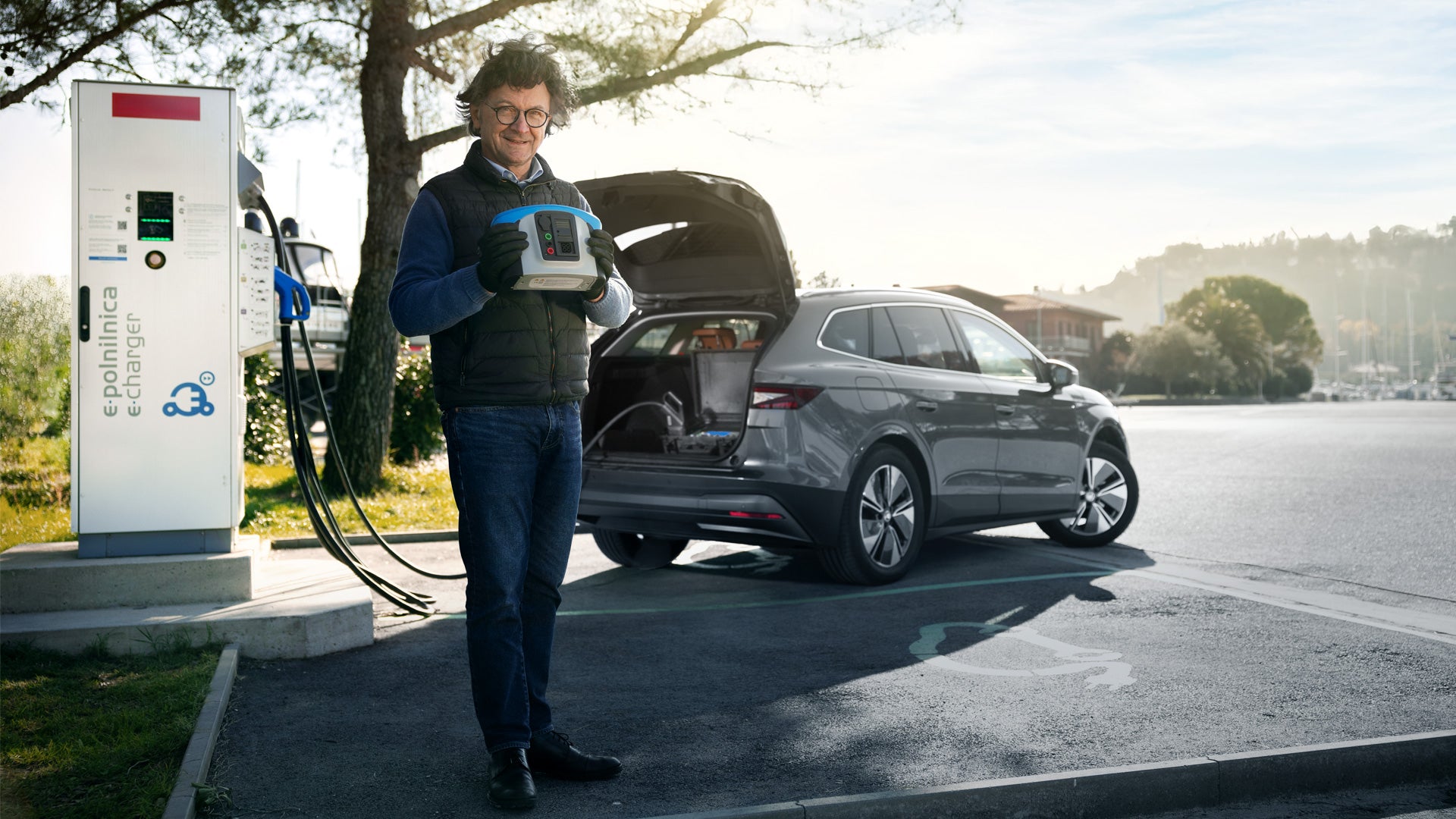

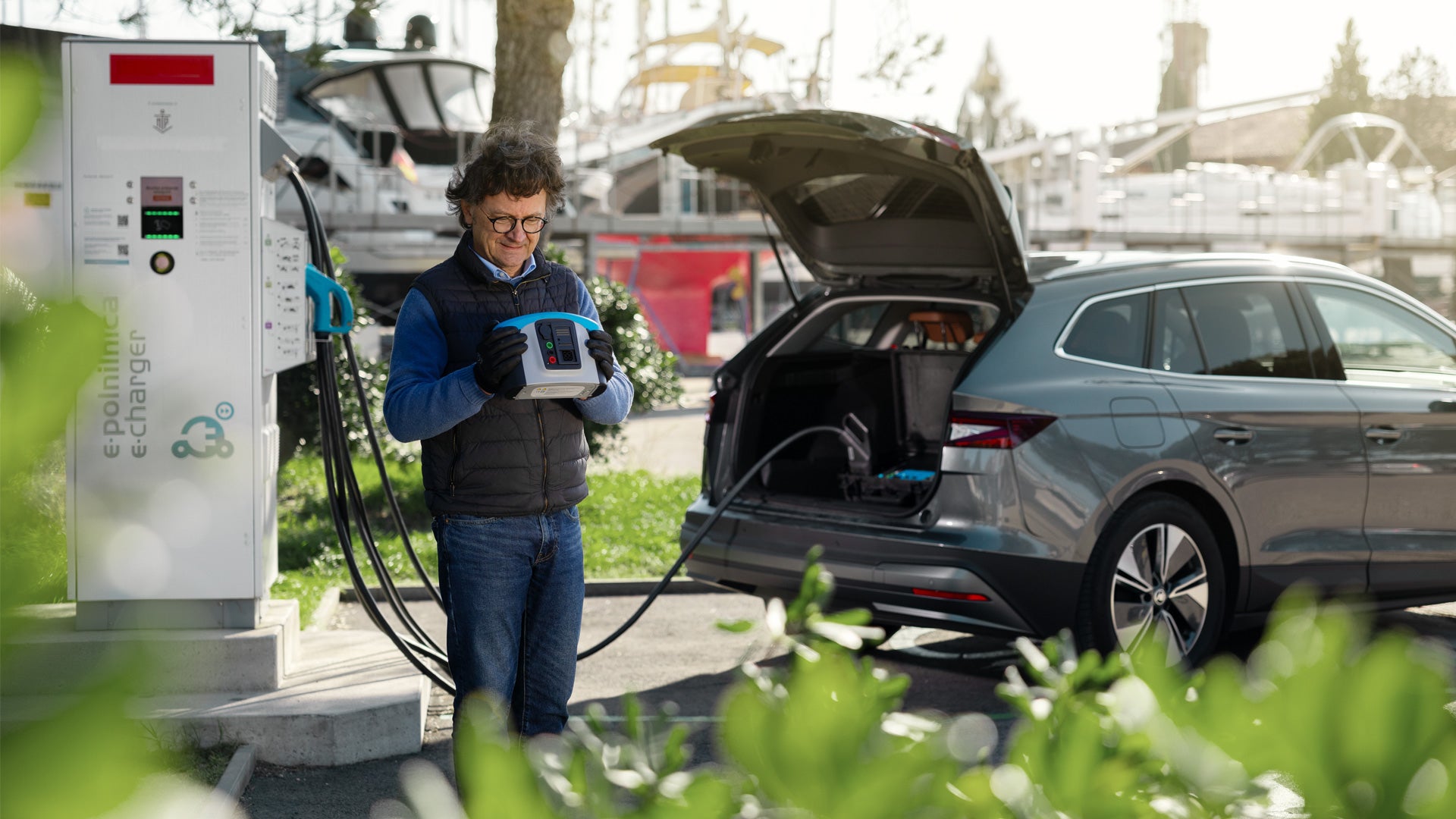

Utilizzato insieme al tester per installazioni MI 3155 EurotestXD, l'adattatore A 1732 DC EVSE consente anche la registrazione del protocollo di ricarica, l'esecuzione delle misurazioni necessarie e i test richiesti per la messa in servizio e la verifica periodica della sicurezza delle apparecchiature di ricarica.

Funzioni di misura

• Supporto per CCS2, CHAdeMO e AC-EVSE;
• Protocollo di test funzionale per la misurazione di tensioni e correnti ai terminali;
• Simulazione di guasto su CCS2 e Tipo 2 per CP aperto, PE aperto e CP in cortocircuito;
• Simulazione di guasto su CHAdeMO per CP3 aperto, PE aperto e CAN-stop;
• Punti di misura a banana per morsetti DC, AC e PE;
• Doppi morsetti di prova PE (PE(C) e PE(P)) per una vera misurazione Rlow a 4 fili;
• Comunicazione Bluetooth con il MI 3155 EurotestXD;
• Categoria di sovratensione CAT III / 300 V;
• Supporto della comunicazione CCS ISO 15118-1 o DIN 70121;
• Supporto di CHAdeMO versione 0.9.1 e successive;
• Supporto della comunicazione AC-EN 61851-1;
• Batteria EV simulata con 300 V e 5 A.




Caratteristiche principali

• Comunicazione con l'adattatore A 1732 DC EVSE tramite Bluetooth
• Protocollo di prova predefinito per DC-EVSE nella struttura di memoria
• Tutte le misurazioni possono essere avviate e visualizzate sul MI 3155 EurotestXD
• Misure precise a quattro fili con corrente di misura di 200 mA
• Misurazione della resistenza di isolamento con tensione continua fino a 2500 V
• Test funzionale con visualizzazione in tempo reale del protocollo di ricarica, nonché delle tensioni e delle correnti ai terminali di prova
• Attivazione remota dei guasti e misurazione del tempo di reazione
• Misurazione dell'impedenza CC
• Misurazione del tempo di scarica
• Test IMD asimmetrico con resistenza di guasto regolabile tra 20 kΩ e 640 kΩ con passi di 5 kΩ
• AUTO SEQUENCE* programmabili per la personalizzazione individuale del protocollo di test
• Software per PC Metrel ES Manager per la preparazione e l'elaborazione delle misurazioni: preparazione della struttura di test, download dei risultati, visualizzazione ad albero, visualizzazione a tabella, rappresentazione grafica e salvataggio e stampa di rapporti

Accessori in dotazione: set standard A 1732


• Adattatore A 1732 DC EVSE
• Cavo di prova A 1781, GRY/GRN/BRN, 1,5m, 0,75mm2, CAT IV
• Cavo di alimentazione A 1493, 2m, 3x1,5mm2
• Cavo USB A 1727 TipoA/B

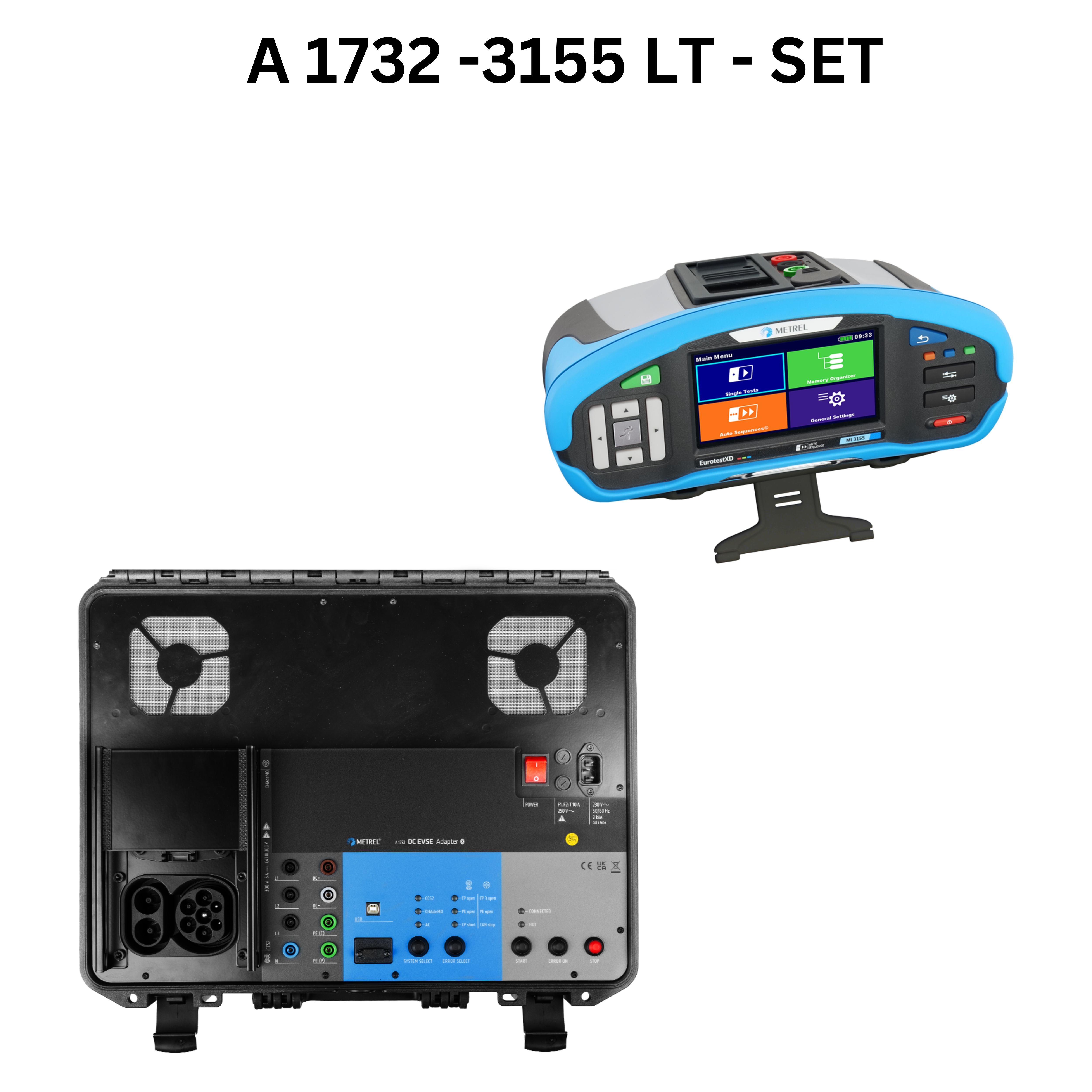

Accessori in dotazione: A 1732 - 3155 LT


• Adattatore A 1732 DC EVSE
• Cavo di prova A 1781, GRY/GRN/BRN, 1,5m, 0,75mm2, CAT IV
• Cavo di alimentazione A 1493, 2m, 3x1,5mm2
• Cavo USB A 1727 TipoA/B
• Metrel MI 3155 LT

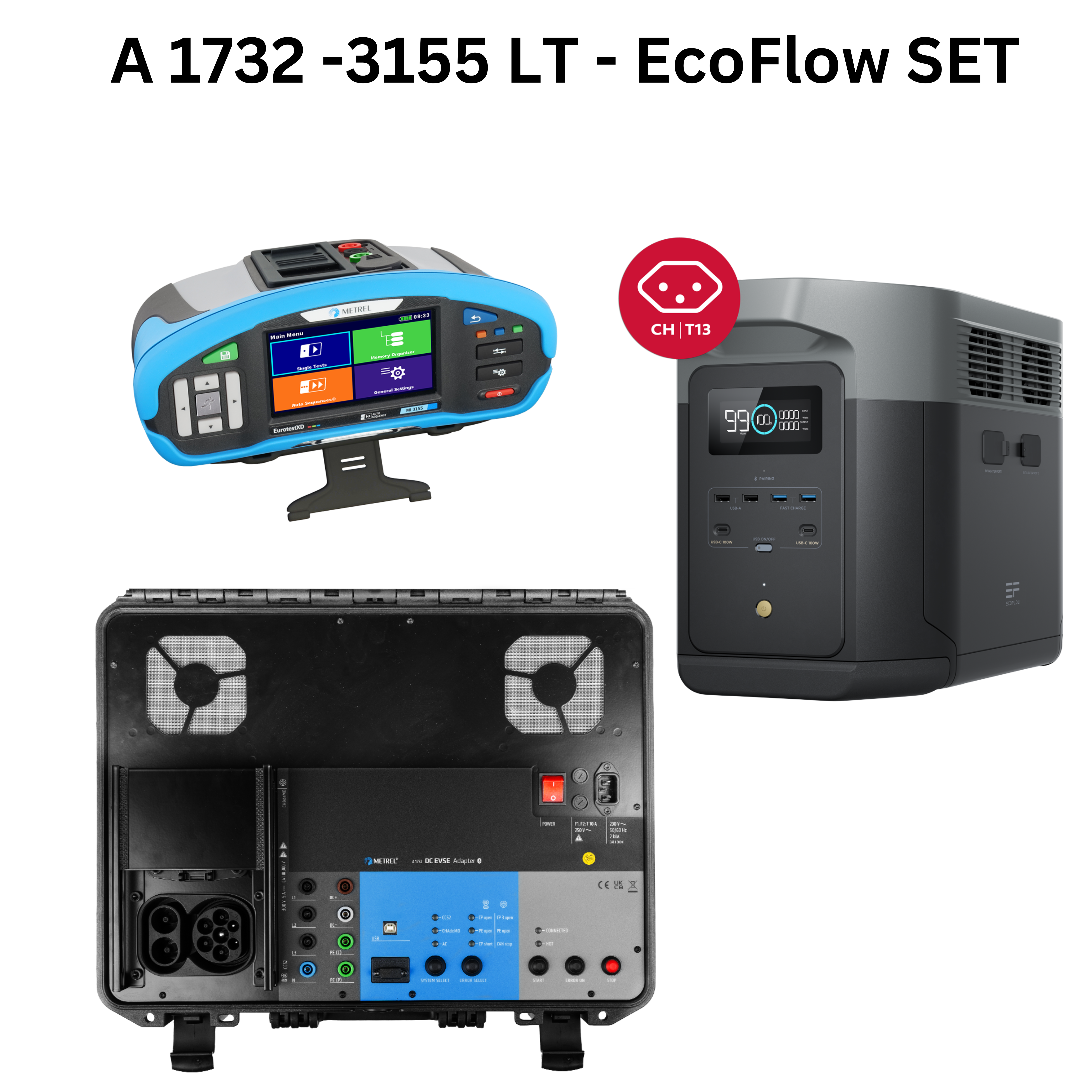

Accessori in dotazione: A 1732 - 3155 LT - EcoFlow


• Adattatore A 1732 DC EVSE
• Cavo di prova A 1781, GRY/GRN/BRN, 1,5m, 0,75mm2, CAT IV
• Cavo di alimentazione A 1493, 2m, 3x1,5mm2
• Cavo USB A 1727 TipoA/B
• Metrel MI 3155 LT
• EcoFlow Power Station Delta2 2 Max

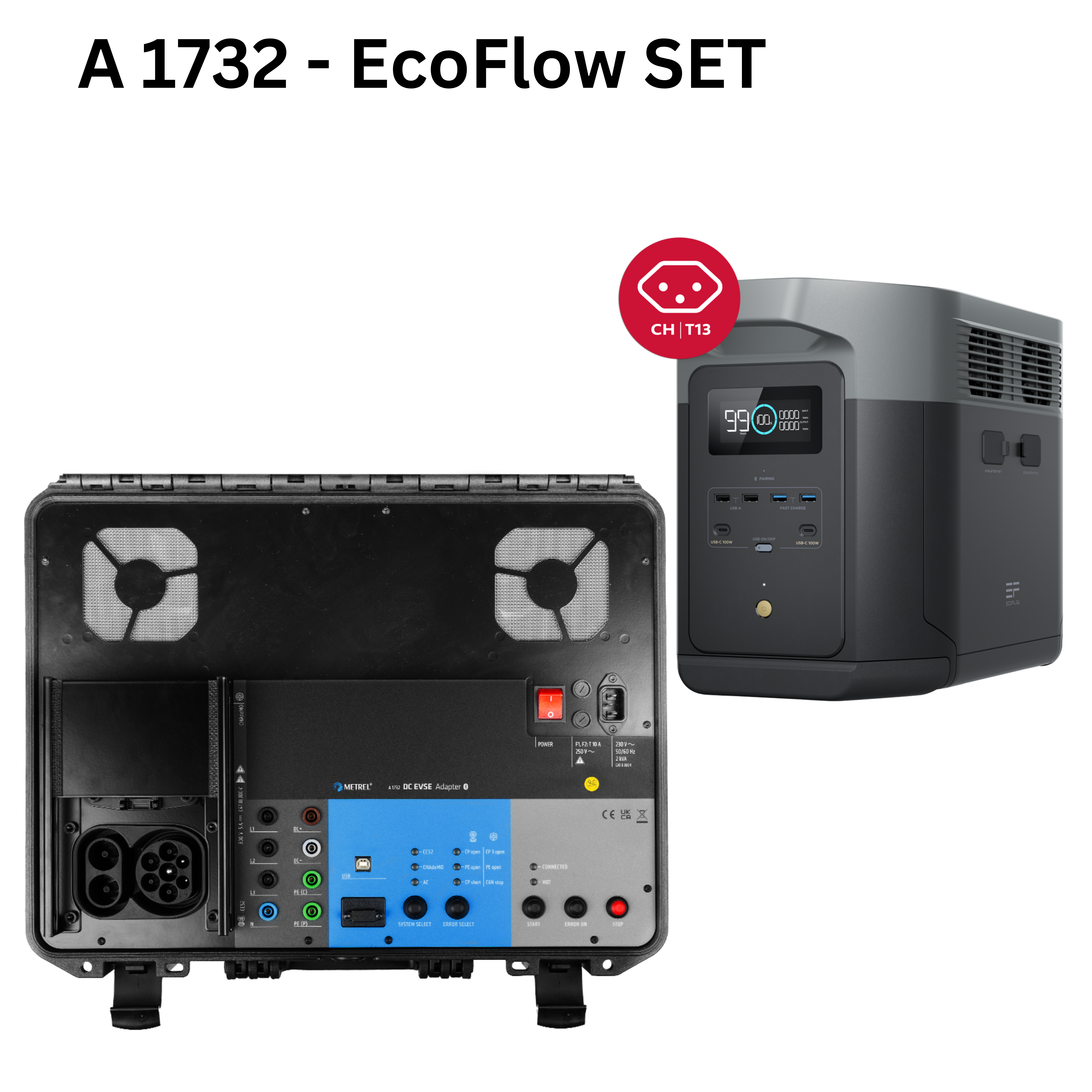

Accessori in dotazione: A 1732 - EcoFlow


• Adattatore A 1732 DC EVSE
• Cavo di prova A 1781, GRY/GRN/BRN, 1,5m, 0,75mm2, CAT IV
• Cavo di alimentazione A 1493, 2m, 3x1,5mm2
• Cavo USB A 1727 TipoA/B
• EcoFlow Power Station Delta2 2 Max
