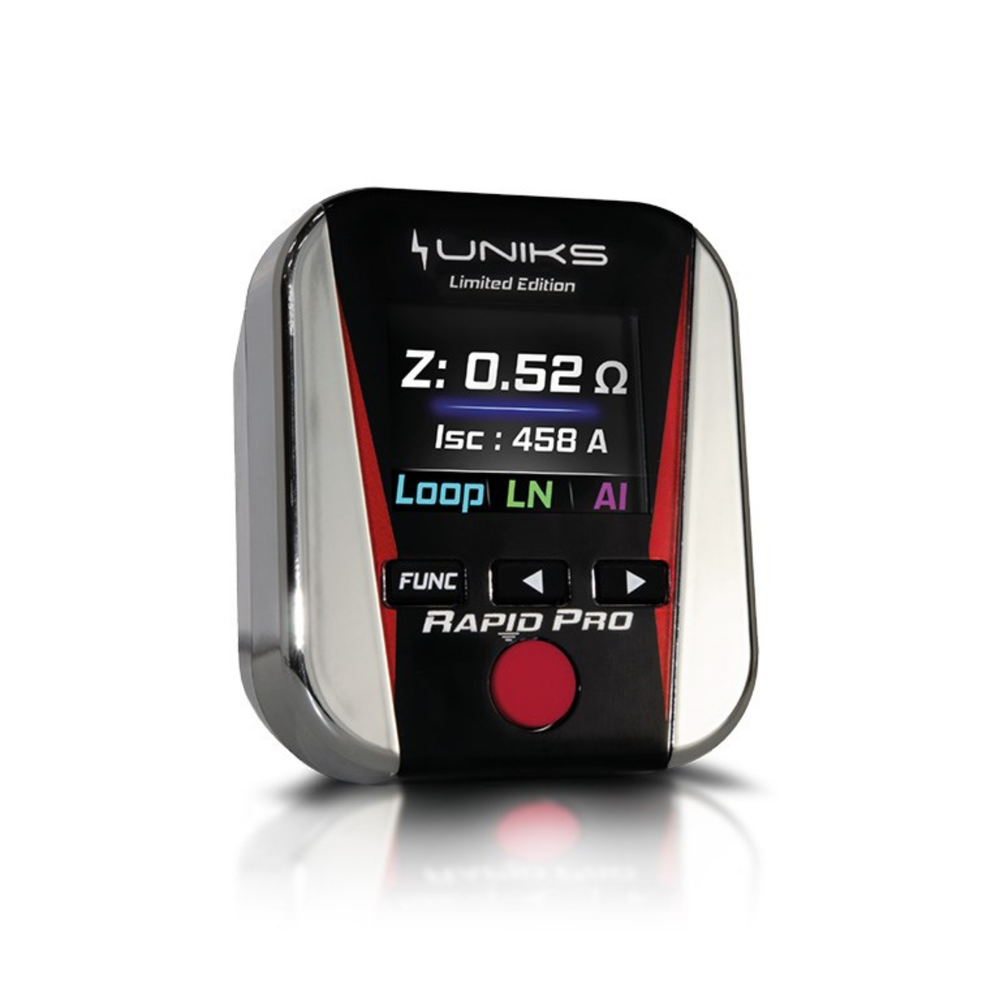

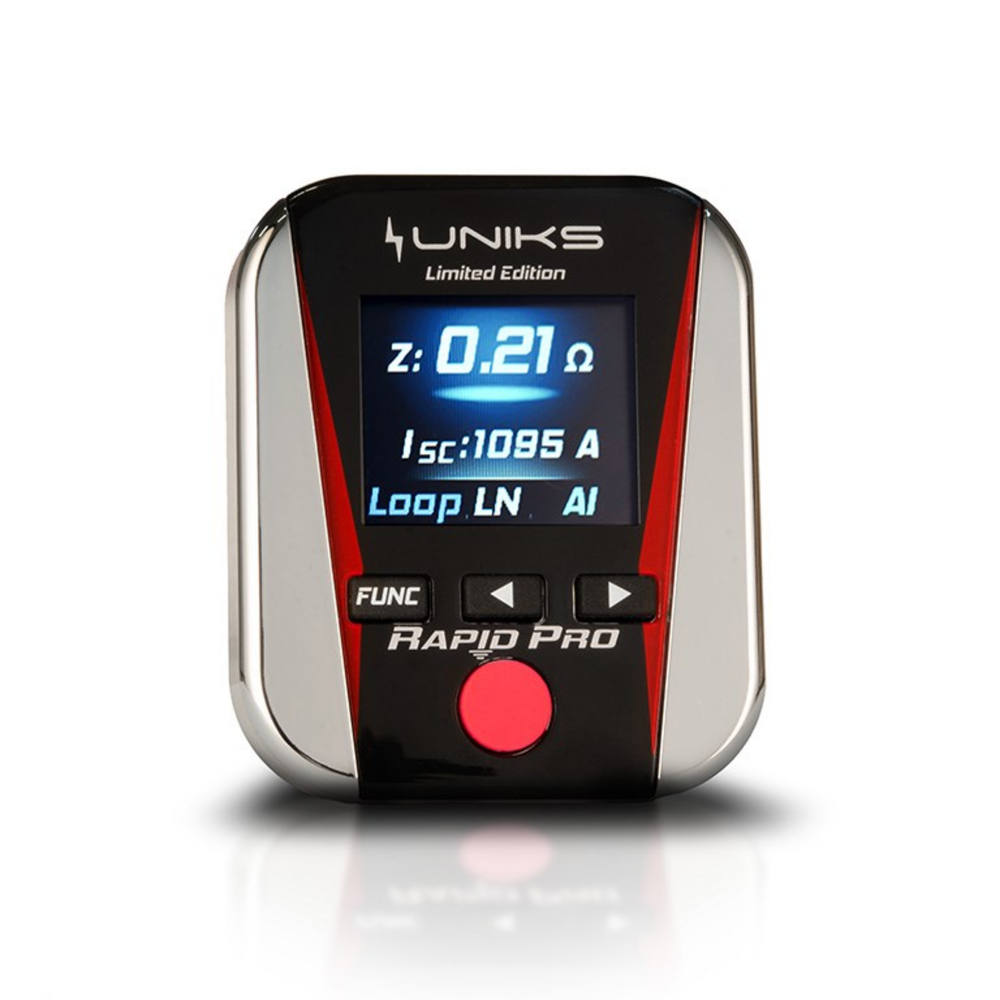

Uniks RAPID PRO LE (Limited Edition) - RCD A, AC, F

UNIKS RAPID PRO LE Limited Edition – Multifunktionaler Installationstester

Der UNIKS RAPID PRO LE Limited Edition ist ein kompakter, multifunktionaler Installationstester für die professionelle Prüfung elektrischer Anlagen. Das in Italien entwickelte Messgerät vereint umfangreiche RCD-Prüfungen, Schleifen- und Leitungsimpedanzmessungen, Kurzschlussstromberechnung sowie Spannungs- und Frequenzmessung in einem besonders handlichen Gerät.

Dank der patentierten DIGITALOOP™ Technologie ermöglicht der RAPID PRO LE präzise LOOP-Messungen mit geringen Prüfströmen. Neben ein- und zweiphasigen Anlagen ist die Limited Edition auch für den Einsatz an dreiphasigen Systemen bis 440 V ausgelegt.

Die wichtigsten Vorteile des UNIKS RAPID PRO LE

• Kompakter multifunktionaler Installationstester im Taschenformat
• RCD-Prüfung Typ A, AC und F bis 1 A
• Prüfung allgemeiner und selektiver RCDs
• Automatische RCD-Prüfung und Rampentest
• ZLoop Schleifenimpedanzmessung L-PE
• ZLine Leitungsimpedanzmessung L-N
• Berechnung des prospektiven Kurzschlussstroms Isc
• Patentierte DIGITALOOP™ Technologie
• LOOP-Messung mit LOW- und AI-Modus
• Messung von TRMS-Spannung und Frequenz
• Analyse von Netzoberwellen bis zur 49. Harmonischen
• Anzeige des Gesamtoberschwingungsgehalts THD%
• Steckdosenprüfung auf fehlenden Schutzleiter oder Neutralleiter
• Erstellung professioneller Prüfberichte über die RAPIDPROREPORT App
• Für ein-, zwei- und dreiphasige Systeme geeignet




RCD-Prüfung bis 1 A

Mit dem RAPID PRO LE lassen sich Fehlerstrom-Schutzeinrichtungen (RCD/FI) der Typen AC, A und F prüfen. Unterstützt werden Prüfströme von 30 mA, 100 mA, 300 mA, 500 mA, 650 mA bis hin zu 1 A. Das Gerät eignet sich sowohl für allgemeine als auch selektive RCDs.

Neben der Messung der Auslösezeit stehen eine automatische RCD-Prüfung sowie ein Rampentest zur Ermittlung des tatsächlichen Auslösestroms zur Verfügung. Mit dem mitgelieferten Adapter können die Prüfungen auch direkt am Elektroverteiler durchgeführt werden.

DIGITALOOP™ – Schleifen- und Leitungsimpedanz

Die patentierte DIGITALOOP™ Technologie ermöglicht die Messung der Schleifenimpedanz zwischen L-PE sowie der Leitungsimpedanz zwischen L-N. Dabei kann gleichzeitig der prospektive Kurzschlussstrom Isc ermittelt werden.

Für LOOP-Messungen stehen zwei Verfahren zur Verfügung: LOW arbeitet mit einem besonders niedrigen Prüfstrom und reduziert dadurch das Risiko eines unbeabsichtigten Auslösens des RCD. Der AI-Modus nutzt den von UNIKS entwickelten DIGITALOOP™ Algorithmus zur Ermittlung stabiler und präziser Messergebnisse.

Prüfung von TT- und TN-Systemen

In TT-Systemen ermöglicht die LOOP-L-PE-Funktion die Bestimmung des globalen Erdungswiderstands. In TN-Systemen kann die L-PE-Schleifenimpedanz inklusive des prospektiven Kurzschlussstroms bestimmt werden.

Über die ZLine-Funktion misst das Gerät außerdem die Impedanz zwischen Phase und Neutralleiter. Damit lässt sich unter anderem beurteilen, ob der ermittelte Kurzschlussstrom für das sichere Auslösen des Leitungsschutzschalters ausreichend ist.

Spannung, Frequenz und Netzqualität

• TRMS-Spannungsmessung L-N und L-L
• Frequenzmessung
• Analyse der Spannungsharmonischen bis zur 49. Harmonischen
• Grafische Darstellung der Harmonischen
• Anzeige des Gesamtoberschwingungsgehalts THD%




Schnelle Steckdosenprüfung

Der RAPID PRO LE überprüft direkt an der Steckdose die korrekte Verdrahtung. Das Gerät erkennt unter anderem einen fehlenden Schutzleiter (NO PE) oder einen fehlenden Neutralleiter (NO N). Auch eine Vertauschung von Phase und Neutralleiter wird auf dem Display angezeigt.

Messwertspeicher und Prüfberichte per App

Bis zu 64 Messergebnisse können im Gerät gespeichert werden. Mit der RAPIDPROREPORT App lassen sich die durchgeführten Messungen speichern und professionelle Prüfberichte erstellen und archivieren. Auch das Kalibrierzertifikat kann über die App abgerufen werden.

SUPERCAP Stromversorgung

Der RAPID PRO LE wird während der Messung direkt aus dem zu prüfenden Netz versorgt und unterstützt dreiphasige Systeme bis 440 V. Die integrierte SUPERCAP-Technologie ermöglicht zudem einen kurzzeitigen Betrieb, wenn das Gerät vom Netz getrennt wird.

EVSE-Prüfung

In Verbindung mit dem optionalen EVCHECK Zubehör kann der RAPID PRO LE auch für Prüfungen an Ladestationen für Elektrofahrzeuge eingesetzt werden.

Technische Daten

• RCD-Typen: AC, A und F
• RCD-Prüfstrom: bis 1 A
• RCD-Prüfung: allgemein und selektiv
• RCD AUTO: x1, x5, x1/2 und 180°
• RCD Rampentest: 30 mA Typ AC, A und F
• ZLoop: L-PE Schleifenimpedanz
• ZLine: L-N Leitungsimpedanz
• LOOP-Messmodi: LOW und AI
• Spannungsmessung: L-N und L-L TRMS
• Harmonische: bis zur 49. Harmonischen
• Anzeige: TFT-Farbdisplay
• Speicher: 64 Messergebnisse
• Versorgung: direkt über das Netz bis 440 V dreiphasig
• Messkategorie: CAT III 300 V
• Sicherheit: IEC/EN 61010-1, doppelte Isolierung
• Referenznormen: IEC/EN 61557-3 und IEC/EN 61557-6
• Betriebstemperatur: 0 bis 50 °C



Limited Edition

Der UNIKS RAPID PRO LE wird als limitierte Chrome Edition produziert. Laut Hersteller ist die Serie auf 500 Geräte begrenzt. Jedes Gerät wird mit einem nummerierten Echtheitszertifikat geliefert.

Lieferumfang

• UNIKS RAPID PRO LE Limited Edition
• Professionelle Transporttasche
• 3 Prüfspitzen: Rot, Blau und Grün
• Grüne Krokodilklemme
• 2 magnetische Prüfspitzen
• Adapterkabel für Messungen am Elektroverteiler
• Nummeriertes Echtheitszertifikat
• Bedienungsanleitung
• Kalibrierzertifikat über RAPIDPROREPORT App abrufbar



Der UNIKS RAPID PRO LE Limited Edition richtet sich an Elektroinstallateure und Servicetechniker, die RCD-Prüfungen, Schleifen- und Leitungsimpedanzmessungen sowie grundlegende Netzanalysen mit einem besonders kompakten Installationstester durchführen möchten.
