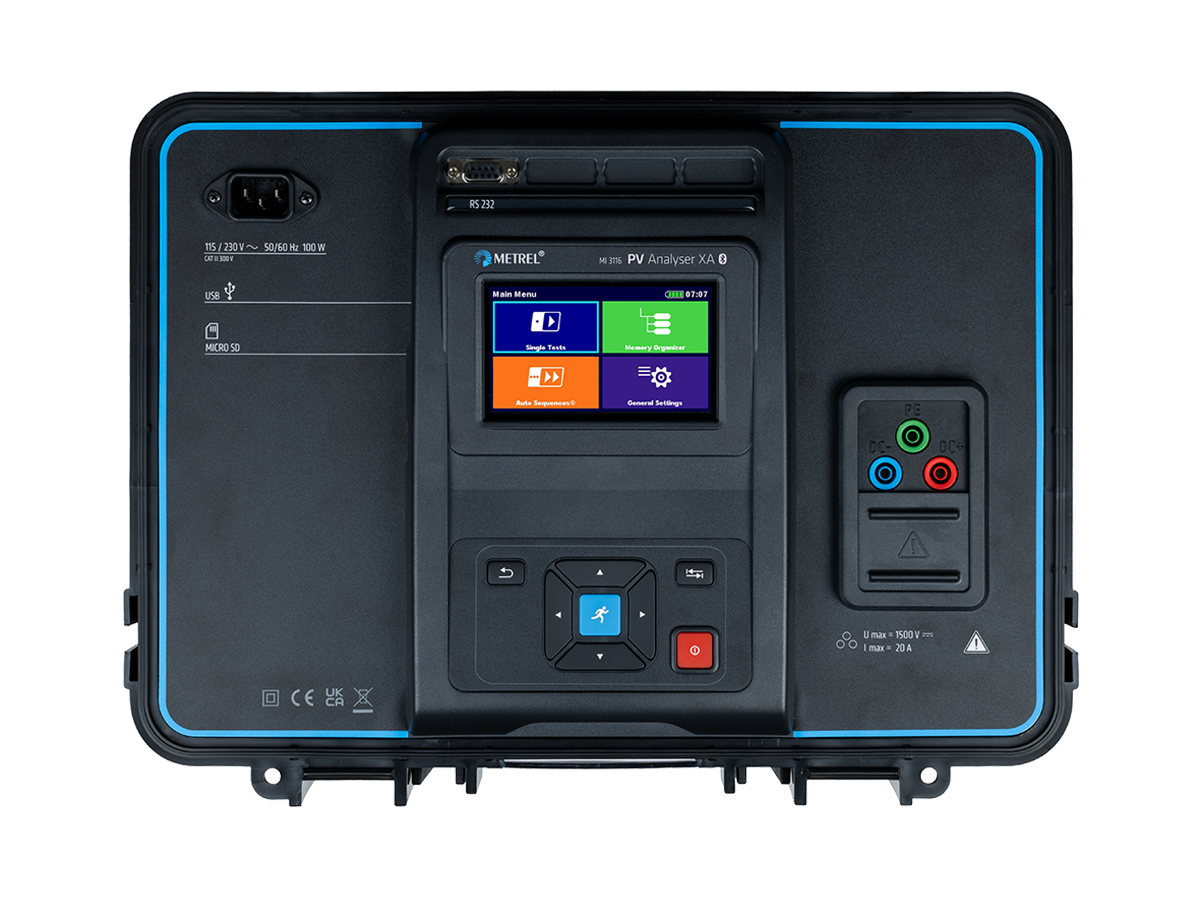

Appareil de test pour systèmes photovoltaïques catégories 1 & 2
- Affichage de la courbe caractéristique UI
- Calcul des valeurs STC et mesures de puissance sur les côtés DC et AC de l'onduleur
Contenu de la livraison des différentes versions : voir fiche technique
Mesures côté DC du système PV :
- résistance d'isolation;
- continuité des conducteurs de protection ;
- Tension en circuit ouvert (Uoc) et courant de court-circuit (ISC) ;
- Courbe caractéristique UI des modules et strings PV ;
- tension, courant et puissance des chaînes et des onduleurs ;
- irradiation;
- Température des modules
Mesures côté AC du système PV (qualité de l’énergie) :
- tension, courant, puissance ;
- Efficacité du module PV, onduleur, calcul du système PV.
Principales fonctionnalités
- Mesures des caractéristiques d'isolement et d'UI avec un seul appareil de mesure : Avec le MI 3109, un seul appareil de mesure est nécessaire pour effectuer des mesures d'isolement jusqu'à 1000 V pour les tests de sécurité des systèmes PV et des UI.
- Effectuer des mesures de courbes caractéristiques pour l'évaluation et le dépannage sur des modules ou des chaînes photovoltaïques.
- Autotest : Cette fonction est configurée pour effectuer un ensemble complet de tests selon la norme EN 62446 sur des modules ou des strings PV en appuyant sur un bouton :
- Résistance d'isolement entre l'électrode positive et la masse ;
- Résistance d'isolation entre l'électrode négative et la terre ;
- tension en circuit ouvert ;
- Courant de court-circuit.
- Comparaison avec les valeurs STC : Les relevés de courant et de tension sont recalculés en fonction des conditions environnementales par rapport aux conditions standards, ce qui permet d'obtenir des résultats
- différentes mesures peuvent également être comparées dans différentes conditions de test.
- Calcul du rendement : Deux voies de mesure de tension et deux voies de mesure de courant sont disponibles pour les mesures de courant continu et alternatif.
- Unité PV à distance : Une unité à distance en option est disponible pour les mesures simultanées du rayonnement solaire et de la température du module PV.
- Représentation graphique de la caractéristique UI du module : La caractéristique UI du module ou de la chaîne PV est affichée graphiquement sur l'écran LCD.
- Mémoire : Jusqu'à 1800 résultats de tests ou 500 représentations graphiques avec timecode peuvent être stockés dans la mémoire interne.
- Connexion au fournisseur de réseau : La possibilité de connexion avec les tablettes et smartphones Android est disponible en option via le dongle.
- Téléchargements : Le logiciel PC EuroLink PRO permet le téléchargement, la révision, l'analyse et l'impression des résultats des tests.
