Disjoncteur de court-circuit DC PV-MLS 125 pour les professionnels lors de la mesure dans les installations photovoltaïques
La norme CEI 62446 réglemente les tests de mise en service et les tests récurrents des systèmes photovoltaïques conformément aux exigences minimales en matière de documentation du système, de tests de mise en service et de tests récurrents pour les systèmes photovoltaïques connectés au réseau.
Ceci est important pour tous ceux qui mesurent dans les systèmes photovoltaïques.
En pratique, cela signifie mesurer le courant de court-circuit d’un grand nombre de lignes de string DC. La fermeture et l'ouverture d'un circuit CC en court-circuit sur le connecteur MC4 peuvent provoquer des contournements électriques (arcs électriques), entraînant des blessures et un risque d'incendie. Le disjoncteur PV PV-MLS 125 empêche l'apparition d'arcs ouverts et augmente ainsi la sécurité.
Mesurer:
- Courant de court-circuit I SC jusqu'à 25 A
- Tension en circuit ouvert U OC jusqu'à 1000 VDC
- une chaîne PV-DC
Contenu de la livraison :
- avec pont de courant de court-circuit
- avec MC4 Connexion enfichable
- avec l'outil MC4
- avec sac de transport
- en option avec pince ampèremétrique DC Uniks C128
Le court-circuit et l'interrupteur-sectionneur pour mesures sur installations PV permettent de mesurer la string PV d'une installation photovoltaïque sans arc électrique. Les lignes de strings photovoltaïques peuvent être connectées aux connecteurs MC4 sans charge. Si vous mettez l'interrupteur principal DC sur ON, la tension PV-DC est présente au niveau des prises de sécurité de 4 mm en sortie. La tension continue au niveau des prises de sécurité peut être mesurée avec des multimètres appropriés.

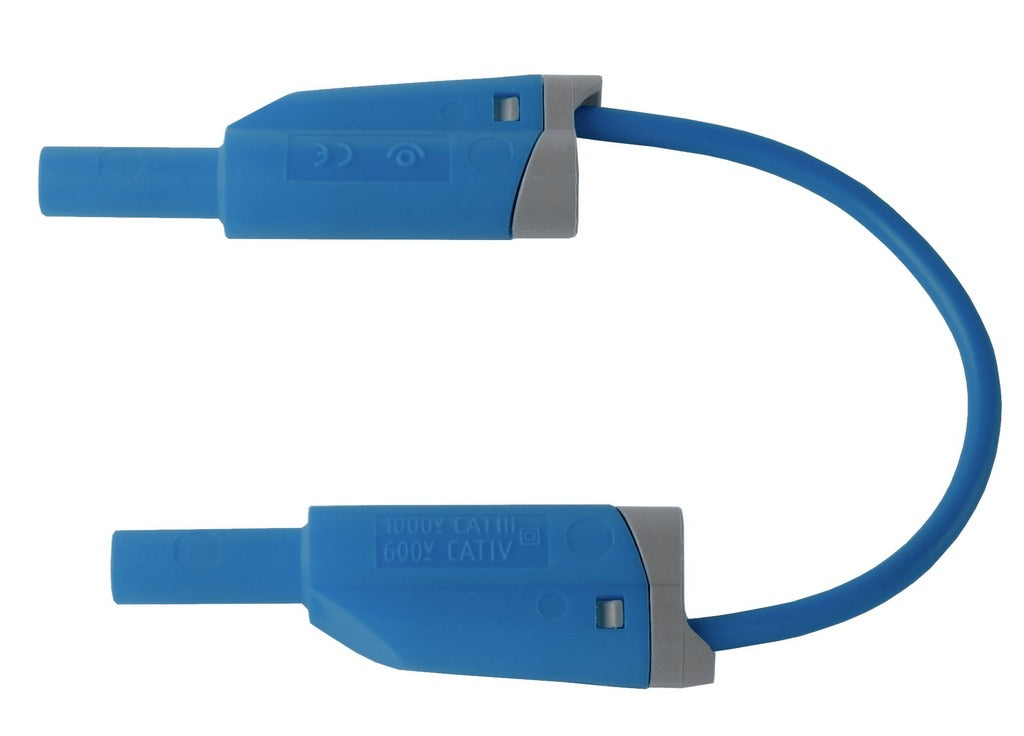

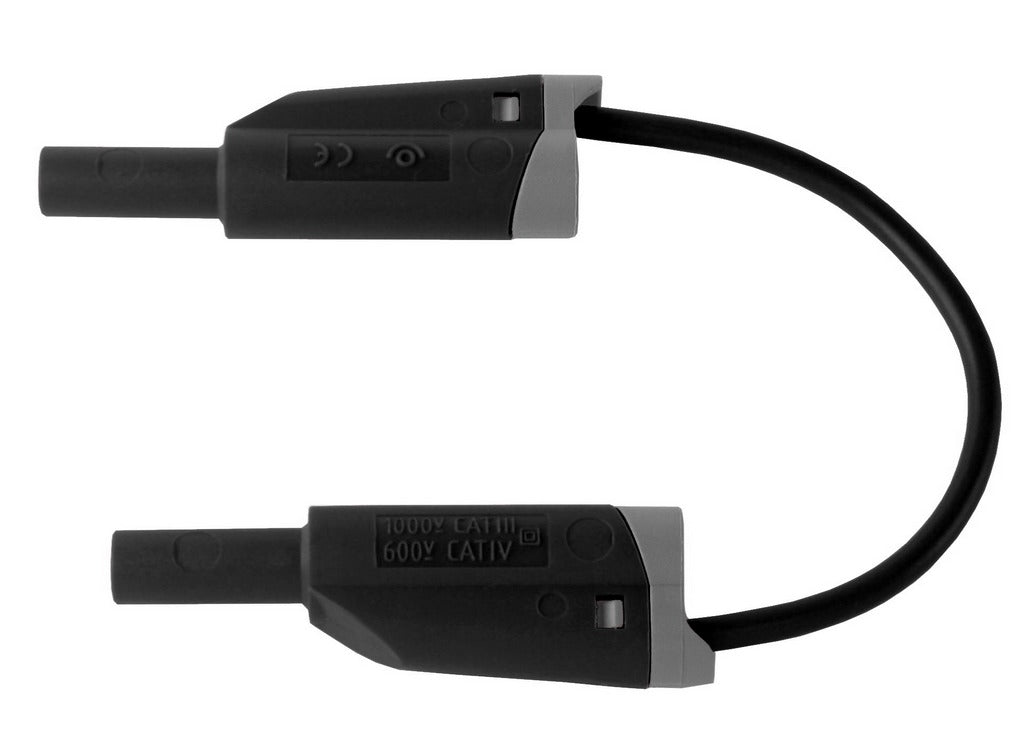

Utilisez le cavalier de court-circuit inclus pour créer un court-circuit, puis mesurez le courant de court-circuit avec une pince multimètre.
