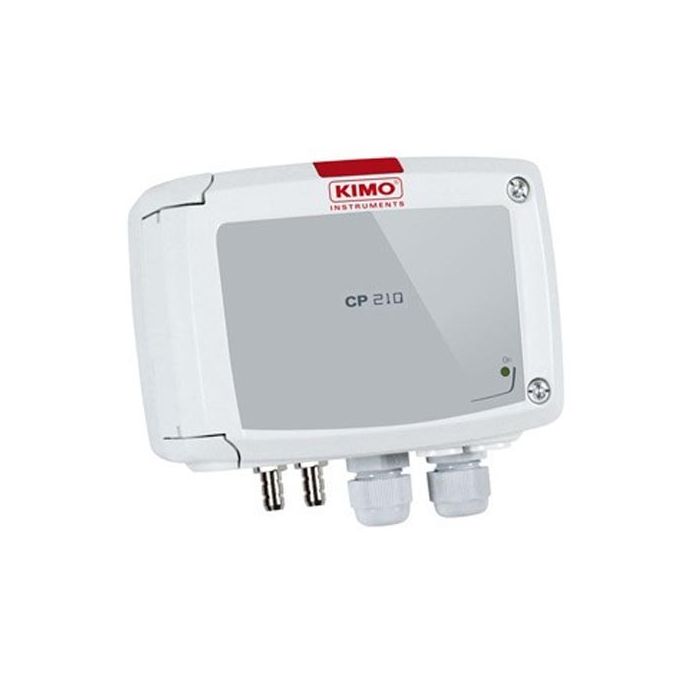

KIMO Differenzdruck- und Staudruck-Messumformer | Serie CP 210-R

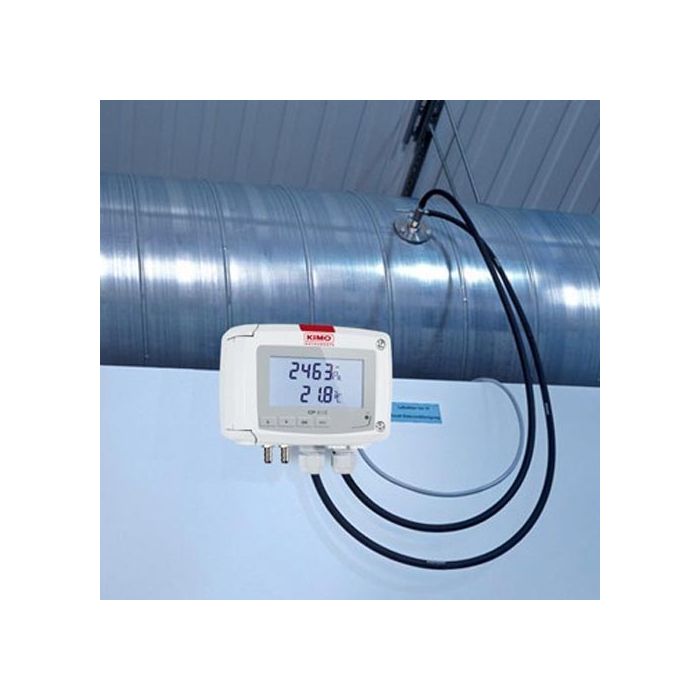

Der Differenzdruckmessumformer der Serie CP210-R ist eine leistungsstarke und zugleich kosteneffiziente Lösung zur Überwachung kleiner und kleinster Differenzdrücke. Dank seiner hohen Genauigkeit von ±0,5 % vom Messwert eignet sich das Gerät optimal für HLK-Anwendungen sowie zur Volumenstrom- und Strömungsmessung mit Staurohren oder Messblenden.

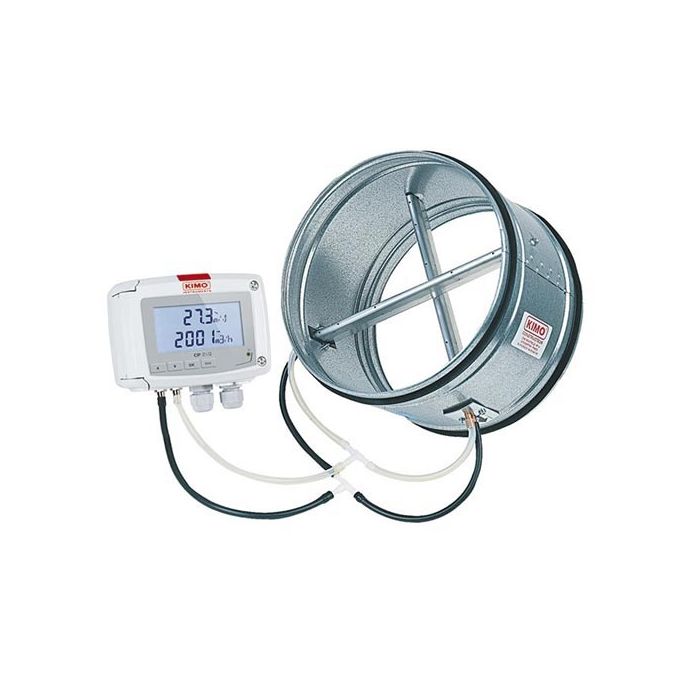

Zwei frei einstellbare Analogausgänge (0/4–20 mA oder 0–5/10 V) sowie zwei Relais-Wechslerkontakte ermöglichen eine flexible Integration in bestehende Systeme. Optional ist eine Strömungsfunktion erhältlich, die Differenzdruck in Luftgeschwindigkeit oder Volumenstrom umrechnet. Die Modelle CP211 und CP212 verfügen über eine Auto-Kalibrierung für maximale Messsicherheit.
Vorteile

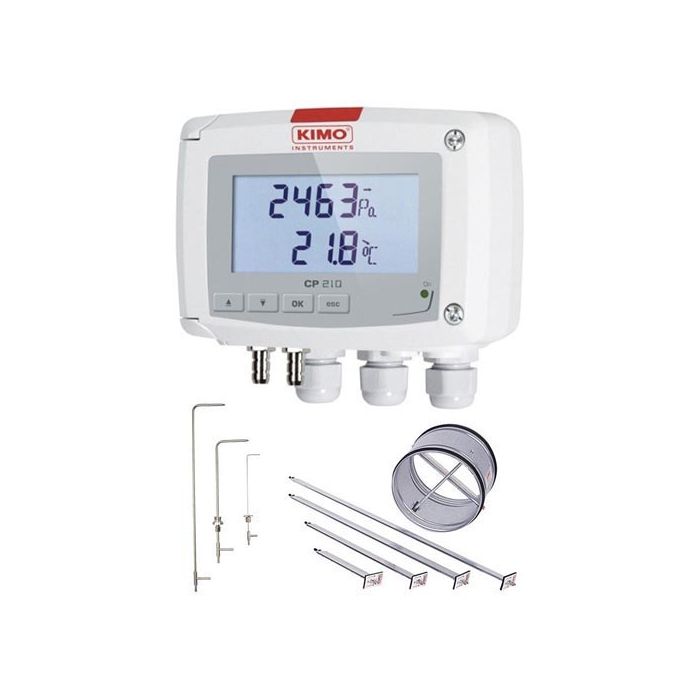

- Für Differenzdruckmessung, Luftgeschwindigkeit und Volumenstrom (mit optionaler Strömungsfunktion)
- Zwei frei einstellbare Analogausgänge (0/4–20 mA oder 0–5/10 V)
- Zwei konfigurierbare Relais-Wechslerkontakte (6 A / 230 V)
- Optionaler Pt100-Temperatursensoreingang
- Auto-Kalibrierung bei den Modellen CP211 und CP212
- Optischer und akustischer Alarm (LED + Summer)
- Robustes ABS-Gehäuse, Schutzart IP65
- RS232-Schnittstelle, ASCII-Protokoll
Technische Eigenschaften
- Messmedien: Luft und neutrale Gase
- Druckeinheiten: Pa, kPa, mmH2O, mbar, PSI, inWG, mmHg
- Messgenauigkeit:
CP211/212: ±0,5% vom MW ±2 Pa
CP213: ±0,5% vom MW ±10 Pa
- Max. Überdruck: 25 kPa (CP211/212), 7000 mmH2O (CP213)
- Ansprechzeit: 1/e (63%)
- Analogausgänge: 2 x 0/4–20 mA oder 0–5/10 V (4-Leitertechnik)
- Relaisausgänge: 2 x Wechslerkontakte (6 A / 230 V)
- Anzugs-/Abfallverzögerung: 0–60 Sek.
- Alarme: 2 x LED (rot/grün), akustisch (Summer)
- Nullpunktkorrektur: Drucktaster auf der Platine

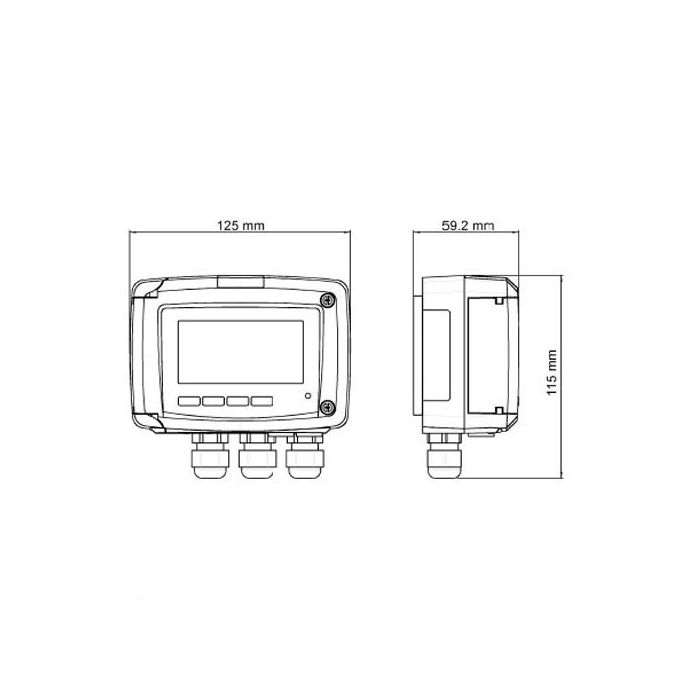

- Gehäuse: ABS, Schutzklasse IP65
- Display: 2-zeilig (je nach Modell)
- Temperaturbereich: Betrieb: 0 bis +50 °C | Lagerung: –
- Kommunikation: RS232, ASCII-Protokoll
- EMV: EN 61326
Modelle – Messbereich / Versorgung / Display
- CP 211-BN-R: 0 bis ±100 Pa, 24 V ac/dc, ohne Display
- CP 211-BO-R: 0 bis ±100 Pa, 24 V ac/dc, mit Display
- CP 211-HN-R: 0 bis ±100 Pa, 230 V ac, ohne Display
- CP 211-HO-R: 0 bis ±100 Pa, 230 V ac, mit Display
- CP 212-BN-R: 0 bis ±1000 Pa, 24 V ac/dc, ohne Display
- CP 212-BO-R: 0 bis ±1000 Pa, 24 V ac/dc, mit Display
- CP 212-HN-R: 0 bis ±1000 Pa, 230 V ac, ohne Display
- CP 212-HO-R: 0 bis ±1000 Pa, 230 V ac, mit Display
- CP 213-BN-R: 0 bis ±10.000 Pa, 24 V ac/dc, ohne Display
- CP 213-BO-R: 0 bis ±10.000 Pa, 24 V ac/dc, mit Display
- CP 213-HN-R: 0 bis ±10.000 Pa, 230 V ac, ohne Display
- CP 213-HO-R: 0 bis ±10.000 Pa, 230 V ac, mit Display
Lieferumfang
- KIMO Differenzdruck- und Staudruck-Messumformer Serie CP 210-R
- Schrauben und Dübel
