Softing FiberXpert OTDR 5000 Quad Glasfaser Zertifizierer für Multimode/Singlemode

FiberXpert OTDR 5000

Mesure des fibres multimode / monomode

Points forts

• Le flux de travail amélioré grâce à l'utilisation mains libres permet une procédure optimale selon les normes CEI.

• Grâce à l'analyse automatique Pass/Fail, on obtient rapidement l'information si l'installation est correcte ou où se situe l'erreur, ce qui permet de gagner beaucoup de temps.

• En utilisant le FiberXpert, vous garantissez à vos clients la meilleure qualité pour les raccordements ou les splices.

• Boîtier robuste avec étui de protection parfaitement adapté à une utilisation intensive sur le chantier

• Réduisez les frais courants d'usure et de maintenance grâce aux connecteurs interchangeables du module de mesure.
•


Certifier des réseaux de fibres optiques en toute simplicité

Les câbles à fibres optiques sont aujourd'hui incontournables dans les réseaux industriels, même pour les courtes distances, afin de répondre aux exigences de bande passante maximale. L'installation de fibres optiques exige toutefois un travail propre et correct ainsi que certaines connaissances. La propreté de la fibre optique elle-même joue un rôle important. Selon une étude de NTT Advanced Network Technology, les extrémités de fibres ou les connecteurs sales sont responsables de 96% des pannes de réseau. Il s'agit donc de choisir un OTDR facile à utiliser, qui peut être relié à un microscope à fibre optique via des interfaces.

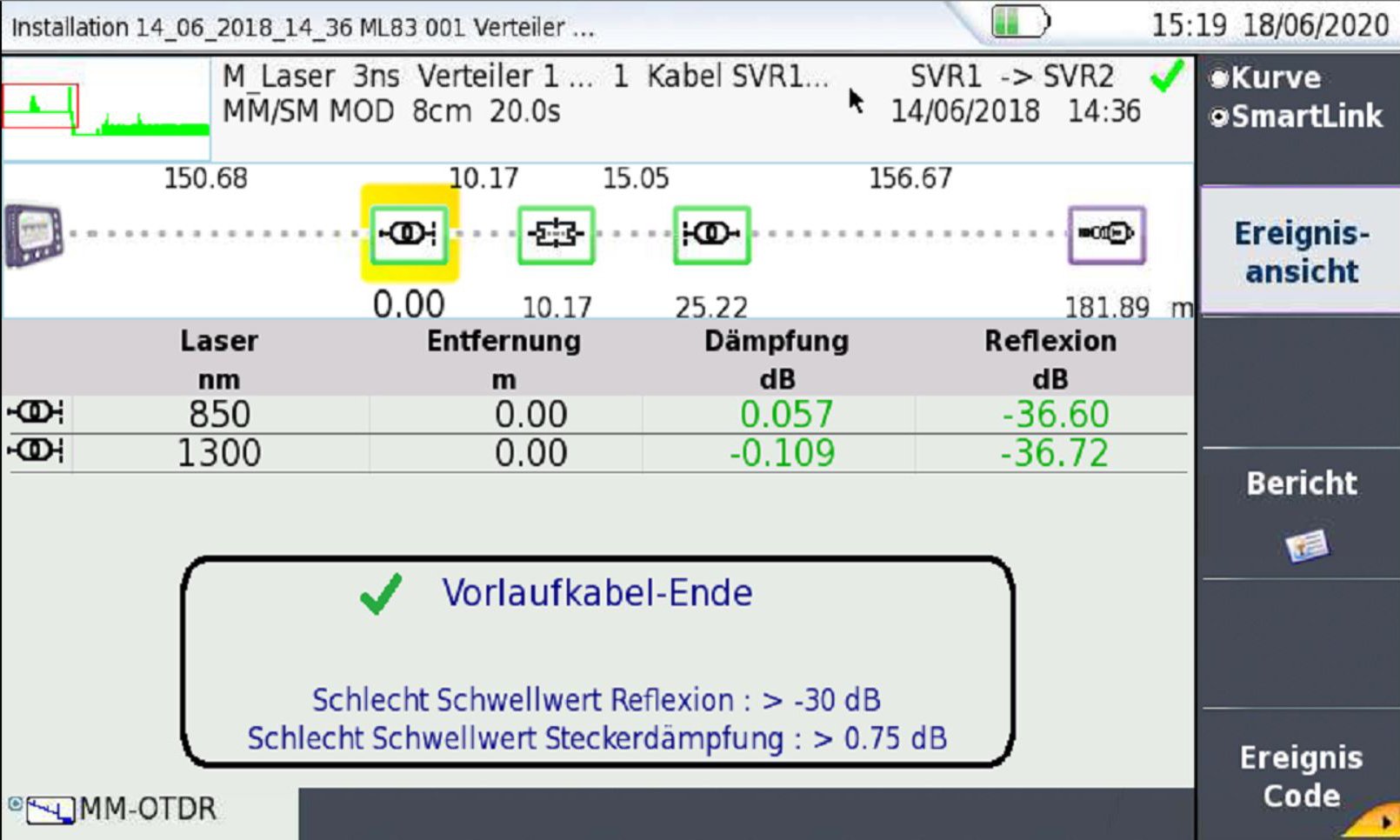

Smart Link Mapper (SLM)

Le Smart Link Mapper traduit une mesure OTDR difficile à comprendre en un diagramme clair et facile à lire de la distance mesurée. Le diagramme permet de lire directement les informations bonnes/mauvaises de chaque événement sur la ligne, comme par exemple les connecteurs ou les épissures. L'interprétation souvent difficile d'une courbe de mesure OTDR devient ainsi un jeu d'enfant.

Le FiberXpert OTDR 5000 est ici le premier choix.

Ce réflectomètre optique pratique dans le domaine temporel est disponible en tant qu'appareil combiné pour multimode 850/1300 nm et monomode 1310/1550 nm. Tant pour les fibres multimodes que monomodes, le FiberXpert OTDR 5000 dispose d'une plage dynamique très élevée avec une zone morte d'événements de < 80 cm - il est donc prédestiné à mesurer et à documenter de courtes distances de fibres conformément aux normes et à trouver d'éventuelles erreurs. D'autres fonctions de mesure telles que la mesure de l'atténuation et un mesureur de niveau de puissance optique permettent de déterminer avec précision l'atténuation de la ligne et de mesurer les puissances de sortie des composants actifs du réseau. L'analyse automatique de réussite/échec est effectuée selon les valeurs limites TIA/IEC. Les mesures de niveau 2 conformes aux normes sont aussi faciles à réaliser avec cet OTDR que la création de protocoles de mesure professionnels. Grâce au nouveau microscope à fibre optique adapté à l'OTDR - qui se connecte simplement via USB - les extrémités des fibres et les surfaces d'extrémité des connecteurs sont rapidement contrôlées et évaluées conformément à la norme CEI 61300-3-35. Et tout cela en appuyant sur un seul bouton.

Protection des fibres de départ

Sur les « Launch Cords » en option, les fibres de départ sont enroulées avec précaution et peuvent être facilement déroulées et réenroulées. La fibre est protégée de manière optimale - dans la variante PRO, l'enroulement se fait automatiquement.

FiberXpert OTDR 5000 pour multimode/monomode 850/1300/1310/1550 nm

• Mesure conforme à la norme Tier 2 des câblages à fibres optiques

• Liste sous forme de tableau de tous les événements de ligne, y compris leur évaluation

• Représentation graphique de la courbe de réflexion pour une évaluation en fonction de la longueur de tous les événements sur la réflexion et l'atténuation

• Analyse automatique Pass/Fail des résultats de mesure selon les valeurs limites TIA/IEC

• Détection automatique des macrobend

• Atténuateur intégré

• Rapports de mesure professionnels grâce au logiciel d'évaluation eXport

• Grand écran tactile couleur

• Microscope à fibre optique en option, y compris adaptateur pour les connecteurs à fibre optique les plus courants
•

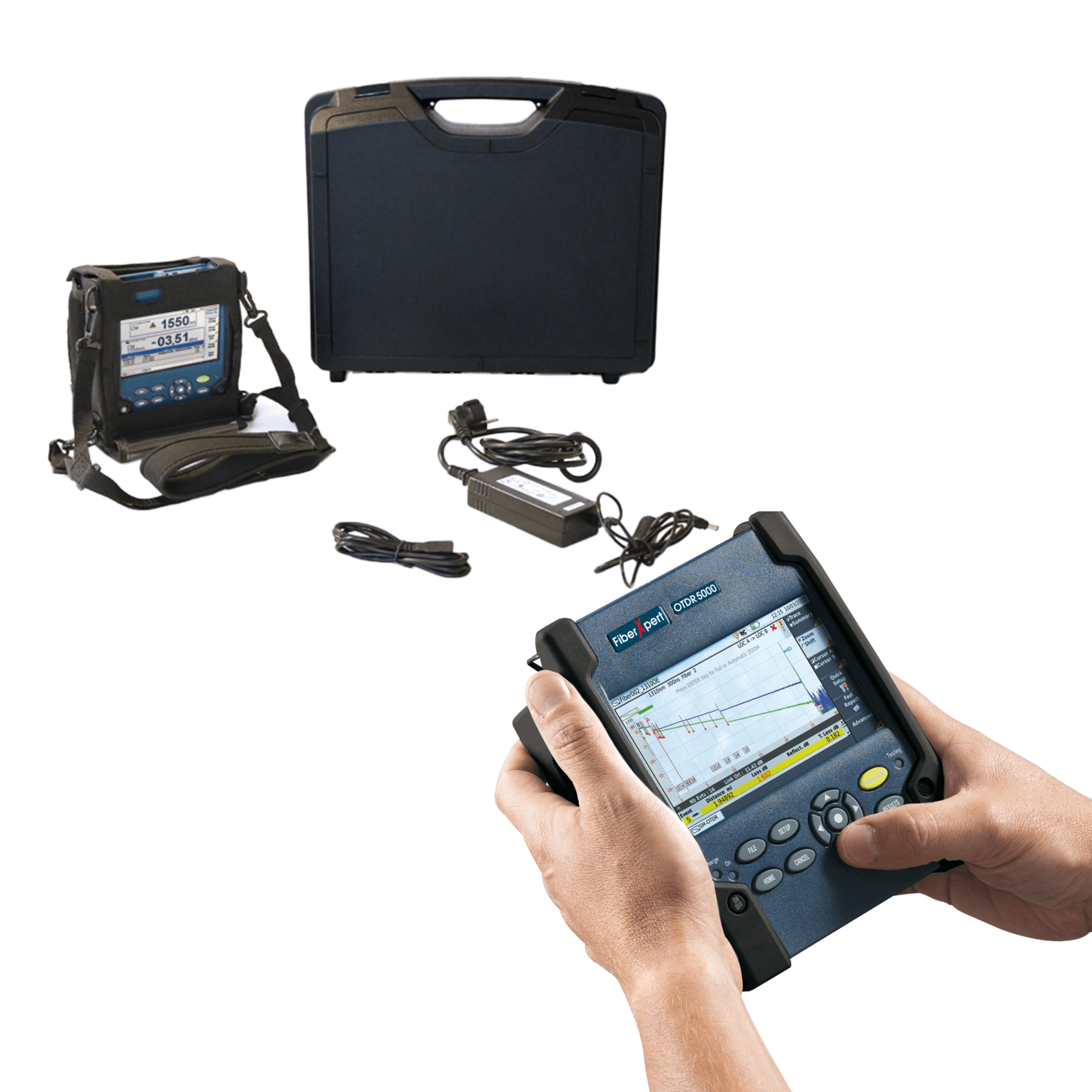

Contenu de la livraison

• Appareil portable FiberXpert OTDR 5000

• Sac de transport à bandoulière

• Bloc d'alimentation

• Mallette de transport

• Guide de démarrage rapide

• CD avec documentation
•


Fiche technique

Manuel d'utilisation

Guide de démarrage rapide
