CST-222 – Adaptateur de test pour infrastructure de charge (IRVE)

Le CST-222 est un adaptateur de test compact et convivial pour la vérification des bornes de recharge de véhicules électriques (IRVE). Il permet à la fois des tests fonctionnels autonomes et des vérifications de sécurité complètes en combinaison avec un testeur d'installation. L'appareil simule un véhicule électrique et les états de défaut courants selon les normes IEC/EN 61851-1 et IEC/HD 60364-7-722.

Avantages

• Test fonctionnel autonome sans appareil de mesure supplémentaire
• Simule le VE, le câble de charge, les états PP/CP et les défauts
• Vérification selon les normes internationales IEC/EN 61851-1 & IEC/HD 60364-7-722

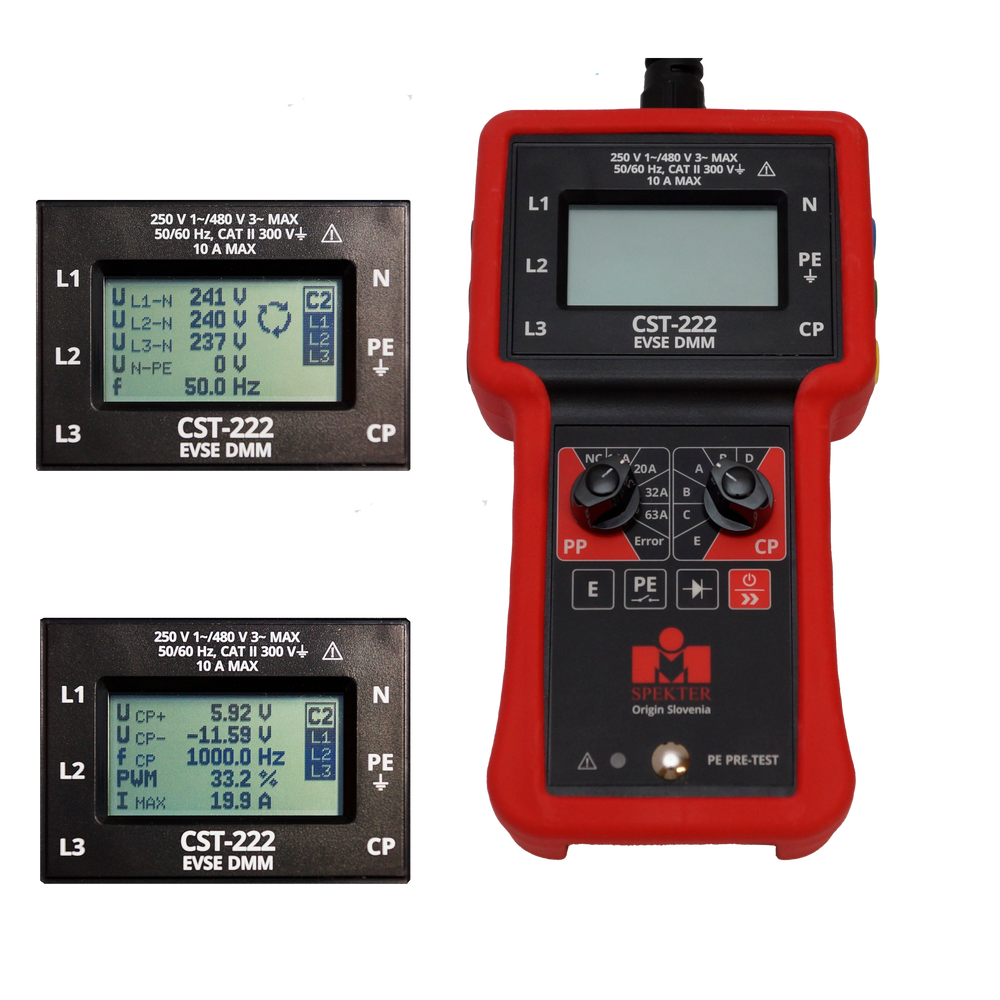

• Écran LCD 2,4" facile à lire avec commutation entre l'affichage MAINS et CP
• Prise de courant avec contact de protection pour raccordement de charge jusqu'à 10 A
• Convient pour les IRVE de Mode 2 et Mode 3 avec câble fixe ou prise



Fonctions de mesure

• Tensions secteur : L1/N, L2/N, L3/N, N/PE
• Mesure de fréquence et ordre des phases (sens de rotation)

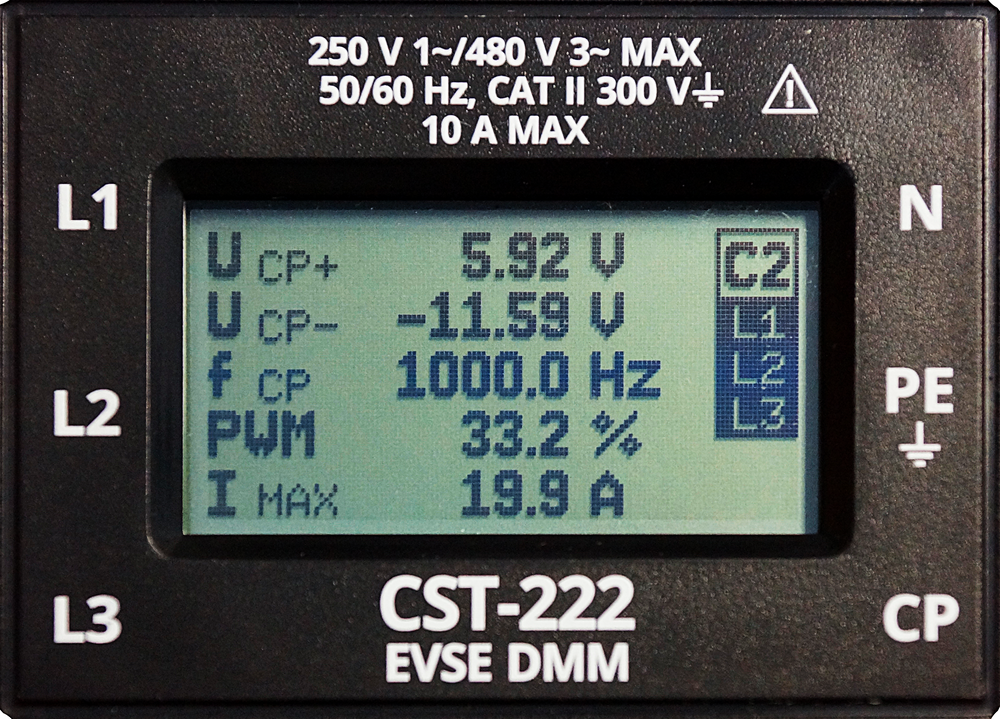

• Signal Control Pilot – tension positive et négative
• Fréquence et rapport cyclique (Duty Cycle) du signal CP
• Calcul du courant de charge maximal à partir du rapport cyclique (jusqu'à 80 A)
• Pré-test PE – affichage en cas de tension dangereuse >50 V



Simulations

• États PP : A, B, C, D, E selon IEC 61851-1 Annexe B
• États CP : A-D, y compris les défauts tels que défaut PE, défaut CP (0 Ω), défaut de diode



Sorties & Connexions

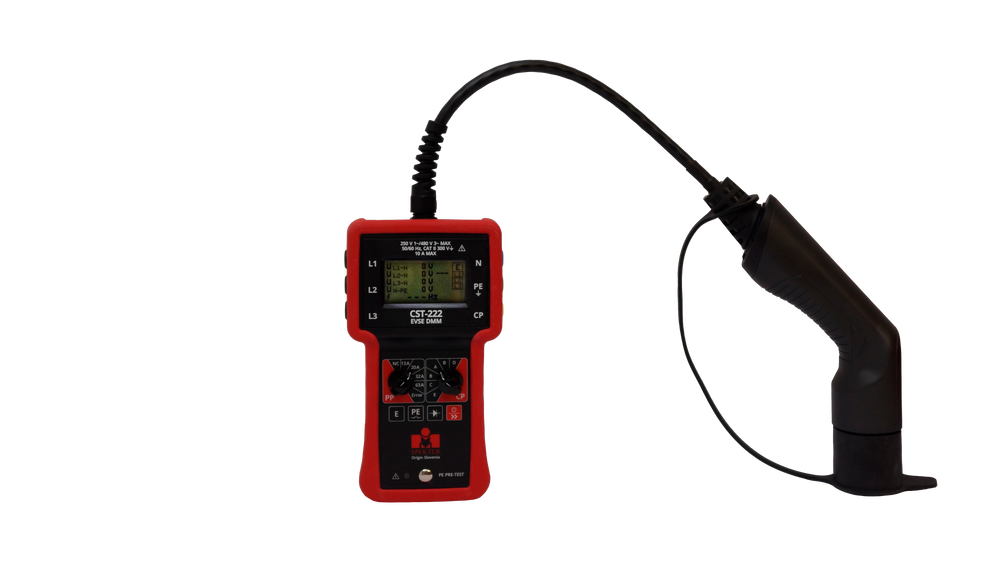

• Connecteur Type 2 (côté VE)

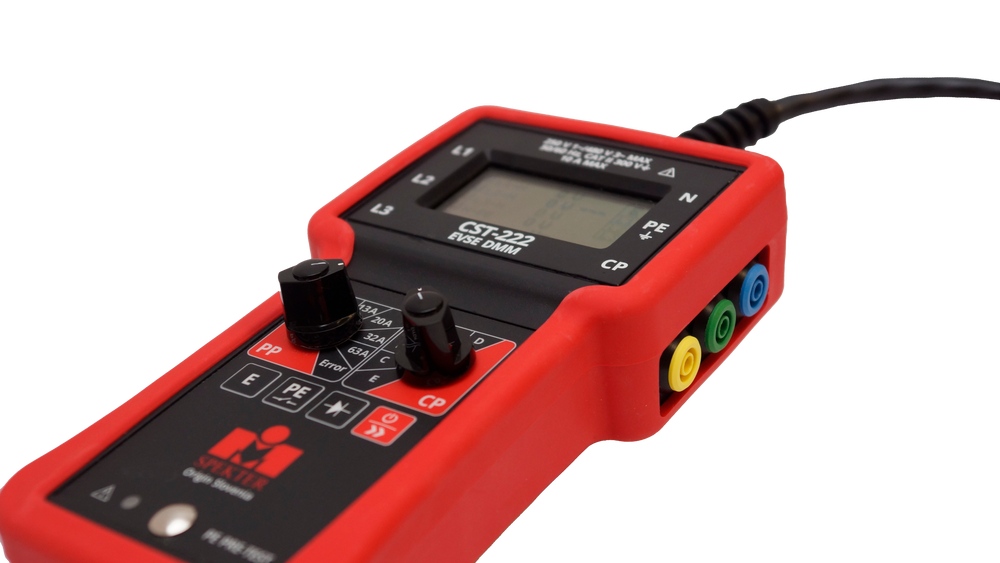

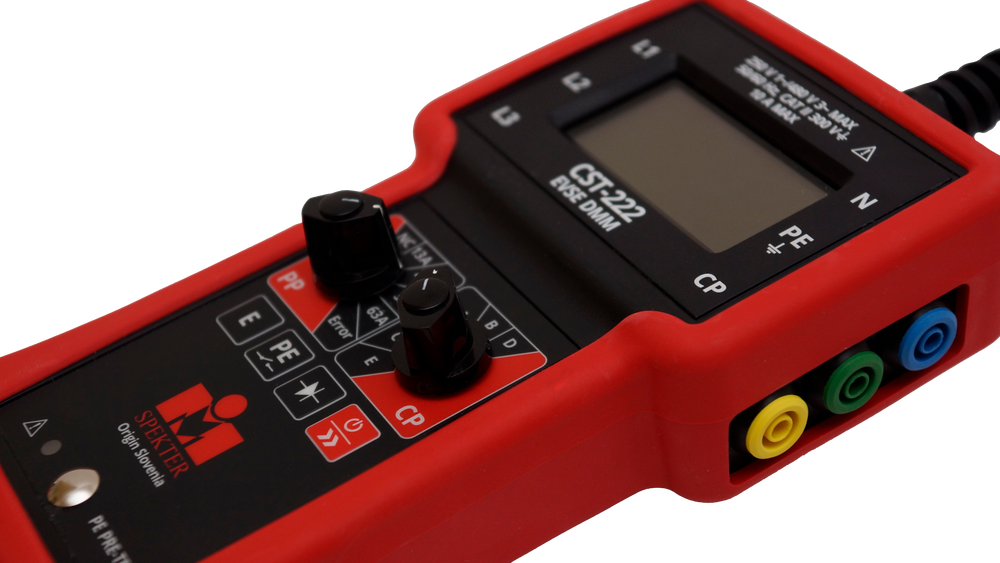

• Douilles 4 mm pour L1, L2, L3, N, PE et CP

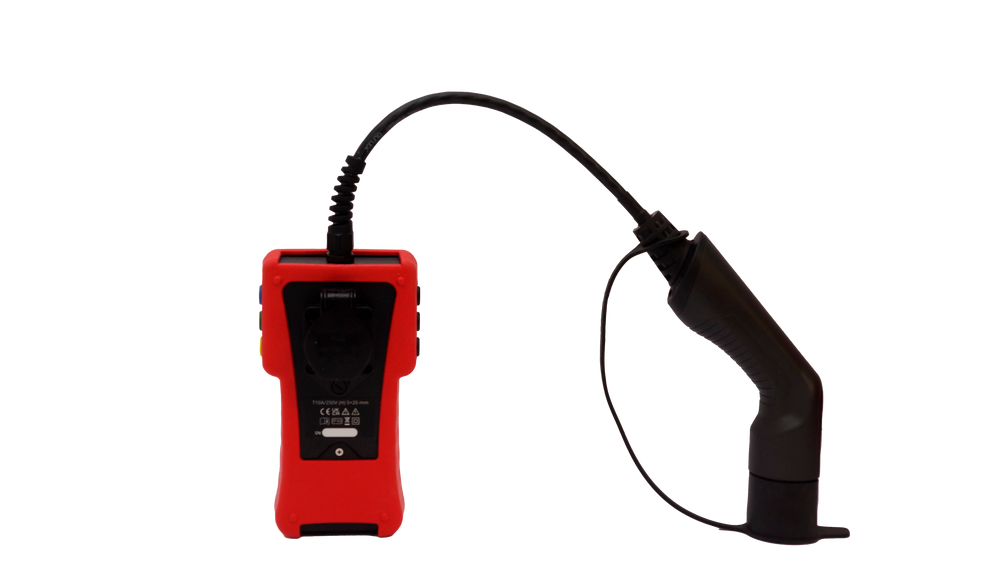

• Prise T13 avec fusible (T10A/250V)

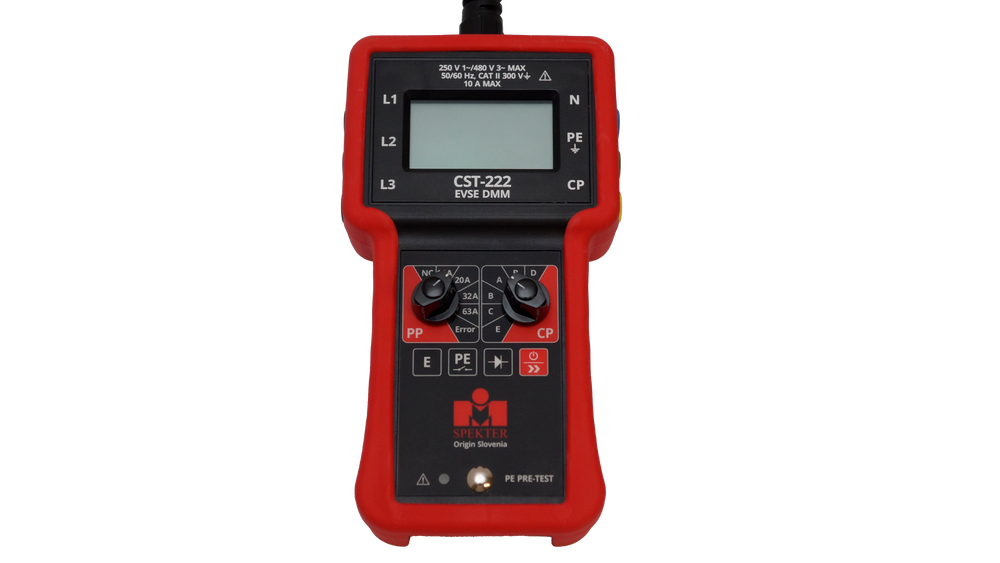

Affichage & Utilisation

• Écran graphique LCD 2,4"
• Bouton On/Off et commutation MAINS/CP
• Simulation de défaut : défaut PE, défaut CP, court-circuit de diode
• Sélecteur rotatif pour les états PP et CP
• Électrode tactile de test PE avec indicateur LED



Caractéristiques techniques

• Tension d'entrée : 250 V 1~/480 V 3~, 50/60 Hz, max. 10 A
• Catégorie : CAT II 300 V
• Indice de protection : IP40
• Alimentation : 2 piles alcalines AA ou NiMH
• Autonomie : >30 heures
• Dimensions : 110 × 45 × 220 mm
• Poids : env. 1 kg
• Environnement : -10 °C à +40 °C, max. 3000 m d'altitude



Contenu de la livraison

• Adaptateur de test CST-222
• Connecteur Type 2 (pré-assemblé)
• Manuel d'utilisation
• Sac de transport (en option)
