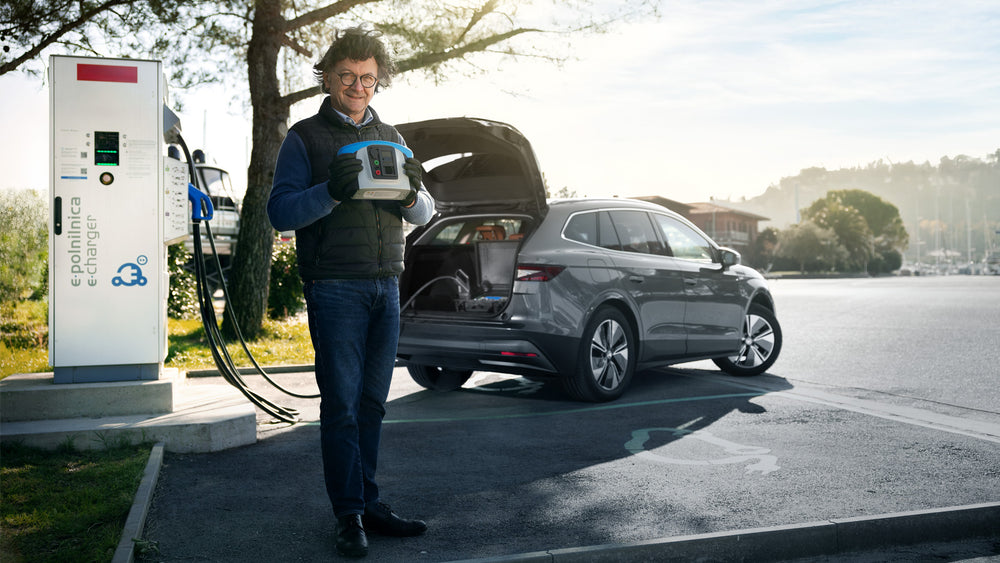

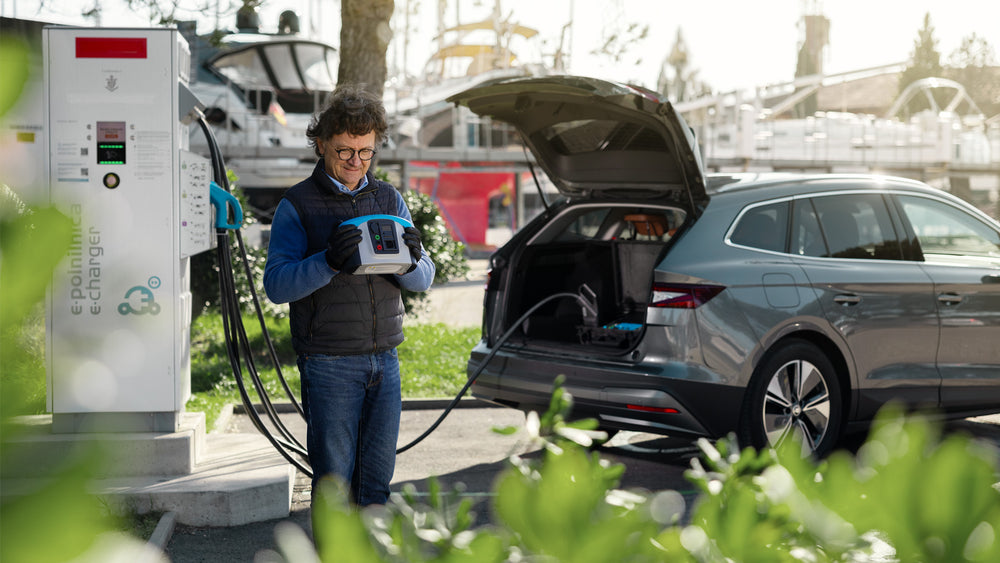

L'adaptateur A 1732 DC EVSE est un instrument de test spécialisé conçu pour le test de sécurité électrique et fonctionnel des équipements de recharge de véhicules électriques dans les configurations de mode 4 (DC EVSE) et de mode 3 (AC EVSE).


Il prend en charge une grande variété de types de connecteurs, y compris les connecteurs CCS2, CHAdeMO et AC de type 2, offrant ainsi une grande polyvalence.


En combinaison avec le MI 3155, l'adaptateur A 1732 permet l'initialisation de protocoles de communication tels que ISO 15118, DIN 70121, CHAdeMO ainsi que le PWM de bas niveau.

De plus, il peut simuler des états de défaut sur les lignes de signal du pilote de contrôle (CP) et les connexions de la terre de protection (PE) pour tester la réaction de l'EVSE.

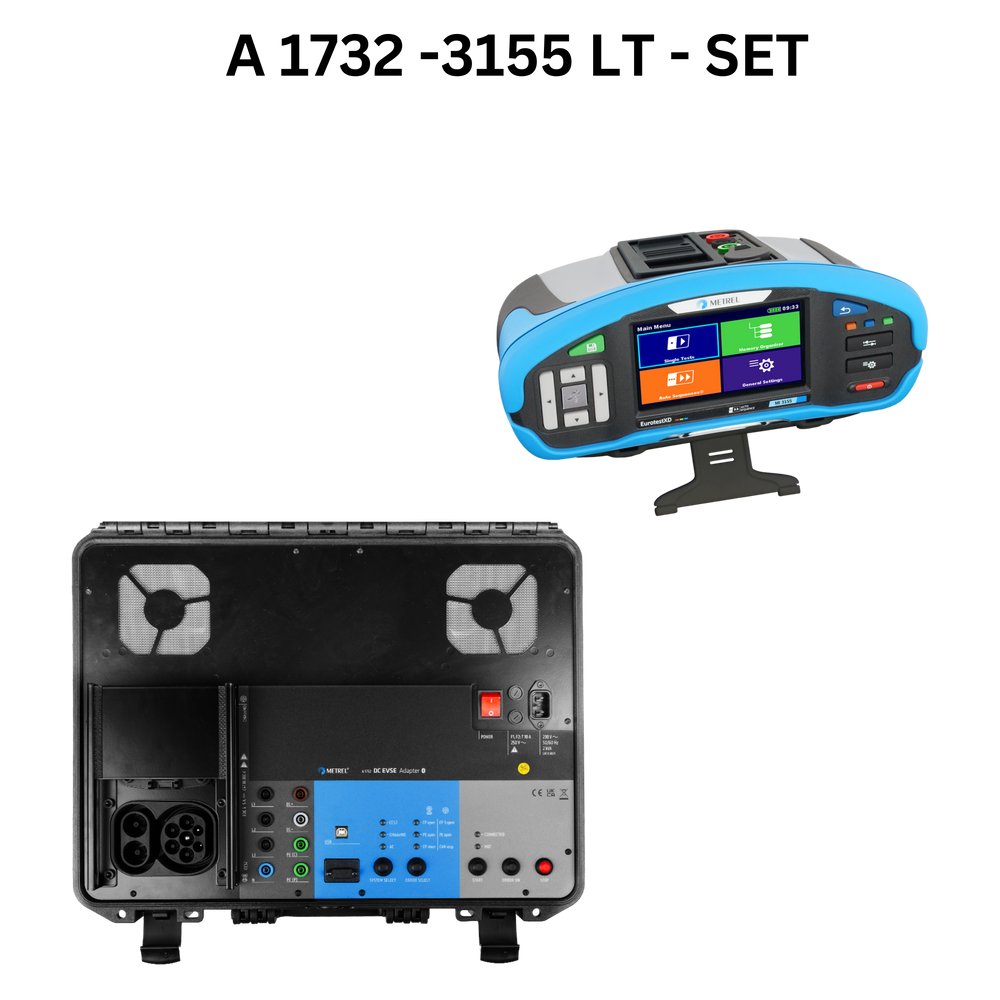

Utilisé conjointement avec le testeur d'installation MI 3155 EurotestXD, l'adaptateur A 1732 DC EVSE permet également d'enregistrer le protocole de charge, d'effectuer les mesures nécessaires et de réaliser les tests requis pour la mise en service et le contrôle de sécurité périodique des équipements de charge.

Fonctions de mesure

• Prise en charge des EVSE CCS2, CHAdeMO et AC ;
• Protocole de test fonctionnel pour la mesure des tensions et des courants aux bornes ;
• Simulation de défauts pour CCS2 et Type 2 pour CP ouvert, PE ouvert et CP court-circuité ;
• Simulation de défauts pour CHAdeMO pour CP3 ouvert, PE ouvert et arrêt CAN ;
• Points de mesure à fiche banane pour les bornes DC, AC et PE ;
• Bornes de test PE doubles (PE(C) et PE(P)) pour une véritable mesure Rlow à 4 fils ;
• Communication Bluetooth avec le MI 3155 EurotestXD ;
• Catégorie de surtension CAT III / 300 V ;
• Prise en charge de la communication CCS ISO 15118-1 ou DIN 70121 ;
• Prise en charge de CHAdeMO version 0.9.1 et supérieure ;
• Prise en charge de la communication AC-EN 61851-1 ;
• Batterie EV simulée avec 300 V et 5 A.




Caractéristiques importantes

• Communication avec l'adaptateur A 1732 DC EVSE via Bluetooth
• Protocole de test prédéfini pour l'EVSE DC dans la structure de la mémoire
• Toutes les mesures peuvent être lancées et affichées sur le MI 3155 EurotestXD
• Mesures précises à quatre fils avec un courant de mesure de 200 mA
• Mesure de la résistance d'isolement avec une tension continue allant jusqu'à 2500 V
• Test fonctionnel avec affichage en direct du protocole de charge ainsi que des tensions et courants aux bornes de test
• Déclenchement de défaut à distance et mesure du temps de réponse
• Mesure d'impédance DC
• Mesure du temps de décharge
• Test IMD asymétrique avec résistance de défaut réglable entre 20 kΩ et 640 kΩ par pas de 5 kΩ
• AUTO SEQUENCES* programmables pour la personnalisation individuelle du protocole de test
• Logiciel PC Metrel ES Manager pour la préparation et le post-traitement des mesures : préparation de la structure de test, téléchargement des résultats, vue arborescente, vue tabulaire, représentation graphique ainsi que sauvegarde et impression des rapports

Accessoires de livraison : Kit standard A 1732


• Adaptateur A 1732 DC EVSE
• Câble de test A 1781, GRY/GRN/BRN, 1,5 m, 0,75 mm2, CAT IV
• Câble d'alimentation A 1493, 2 m, 3 x 1,5 mm2
• Câble USB A 1727 Type A/B

Accessoires de livraison : A 1732 - 3155 LT


• Adaptateur A 1732 DC EVSE
• Câble de test A 1781, GRY/GRN/BRN, 1,5 m, 0,75 mm2, CAT IV
• Câble d'alimentation A 1493, 2 m, 3 x 1,5 mm2
• Câble USB A 1727 Type A/B
• Metrel MI 3155 LT


Accessoires de livraison : A 1732 - 3155 LT - EcoFlow


• Adaptateur A 1732 DC EVSE
• Câble de test A 1781, GRY/GRN/BRN, 1,5 m, 0,75 mm2, CAT IV
• Câble d'alimentation A 1493, 2 m, 3 x 1,5 mm2
• Câble USB A 1727 Type A/B
• Metrel MI 3155 LT
• Station d'alimentation EcoFlow Delta2 2 Max



Accessoires de livraison : A 1732 - EcoFlow


• Adaptateur A 1732 DC EVSE
• Câble de test A 1781, GRY/GRN/BRN, 1,5 m, 0,75 mm2, CAT IV
• Câble d'alimentation A 1493, 2 m, 3 x 1,5 mm2
• Câble USB A 1727 Type A/B
• Station d'alimentation EcoFlow Delta2 2 Max
