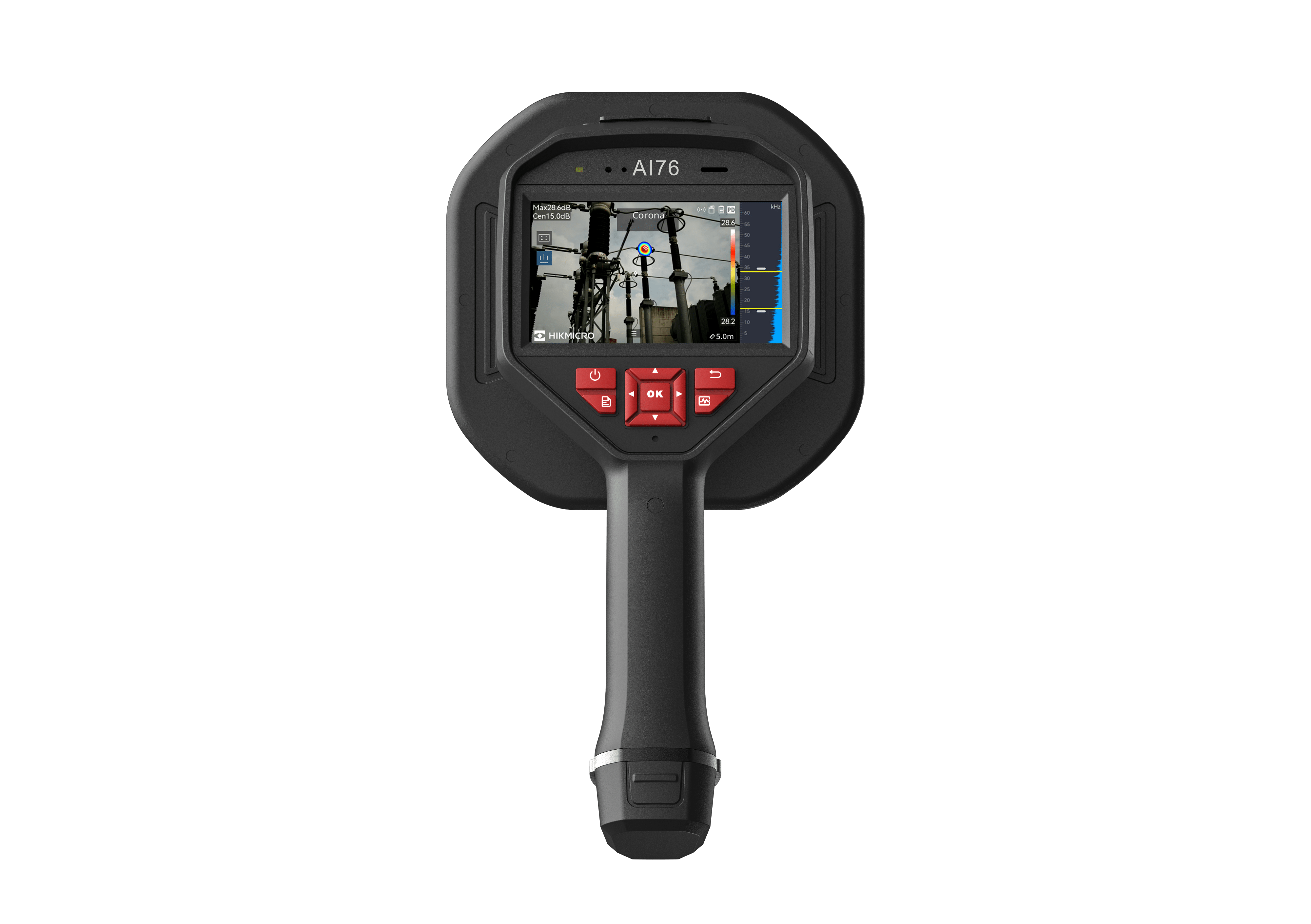

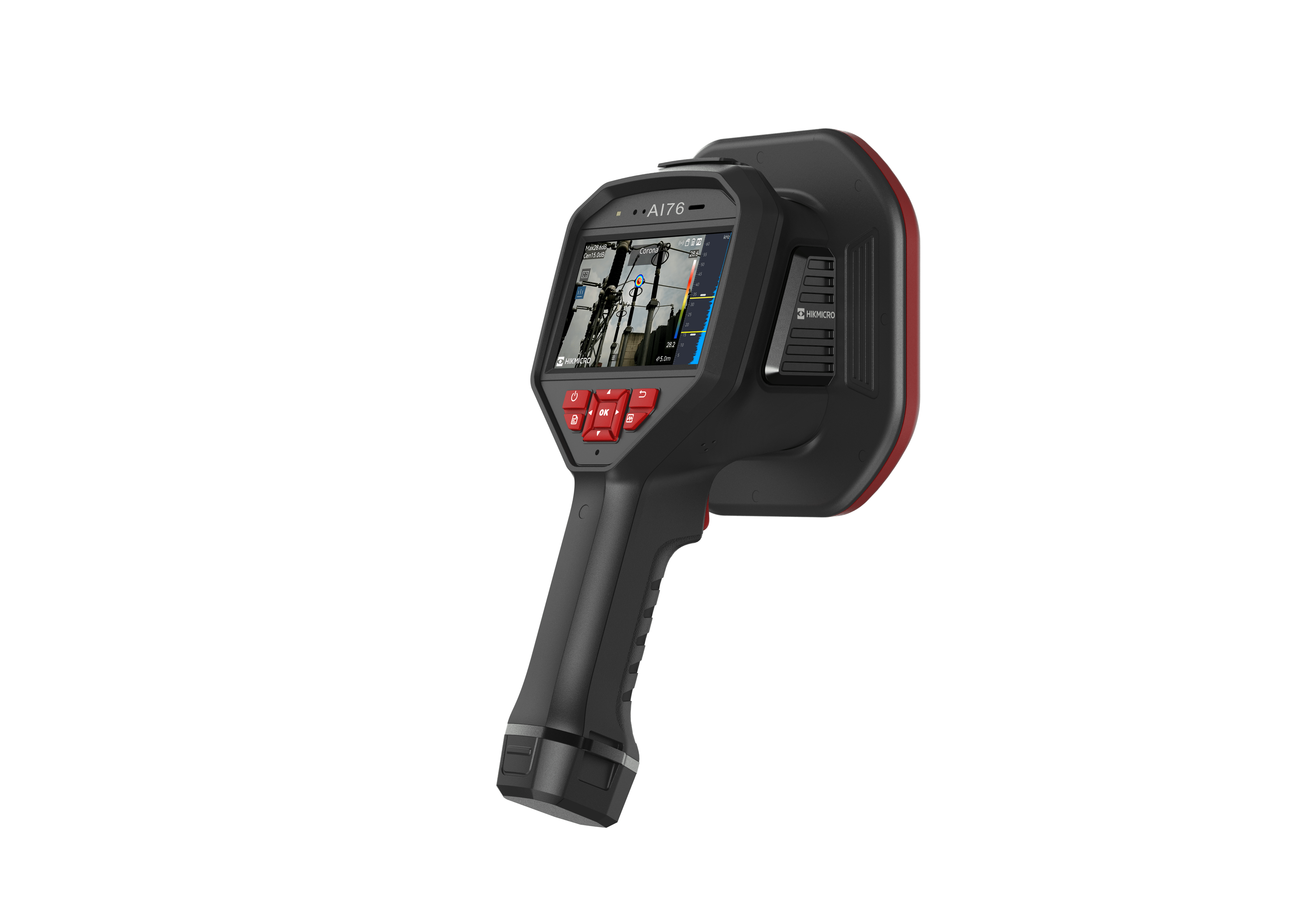

HIKMICRO AI76 Akustikkamera / Schallkamera /Leckortung, 136 rauscharme MEMS-Mikrofone

HIKMICRO AI76 - Industrielle, akustische Bildgebungskamera zur Erkennung von Druckluftlecks

HIKMICRO's AI76 Akustikkamera ist ein fortschrittliches System zur Erkennung von Gaslecks und Teilentladungen. Mit 136 erstklassigen MEMS-Mikrofonen und einem einstellbaren Bandbreitenbereich von 0 kHz bis 96 kHz, ermöglicht die AI76 eine einfache, aber wirkungsvolle Methode zur Ortung von Druckluftlecks in industriellen Anwendungen und zur Entdeckung von Teilentladungen in elektrischen Systemen.

Mit dem 4,3 Zoll großen LCD-Touchscreen des HIKMICRO AI76 Akustikkameras können Sie akustische Ergebnisse digital auf dem Bildschirm anzeigen, um die Ausgangspunkte des Problems rasch zu identifizieren. Die Software Analyzer Acoustic unterstützt die Analyse und das Exportieren von Berichten von akustischen Bildgebungskameras. Dieses leichte und intuitive Werkzeug verringert die Fehlersuche und reduziert Kosten durch Geräteausfälle und Ausfallzeiten, während es potenzielle Risiken erkennt.

Produkt-Highlights

• 136 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung
• Geschätzte Leckrate, Leckkosten und Leckhöhe in Echtzeit für die Erkennung von Gaslecks
• Teilentladungserkennung kann Korona-, Schwebe-, Oberflächen- und Partikelentladungen identifizieren
• Akustiksoftware Analyzer für die Analyse von Bildern und den Export von Berichten
• 800 × 480 Auflösung, 4,3'LCD-Touchscreen
• Unterstützt 8 akustische Paletten


MEMS-Mikrofone mit kontrollierter Bandbreite und reduzierter Geräuschimmission.

MEMS-Mikrofone der rauscharmen AI76-Serie von HIKMICRO ermöglichen eine einfache und effektive Ortung von Gaslecks und Teilentladungen aus Hochspannungsanlagen, mit einstellbarer Bandbreiten zwischen 2 kHz und 96 kHz.

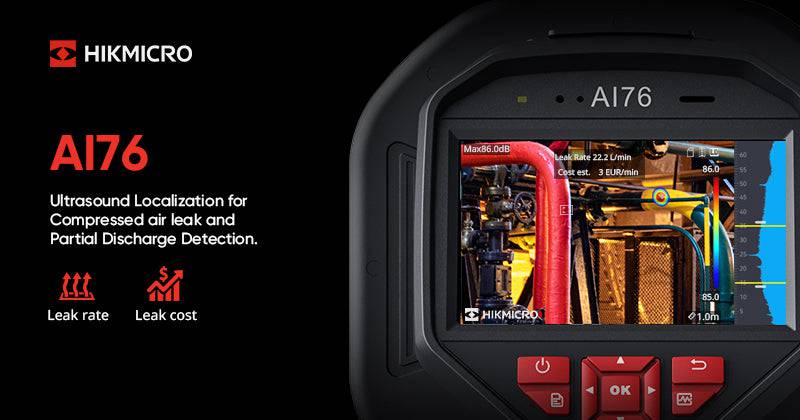

Anzeige von Leckdaten in Echtzeit

Die HIKMICRO AI-Serie bietet geschätzte Leckraten und Leckkosten in Echtzeit für die Gaslecksuche. Die AI-Serie kann Geräusche filtern, um sie mit einem großen 4,3-Zoll-LCD-Touchscreen selbst in lauten Umgebungen zu "visualisieren".

Intelligente Teilentladungserkennung

Die AI-Serie kann im Teilentladungsmodus Korona-, Schwebe-, Oberflächen- oder Partikelentladungen in Hochspannungsanlagen aufspüren, die zu Geräteausfällen führen können. Alarmiert wird direkt auf dem Bildschirm und das Ergebnis kann zur Archivierung und Berichtenerstellung gesichert werden.

Analyzer Akustik

Ohne zusätzliche Kosten oder Abonnements können Sie mithilfe des Analyse-Akustikprogramms für den PC Bilder aus der Kamera importieren, um Probleme anhand numerischer Daten zu quantifizieren, Feldbilder zu analysieren, Schwachpunkte zu erkennen und Berichte für Reparaturen, Überprüfungen im Betrieb oder Energieeinsparprogramme zu erstellen.

Technische Daten:

• Akustik
• Anzahl der Mikrofone: 136
• Akustisches Bild Auflösung 800 × 480
• Bandbreite 0 kHz bis 96 kHz, einstellbarer Bereich MEMS-Abtastfrequenz: 192 kHz
• Abstand 0,3m~100m
• Akustische Bildpalette Weiß-Schwarz, Schwarz-Weiß, Regenbogen, Fusion, Eisenbogen, Rot-Schwarz, Regen, Blau-Rot
• Sichtfeld FOV 50.2°× 35.4°
• Schallintensitätsanzeige Peak Point
• Akustisches Bild Bildrate 25 fps

• Dynamischer Bereich

• Untere Grenze: <-15dB
• Obere Grenze: >120dB

• Leckrate
• > 0,008 l/min @ 6 bar aus 0,5 m
• > 0,013 l/min @ 5 bar aus 1 m
• Entladungserkennung Automatische Erkennung 50 / 60 Hz
• Entladungsart Korona-Entladung, Partikel-Entladung, Schwebe-Entladung, Oberflächen-Entladung
• Bildanzeige
• Anzeige 800 × 480 Auflösung, 4,3'LCD Touch Screen
• Bildschirmhelligkeit manuell/automatisch
• Digitaler Zoom 1,0x bis 16,0x stufenlos
• Datenspeicherung und Kommunikation
• Speichermedien Herausnehmbare 64 GB SD-Karte
• Bildspeicherkapazität 18000 Bilder
• Anmerkungen
• Sprachnotiz: max. 60 Sekunden;
• Textnotiz: max. 255 Zeichen
• Videospeicherkapazität 60 Stunden
• Video-Dateiformat MP4
• Allgemein
• Wi-Fi 802.11 b/g/n (2,4 GHz und 5 GHz), nur Hot Spot
• Bluetooth Bluetooth 4.1
• USB-Schnittstelle USB Typ-C
• HDMI-Schnittstelle HDMI-D
• Akku Betriebsdauer ca. 2 Stunden
• Akkutyp Ausbaubarer und wiederaufladbarer Li-Ionen-Akku
• Akku-Ladezeit 5 Stunden bis zur vollständigen Aufladung
• Schutzart IP54
• Stromversorgung 5V DC/2A (Aufladen über USB)
• Falltest Höhe 1,2 m
• Sicherheit IEC 61010-1
• EMC EN 55032, EN 50130-4, EN IEC 61000-3-2, EN 61000-3-3
• Arbeitstemperaturbereich: -20 °C bis to 50 °C
• Lagerungstemperaturbereich: -20 °C bis to 60 °C
• Relative Luftfeuchtigkeit ＜95 % nicht kondensierend
• Gewicht Ca. 1200 g
• Abmessungen 310,4 mm×165 mm×117 mm
• Stativbefestigung UNC ¼"
• Erschütterung 2g, IEC 60068-2-6
• Schock 25 g, IEC 60068-2-27


Lieferumfang:

• Bildgebungskamera AI76
• Schnellstart Anleitung
• Adapter
• USB-Kabel
• 1 SD Speicherkarte
• Netzteil
• 3 Akkus
• Ladestation
• MIC-Schutztasche
• Tasche für Zubehör
• Koffer
• Trageschlaufe
