Uniks Quadro Test Schaltanlagen- und Maschinentester

Regulärer Preis CHF 3,950.00

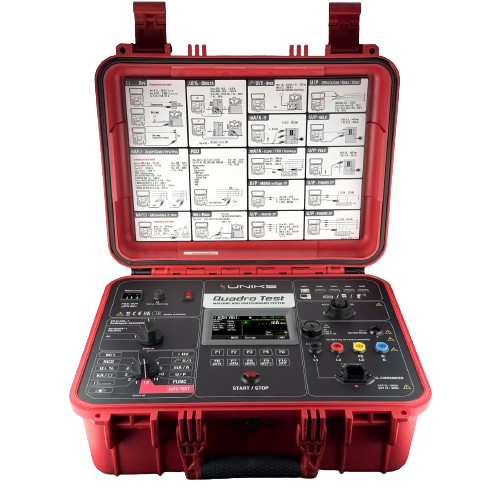

Quadro Test ist ein multifunktionales Werkzeug für die Prüfung und Zertifizierung von Maschinen, Niederspannungsschaltanlagen und Steuergeräten.

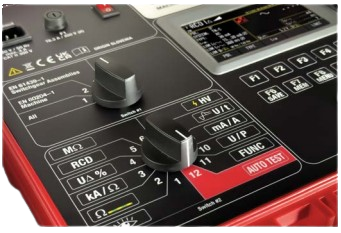

Der Doppelrotator beschleunigt und vereinfacht die Durchführung von Messungen nach der Maschinennorm EN60204-1 und der Schaltanlagennorm EN61439-1, indem er mit dem einen die Norm auswählt und mit dem anderen die Messungen aktiviert, die in Bezug auf die Norm durchgeführt werden sollen. Darüber hinaus ermöglicht das Touchscreen-Display die Eingabe aller Texte und Beschreibungen für jede durchgeführte Messung.

Die Verwendung des Hochspannungsadapters (HV5100, nicht im Lieferumfang enthalten) erweitert die Funktionalität des Hauptgeräts um die AC-HV-Fähigkeit, so dass Sie die Durchschlagsfestigkeit bis zu 5100V AC messen können.

Die erweiterte Selbsttestfunktion ermöglicht es dem Benutzer, vordefinierte Prüfsequenzen oder vom Kunden erstellte Prüfpläne schnell und einfach auszuführen. Der eingebaute große Speicher kann die Messergebnisse speichern, die später zur Erstellung von Prüfberichten an die PC-Software übertragen werden können.

Messfunktionen:

  • Kontinuität von Schutzleitern mit 200mA, 10A und 25A Strom (2 oder 4 Leiter)
  • Isolationswiderstand (MΩ) von 50V-100V-250V-500V-1000V
  • Verifizierung der Restspannung
  • Durchschlagfestigkeit mit HV5100-Adapter (nicht im Lieferumfang enthalten) bis zu 5100V AC
  • Messung des Ableitstroms
  • RCD Typ A, AC, F, B, B+ bis zu 1A und EV 6mA,
  • Allgemein, selektiv und verzögert
  • AUTO , TIME und CURRENT Modi und Kontaktspannung Uc
  • Z Schleifenimpedanz L-PE
  • Hochstromimpedanz L-PE und globaler Erdungswiderstand ohne Differenzialauslösung (ca. 15mA)
  • Z Leitungsimpedanz L-N oder L-L
  • L-N oder L-L Impedanz bei hohem Strom bis zu 120A mit 0,001Ω Auflösung.
  • ∆V% Spannungsabfall
  • Zyklische Messung von Phasen - Spannung - Frequenz - Leistung P-Q-S (ein- und dreiphasig)
  • Interner Speicher und USB-Anschluss für REPORT-Messungen

Berichte:

Der Quadro test ist mit einem USB-Ausgang für das Herunterladen von Messungen ausgestattet und ermöglicht Ihnen die Erstellung professioneller BERICHTE über alle Ihre Messungen. Darüber hinaus ermöglicht der interne Speicher die Erstellung von Baumstrukturen auf 4 Ebenen zur Einrichtung Ihrer Messkampagnen und BERICHTE.

Zusätzlich vier Schnittstellen (USB 2.0) für den Anschluss des optionalen USB-Barcodescanners, der USB-Tastatur und des USB-Speichers, die alle parallel arbeiten

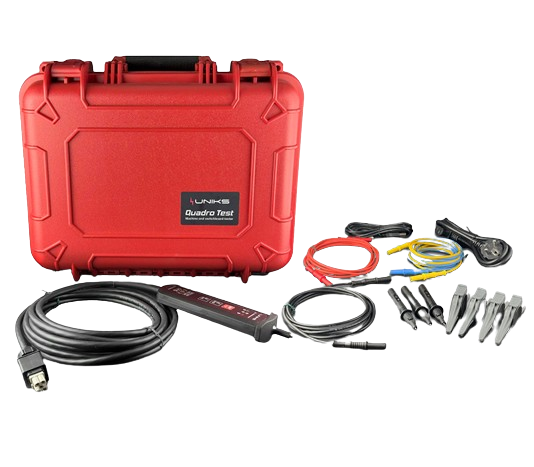

Mitgeliefertes Zubehör

  • CH-Netzkabel 2m
  • Fernbediener CM-204, 5m
  • Messkabel, 4 mm Banane beidseitig, 2,5 mm2, gelb, 2 m = Messkabel, 4 mm Banane beidseitig, 2,5 mm2, schwarz, 2 m = Messkabel, 4 mm Banane beidseitig, 0,75 mm2, blau 2 m
  • Prüfleitung, Banane, 4 mm beidseitig, 0,75 mm2, rot 2 m = Prüfleitung 600 V CAT IV, 36 A, 3 Stück
  • Krokodilklemme 600 V CAT IV, 36 A, 4 Stück
  • Softbag für Zubehör
  • USB-Kabel
  • Benutzerhandbuch

Datenblatt IT

Software
