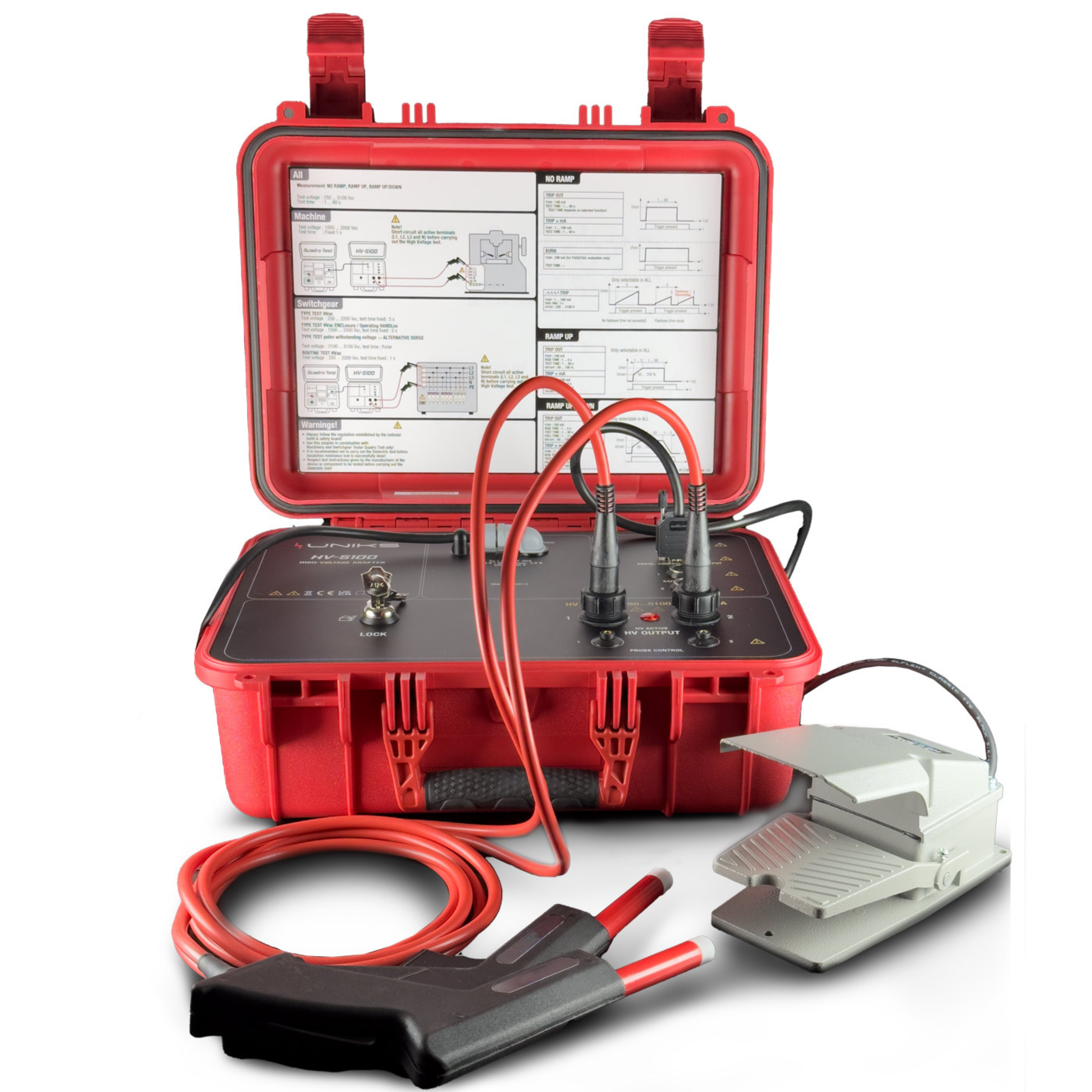

Uniks HV5100 - HV - Adapter

Regulärer Preis CHF 1,390.00

Adapter zur Messung der Durchschlagfestigkeit für Quadro Test

Die Hochspannungsprüfung kann mit dem Prüfgerät QUADRO TEST in Kombination mit dem Hochspannungsadapter HV5100 durchgeführt werden. Alle Vorgänge wie das Einstellen von Prüfparametern, das Einstellen von Grenzwerten, das Anzeigen von Prüfergebnissen, das Speichern von Prüfergebnissen usw. werden am QUADRO TEST-Prüfgerät durchgeführt, während der Hochspannungsadapter als Hochspannungserzeuger verwendet wird.

Messungen:



RAMP
Die Prüfspannung wird über eine Startrampe aktiviert und nach Beendigung der Prüfung sofort wieder abgeschaltet.

TRIP:
Die Prüfspannung wird in Impulsen erzeugt. Die Prüfspannung beginnt in jedem Impuls bei Null und wird allmählich auf den eingestellten Wert erhöht (wenn der eingestellte Grenzleckstrom während der Impulsprüfung nicht erreicht wird) oder auf den Wert, bei dem der eingestellte Leckstrom erreicht wird. Die Zyklen sind periodisch.

BURN-Modus:
Die Prüfspannung wird unabhängig vom Wert des Leckstroms an die Prüfpistolen angelegt. Auch im Falle eines Kurzschlusses wird die Prüfung nicht unterbrochen. Achten Sie in diesem Fall auf die INTERMITTENT-Verwendung, siehe technische Daten im Benutzerhandbuch des Hochspannungsadapters HV5100. Die Leckstromgrenze kann auf 1... 100 mA eingestellt werden und wird nur für die endgültige Auswertung des Testergebnisses verwendet.

Modus TRIP OUT:
Die Prüfspannung wird an die Prüfpistolen angelegt und automatisch abgeschaltet, wenn das PEDAL (bzw. die „START“-Schalter an den HV-Pistolen) losgelassen wird oder wenn die eingestellte Prüfzeit abgelaufen ist (einstellbar 1 ... 60 s) oder wenn der Leckstrom 100 mA erreicht (fester Wert).

TRIP-Modus × mA:
Die Prüfspannung wird an die Prüfpistolen angelegt und automatisch abgeschaltet, wenn das PEDAL (oder die „START“-Schalter bei HV-Pistolen) losgelassen wird oder wenn die eingestellte Prüfzeit abgelaufen ist (einstellbar 1 ... 60 s) oder wenn der Leckstrom den eingestellten Grenzwert erreicht (einstellbar 1 ... 100 mA).

Datenblatt IT

Bedienungsanleitung IT
