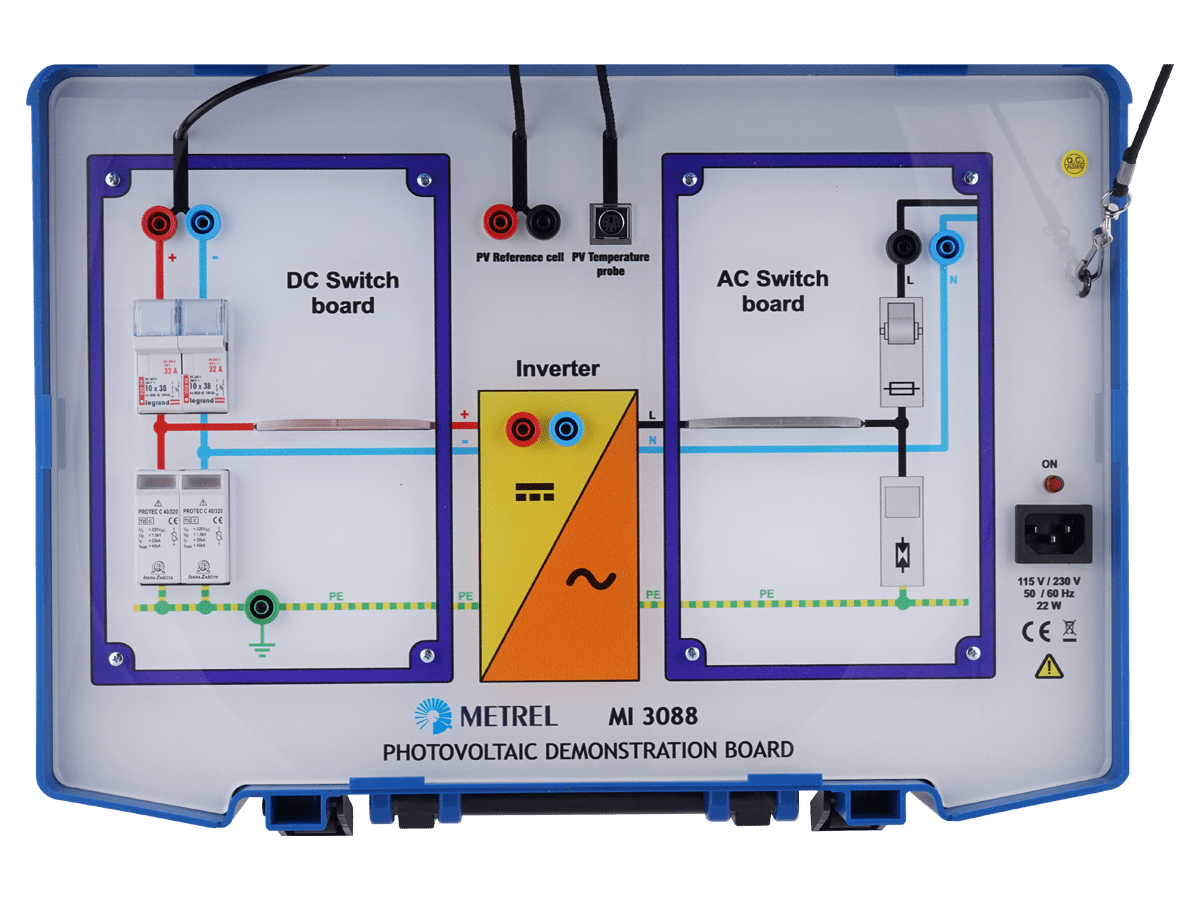

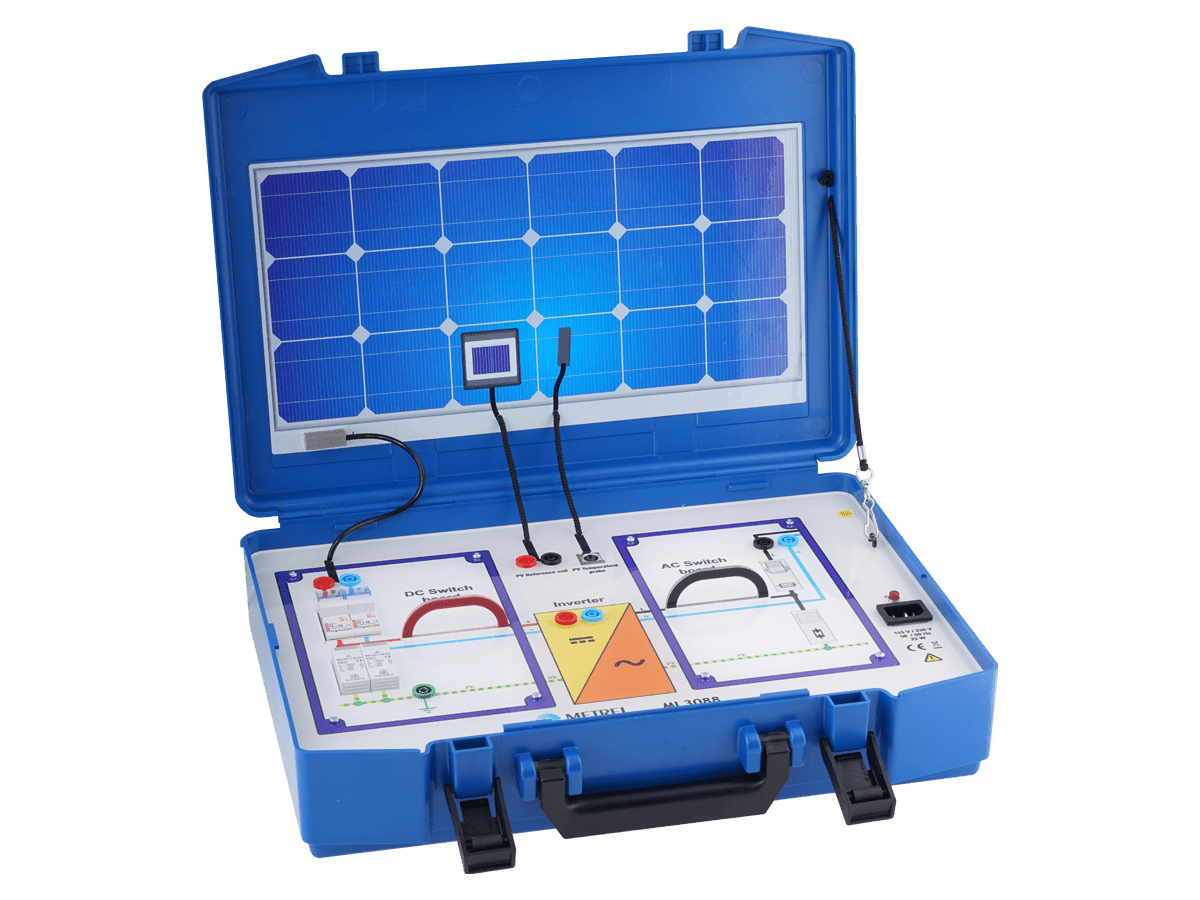

Das Demo-Board MI 3088 simuliert typische Photovoltaiksysteme mit einem PV-Modul und einem DC/AC-Wechselrichter.
Es stellt eine typische Anlage bestehend aus PV-String, DC-Schaltbox, DC/AC-Wechselrichter und einem Einphasenanschluss an das Stromnetz. Es wird vornehmlich von Vertriebspersonal zur Demonstration der Messmethoden und -abläufe an der DC-Seite und teilweise auch an der AC-Seite eines PV-Systems verwendet.
Wichtigste Funktionen
- Mit diesem Demo-Board können alle elektrischen Prüfungen gemäß SN EN 62446 demonstriert werden: Durchgang, Isolation, Leerlaufspannung Uoc, Kurzschlussstrom Isc und Polarität.
- I/U-Kennlinien eines PV-Moduls/-Strings können simuliert werden.
- Simulierung der Ausgabe des Einstrahlungs- und Temperatursensors.
- Simulierung des DC/AC-Wechselrichter mit einem DC-Eingang und einem einphasigen Ausgang.
Technische Daten
- Abmessungen (l x h x h): 450 × 330 × 110 mm.
- Gewicht (ohne Zubehör): 4.47 kg.
- Demo-Board
- Netzkabel
- PS2-Adapter männlich/männlich
- Prüfleitung, 1,5 m, schwarz
- Prüfleitung,1,5 m, rot
- Benutzerhandbuch
