KIMO Differenzdruck-Transmitter | Serie CP 110

Die KIMO Differenzdruck-Transmitter der Serie CP 110 sind präzise und vielseitige Drucksensoren zur Erfassung und Überwachung von Differenzdrücken in der Lüftungs-, Klima- und Gebäudetechnik. Fünf Modellvarianten mit unterschiedlichen Messbereichen von ±100 Pa bis ±2000 mbar ermöglichen eine passgenaue Auswahl je nach Anwendung. Für besonders empfindliche Anwendungen bietet der CP111 zusätzlich eine automatische Nullpunktkorrektur (Auto-Nullung).

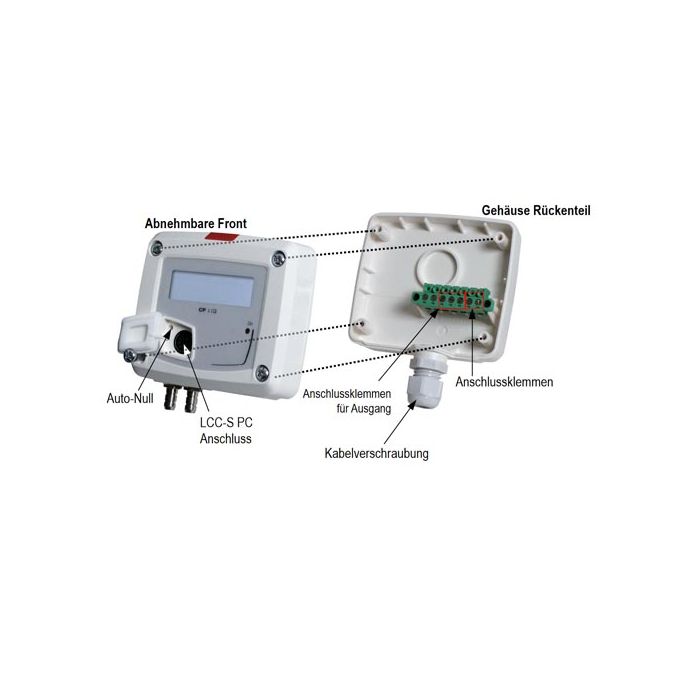

Die Geräte verfügen über ein konfigurierbares Analogausgangssignal (0–10 V oder 4–20 mA) und sind sowohl mit als auch ohne Display erhältlich. Dank des robusten, wetterfesten ABS-Gehäuses mit IP65-Schutzart ist eine zuverlässige Installation in anspruchsvollen Umgebungen gewährleistet. Die Montage erfolgt schnell und einfach mittels beiliegender Montageplatte.

---

Vorteile

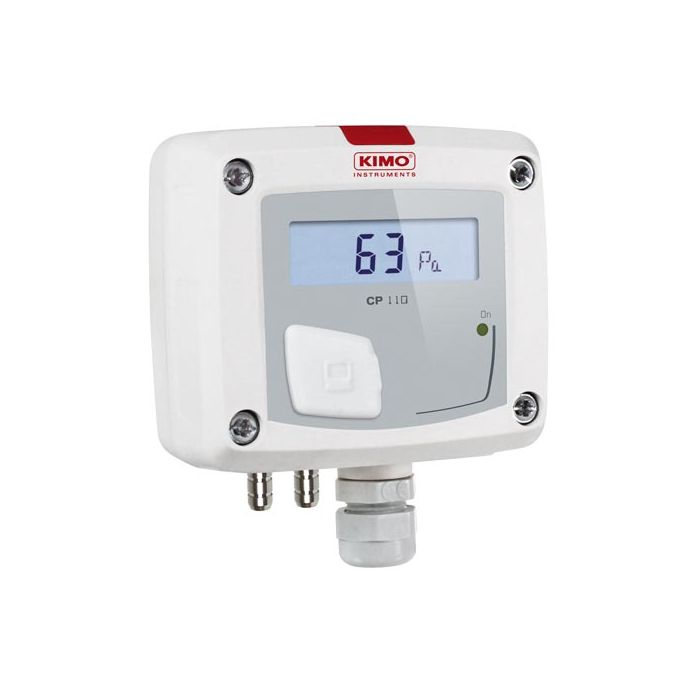

- Präzise Differenzdruckmessung mit digitaler Anzeige (je nach Modell)
- Frei konfigurierbare Druckbereiche und Nullpunktanpassung
- Wahlweise aktiver oder passiver Analogausgang (0–10 V oder 4–20 mA)

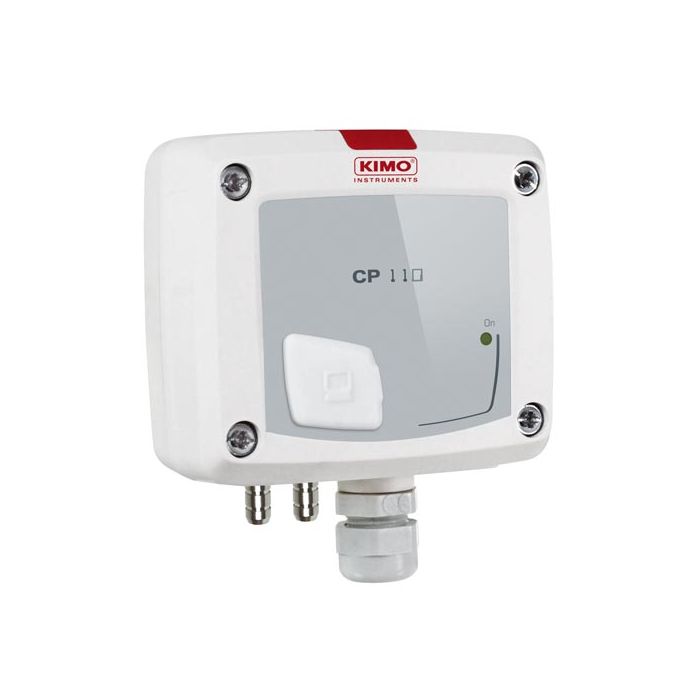

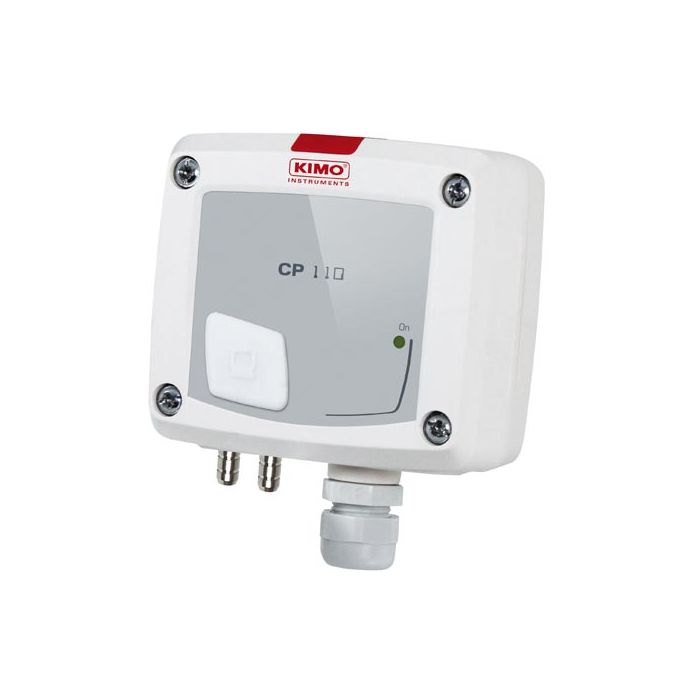

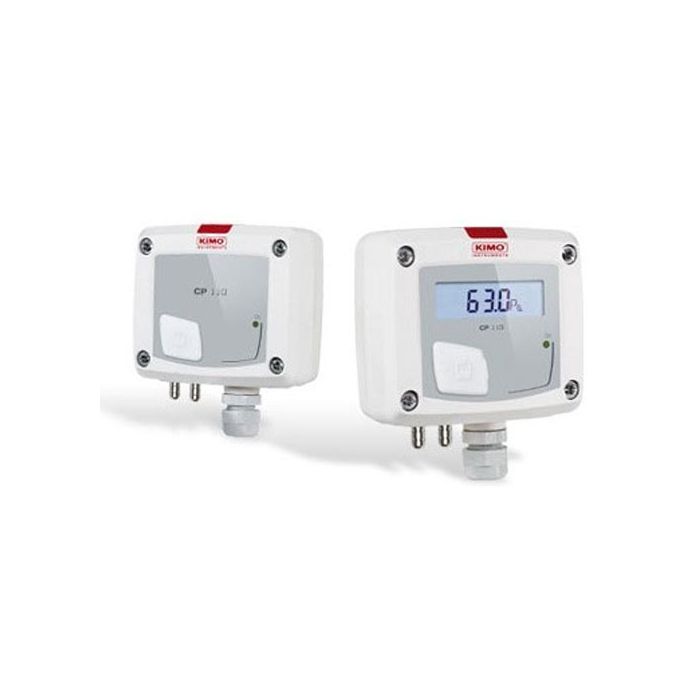

- Modelle mit oder ohne Display erhältlich

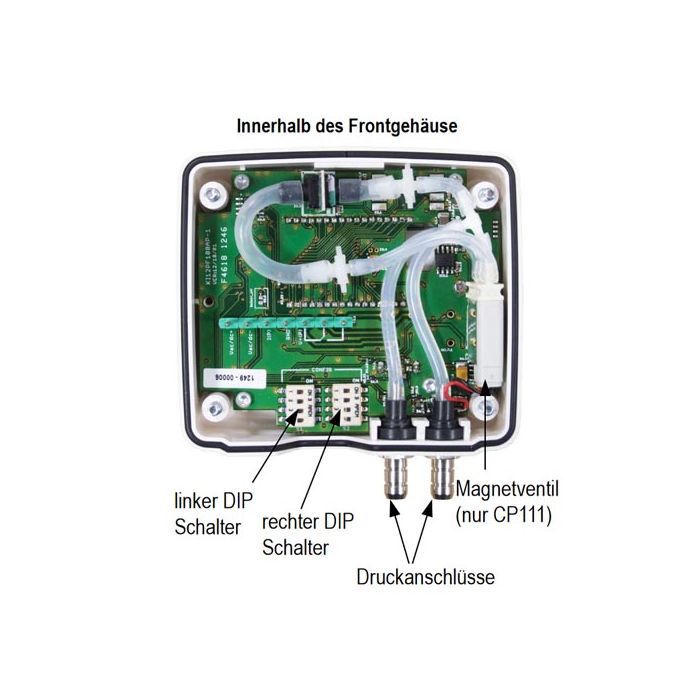

- Modell CP111 mit Auto-Nullungssystem (automatisch über Magnetventil)
- Wetterfestes ABS V0 Gehäuse mit Schutzart IP65

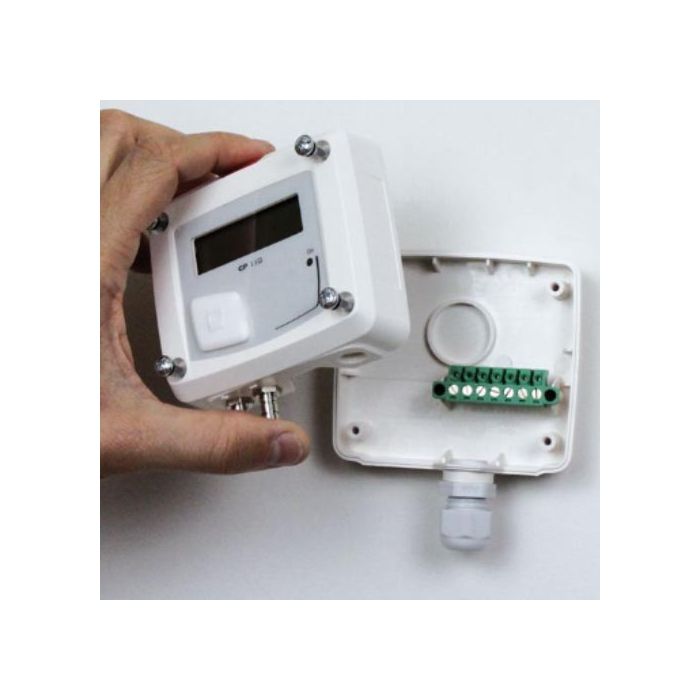

- Einfache Montage mit beiliegender Montageplatte

---

Technische Eigenschaften
- Einheiten:
    CP111–CP113: Pa, mmH₂O, inWG, mmHg, daPa, kPa, hPa, mbar
    CP114–CP115: mbar, inWG, mmHg, PSI, mmH₂O, daPa, hPa, kPa
- Genauigkeit:
    CP111: ±1% v. Messwert ±2 Pa
    CP112: ±1.5% v. Messwert ±3 Pa
    CP113: ±1.5% v. Messwert ±3 mmH₂O
    CP114/CP115: ±1.5% v. Messwert ±3 mbar
- Auflösung: 1 Pa / 0.01 mbar / 0.001 kPa (je nach Einheit)
- Autonull: manuell oder automatisch (nur CP111)
- Medium: Luft und neutrale Gase
- Max. Überdruck:
    CP111/112: 21.000 Pa
    CP113: 69.000 Pa
    CP114: 1400 mbar
    CP115: 4100 mbar
- Betriebstemperatur: 0 bis +50 °C
- Lagertemperatur: -10 bis +70 °C

---

Modelle – Messbereich / Versorgung / Display
- CP111-AO: ±100 Pa, aktiv 24 Vac/Vdc, mit Display
- CP111-AN: ±100 Pa, aktiv 24 Vac/Vdc, ohne Display
- CP112-AO: ±1000 Pa, aktiv 24 Vac/Vdc, mit Display
- CP112-AN: ±1000 Pa, aktiv 24 Vac/Vdc, ohne Display
- CP112-PO: ±1000 Pa, passiv 16–30 Vdc, mit Display
- CP112-PN: ±1000 Pa, passiv 16–30 Vdc, ohne Display
- CP113-AO: ±10.000 Pa, aktiv 24 Vac/Vdc, mit Display
- CP113-AN: ±10.000 Pa, aktiv 24 Vac/Vdc, ohne Display
- CP113-PO: ±10.000 Pa, passiv 16–30 Vdc, mit Display
- CP113-PN: ±10.000 Pa, passiv 16–30 Vdc, ohne Display
- CP114-AO: ±500 mbar, aktiv 24 Vac/Vdc, mit Display
- CP114-AN: ±500 mbar, aktiv 24 Vac/Vdc, ohne Display
- CP114-PO: ±500 mbar, passiv 16–30 Vdc, mit Display
- CP114-PN: ±500 mbar, passiv 16–30 Vdc, ohne Display
- CP115-AO: ±2000 mbar, aktiv 24 Vac/Vdc, mit Display
- CP115-AN: ±2000 mbar, aktiv 24 Vac/Vdc, ohne Display
- CP115-PO: ±2000 mbar, passiv 16–30 Vdc, mit Display
- CP115-PN: ±2000 mbar, passiv 16–30 Vdc, ohne Display

---

Lieferumfang
- KIMO Differenzdruck-Transmitter Serie CP 110

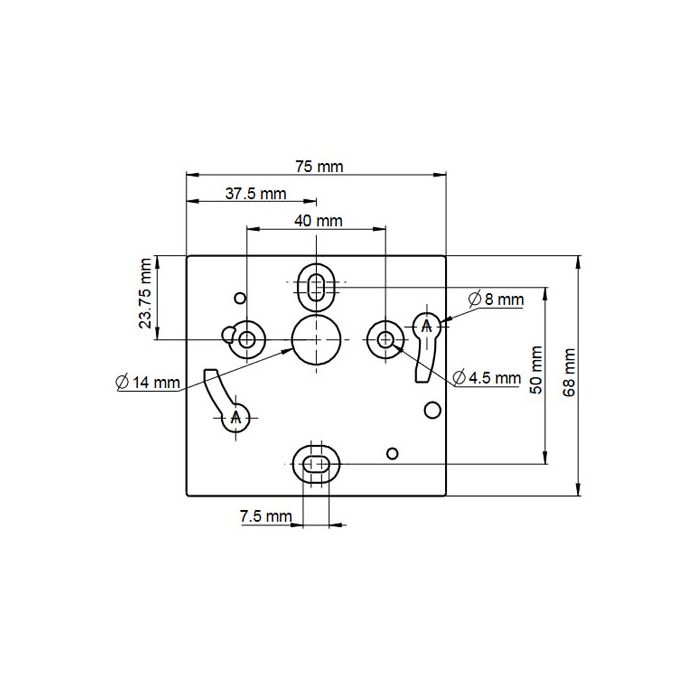

- Montageplatte
- Schrauben und Dübel
