KIMO Absolutdrucksensor für atmosphärischen Druck | CP 116

Der KIMO CP 116 ist ein zuverlässiger Absolutdrucksensor zur Messung des atmosphärischen Drucks im Bereich von 800 bis 1100 hPa. Die präzise Druckmessung wird als analoges Signal (wahlweise 0–10 V oder 4–20 mA) ausgegeben. Das Gerät ist sowohl mit als auch ohne Display erhältlich und lässt sich dank beiliegender Montageplatte schnell und einfach installieren.

Mit einem robusten ABS-Gehäuse (Schutzklasse IP65) ist der CP 116 bestens für den Einsatz in der HLK- und Gebäudetechnik geeignet. Die Anzeigeeinheit kann auf mbar, hPa oder mmHg eingestellt werden.

---

Vorteile
- Zur Erfassung und Ausgabe des atmosphärischen Absolutdrucks
- Messbereich von 800 bis 1100 hPa
- Druckanzeige in mbar, hPa oder mmHg
- Analoge Ausgangssignale: 0–10 V oder 4–20 mA
- Robustes ABS V0-Gehäuse, Schutzart IP65
- Varianten mit oder ohne Display

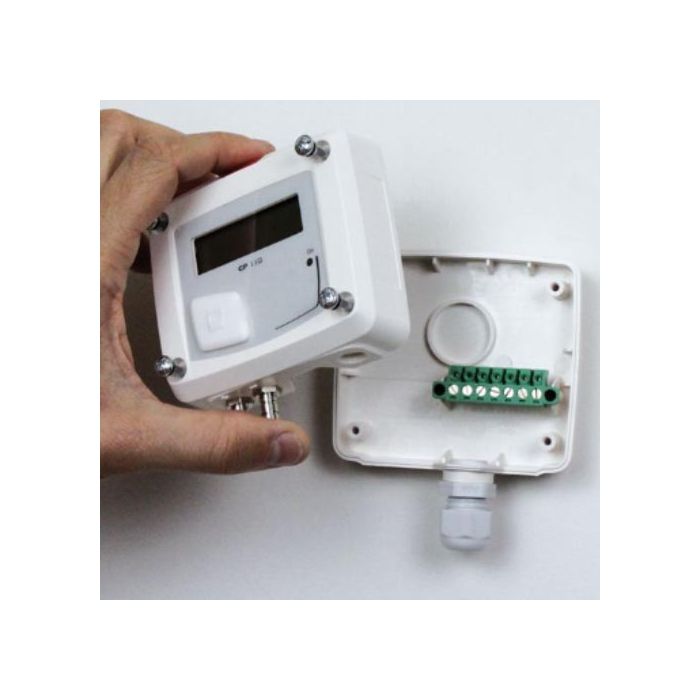

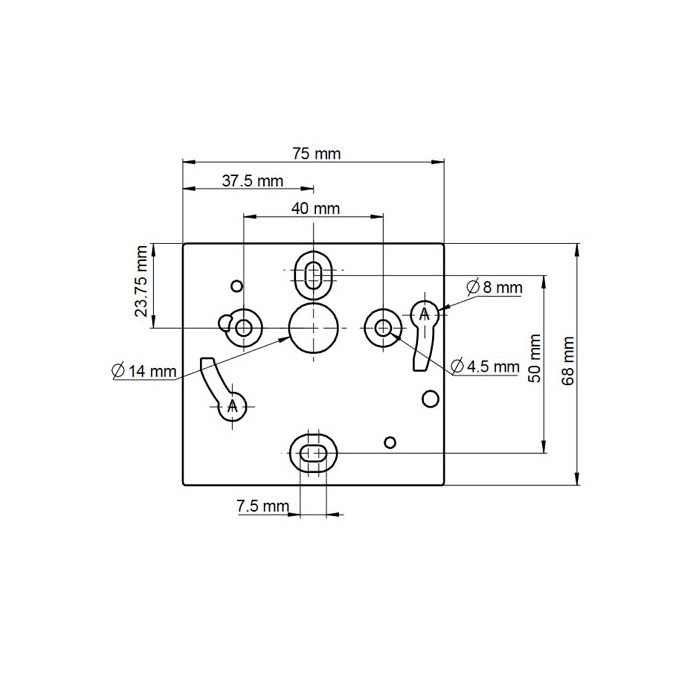

- Schnelle und einfache Montage mittels Montageplatte

---

Technische Eigenschaften
- Material: ABS V0 (nach UL94)
- Schutzklasse: IP65
- Display: LCD 10-stellig, Größe 50 x 17 mm
- Zifferngröße: Messwert 10 mm, Einheit 5 mm
- Druckanschlüsse: Stecknippel Ø 6.2 mm
- Kabeleinführung: Kabel Ø max. 8 mm
- Gewicht: 143 g
- Einheiten: mbar, hPa, mmHg
- Genauigkeit: ±3 hPa
- Ansprechzeit: < 10 Sekunden
- Auflösung: 1 mbar / 1 hPa / 1 mmHg
- Medium: Luft und neutrale Gase
- Betriebstemperatur: 0 bis +50 °C
- Lagertemperatur: -10 bis +70 °C
- Ausgänge:
    - aktiv: 0–10 V oder 4–20 mA (24 Vac/Vdc ±10%), 3- oder 4-Leiter
    - passiv: 4–20 mA Schleife (16–30 Vdc), 2-Leiter
    - max. Last: 500 Ohm (bei 4–20 mA)
    - min. Last: 1 kOhm (bei 0–10 V)

---

Modelle – Ausgang / Display
- CP-116-PO: 4–20 mA passiv, mit Display
- CP-116-PN: 4–20 mA passiv, ohne Display
- CP-116-AO: 0–10 V oder 4–20 mA aktiv, mit Display
- CP-116-AN: 0–10 V oder 4–20 mA aktiv, ohne Display

---

Lieferumfang
- KIMO Absolutdrucksensor für atmosphärischen Druck CP 116
- Montageplatte
- Schrauben und Dübel
