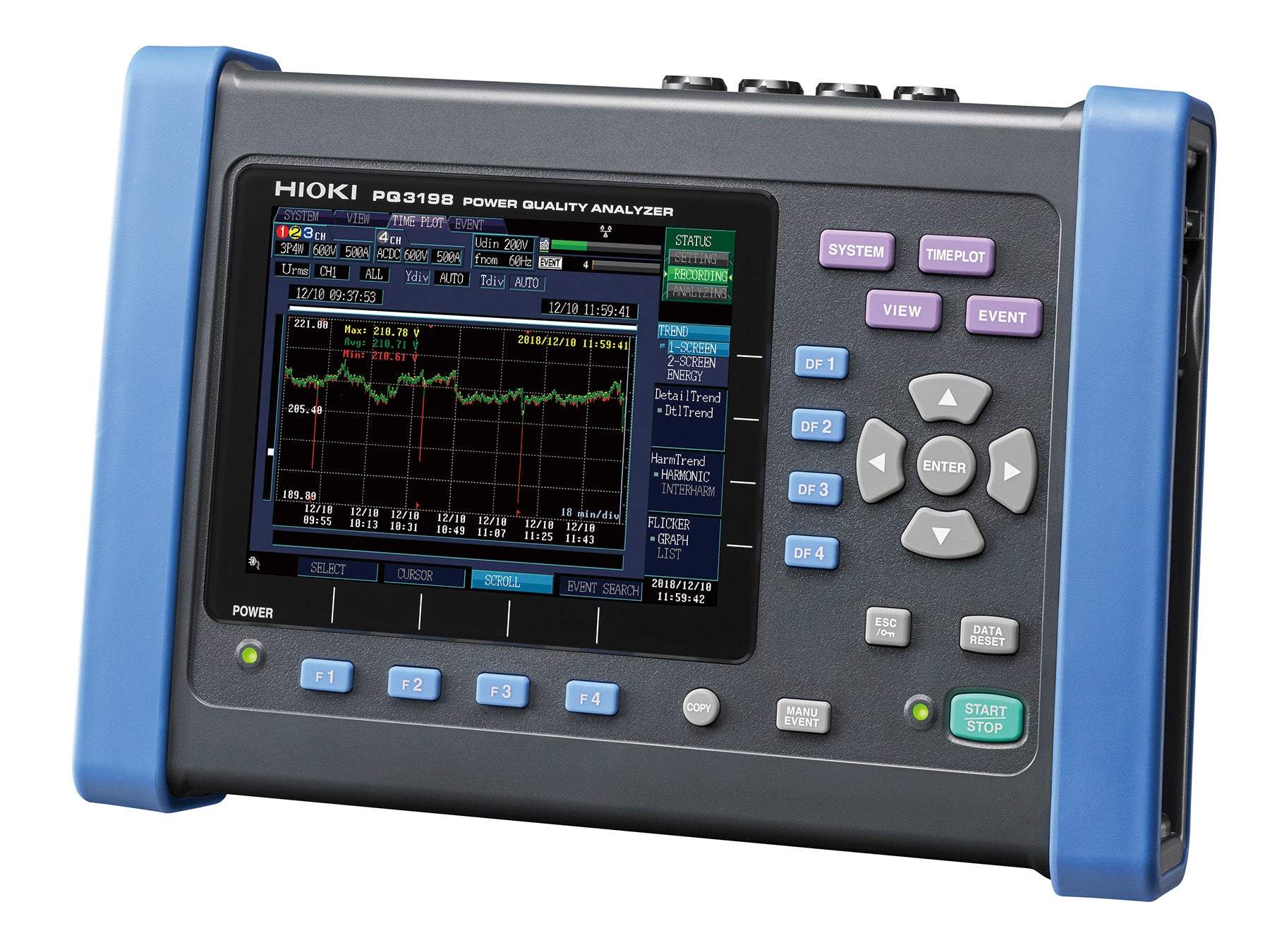

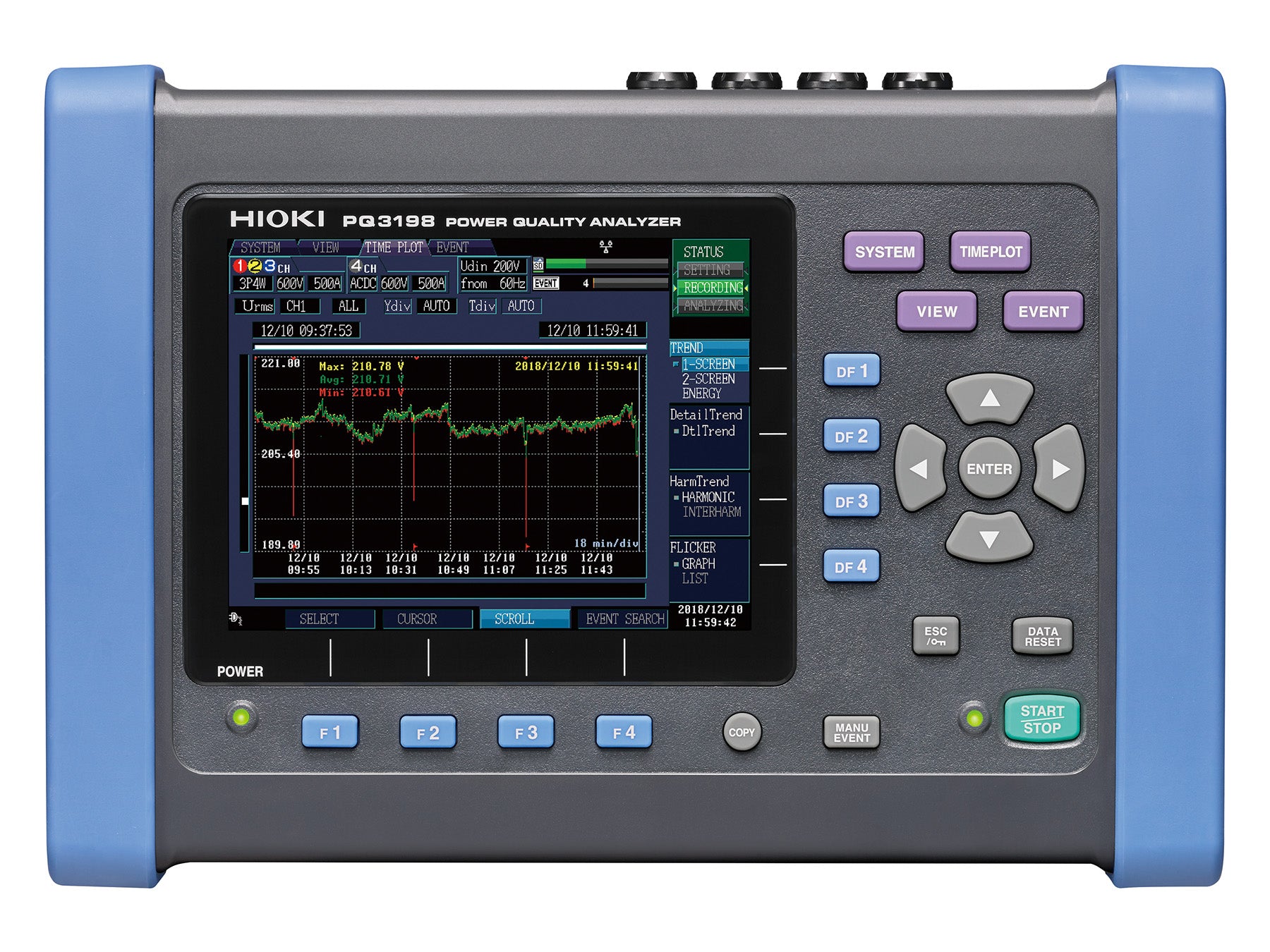

Hioki - PQ3198-94 - Netzqualitäts-Analysator-Kit mit 4 flexiblen Stromzangen

Regulärer Preis CHF 7,708.00

Produktinformationen "PQ3198-94 - Netzqualitäts-Analysator-Kit mit 4 flexiblen Stromzangen"
Das PQ3198-94 Kit basiert auf dem PQ3198 inklusive dessen Standartzubehör plus alle notwendigen zusätzlichen Zubehöre die es Fachleuten ermöglicht Hochstrommessungen bis 6000 A in Hochleistungselektriksystemen durchführen. Es bietet eine vollständige Lösung zur Überwachung und Analyse der Spannungsqualität.

Die Haupteinheit PQ3198 unterstützt sowohl AC- als auch DC-Messungen, entspricht dem IEC61000-4-30 Class A Standard und misst Spannungsfluktuationen, Transienten, Oberschwingungen und Einschaltströme. Ideal für Anwendungen in erneuerbaren Energiesystemen, Ladestationen für Elektrofahrzeuge und Leistungsreglern, ermöglicht der Analyzer mit seinen 4 isolierten Spannungskanälen gleichzeitige Messungen über mehrere Schaltkreise.

Technische Details:

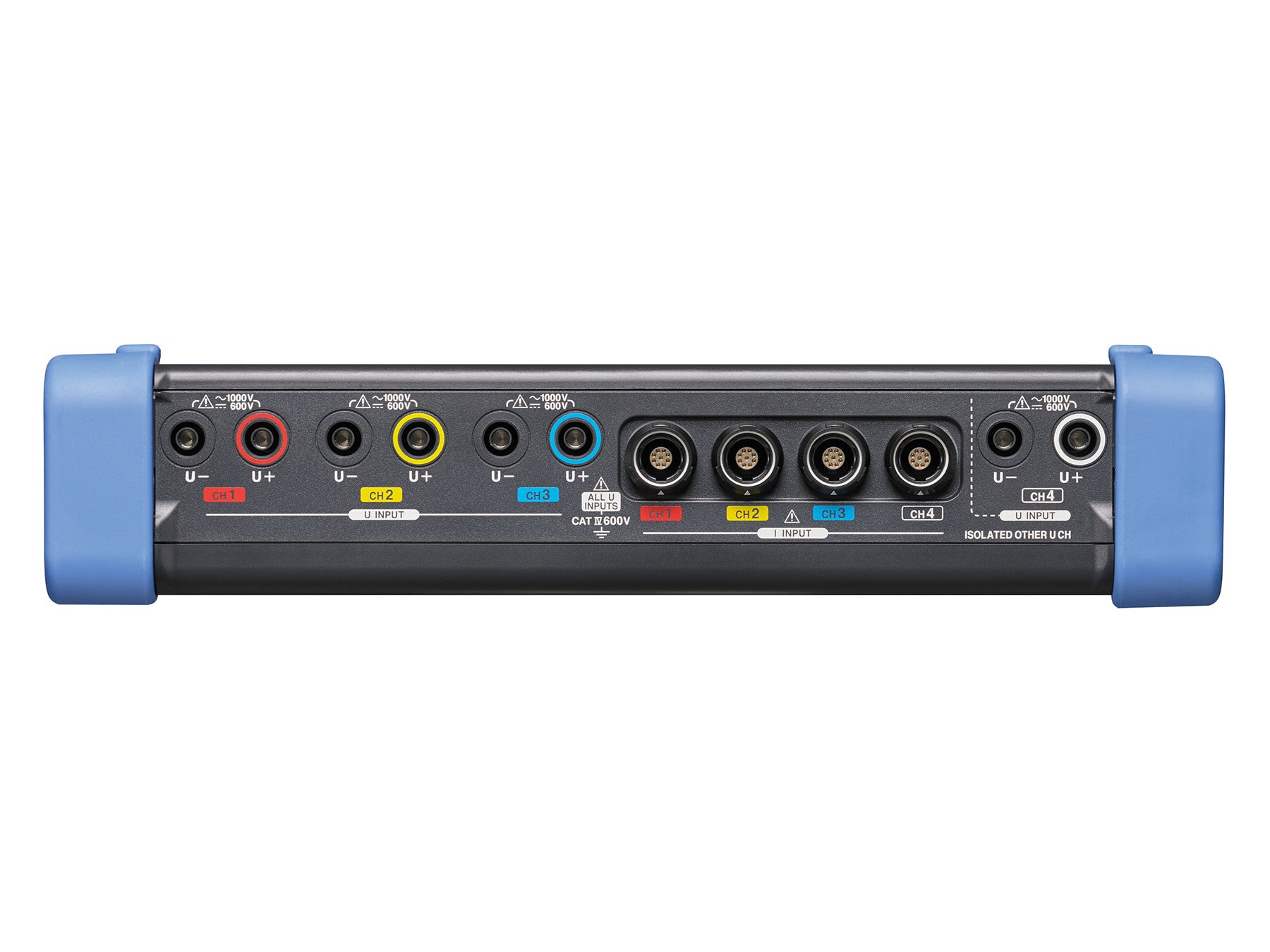

  • Messkanäle: 4 Spannungskanäle, 4 Stromkanäle
  • Spannungsmessbereich: 1 V I122bis 1000 V AC/DC, ±6000 V Spitze
  • Strommessbereich: Bis zu 6000 A (mit passendem Stromsensor)
  • Frequenzbereich: DC, 0,1 Hz bis 700 kHz
  • Grundgenauigkeit: Spannung ±0,1 %, Strom ±0,1 % (mit Sensor)
  • Ereigniserkennung: Transienten, Spannungsanstiege, Spannungsabfälle, Unterbrechungen, Frequenzschwankungen
  • Normkonformität: IEC61000-4-30 Klasse A
  • Anzeige: 6,5-Zoll TFT-Farbdisplay
  • Stromversorgung: AC-Adapter Z1002, Batteriepacks Z1003 (bis zu 3 Stunden Betrieb)
  • Abmessungen: 264 mm (B) × 150 mm (H) × 68 mm (T)
  • Gewicht: 2,6 kgTechnische Details PQ3198-94 Kit
  • Flexible Stromsensoren (CT7045):
  • Nennmessstrom: 6000 A AC
  • Messbereich: 600 A / 6000 A AC
  • Max. zulässiger Eingang: 10000 A kontinuierlich (bei 6000 A, 45 bis 66 Hz, erfordert Derating)
  • Bandbreite: 10 Hz bis 50 kHz (±3 dB)
  • Genauigkeit: ±1,5 % v.E., ±0,25 % v.E.
  • Max. Nennspannung zur Erde: 600 V (CAT IV), 1000 V (CAT III)
  • Schlaufendurchmesser: 180 mm
  • Ausgangsanschluss: Hioki PL14o Betriebstemperatur: -25°C bis 65°C
  • PQ3198 Power Quality Analyzer
  • AC-Adapter Z1002
  • Batteriepacks Z1003
  • USB-Kabel
  • Farbclips
  • Spiralschläuche
  • Gerätetasche C1009
  • Spannungskabel L1000
  • Wechselstromsensoren CT7136 (4 Stück)
  • Flexible Stromsensoren CT7045 (4 Stück)
  • SD-Speicherkarte Z4001
  • Patchkabel L1021-02 (3 Stück)
  • PQ ONE Software-CD
  • Bedienungsanleitung
  • Messleitfaden
