Metrel MI 3116 PV Analyzer 1500V - 40A

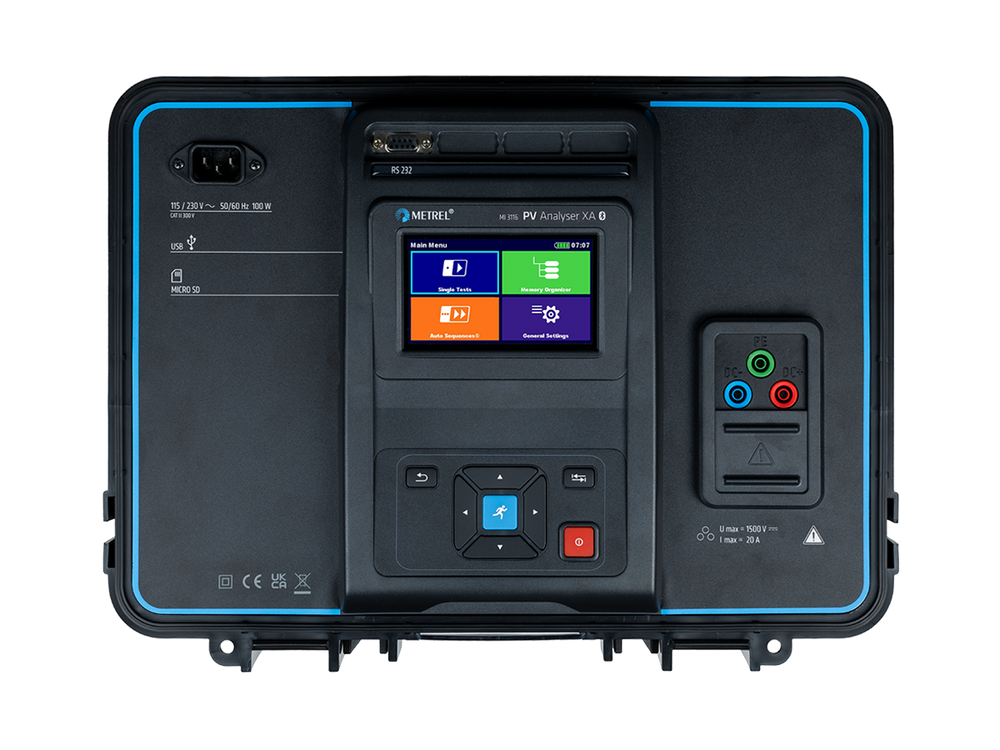

METREL PV Prüfgerät | MI 3116 PV AnalyserXA

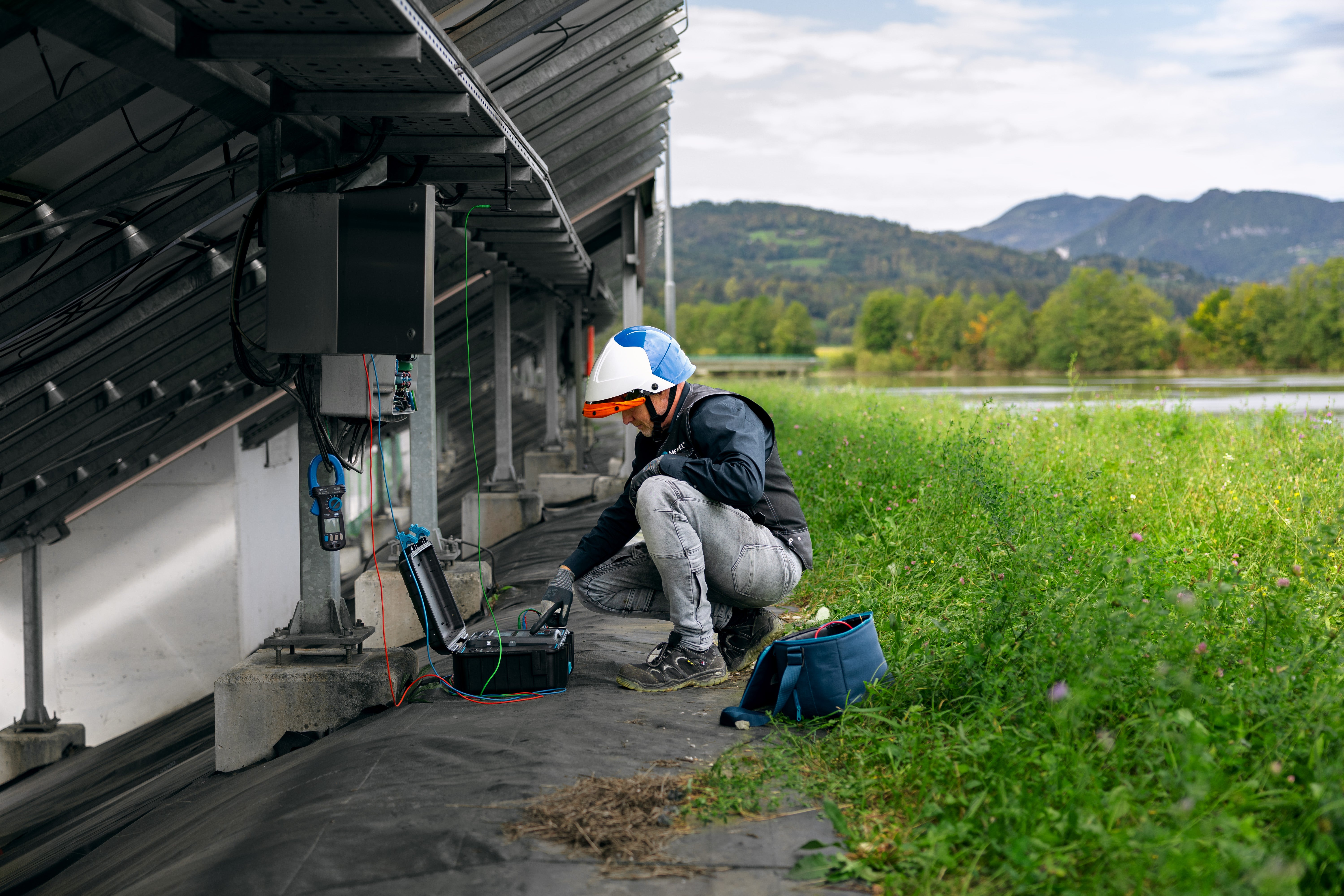

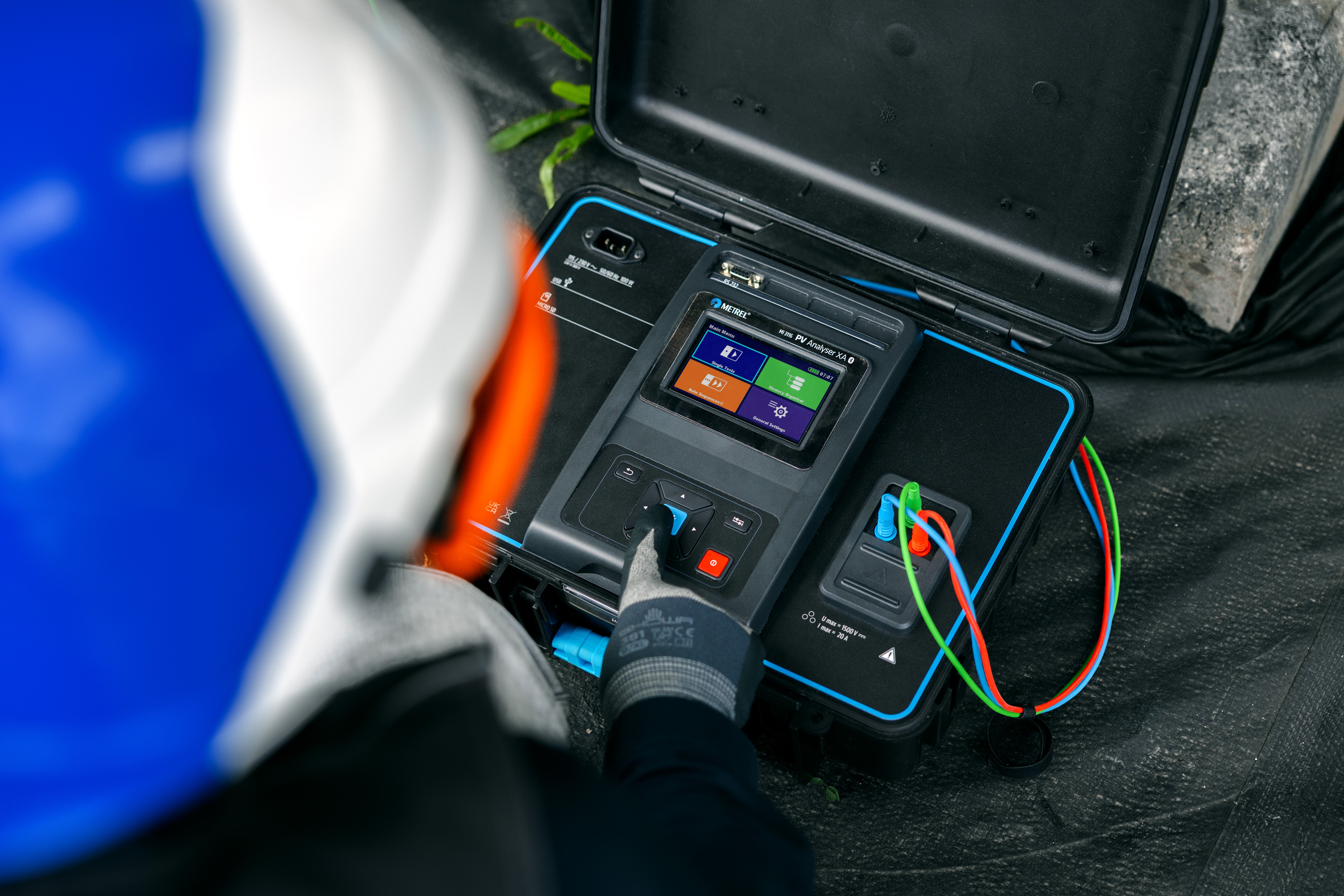

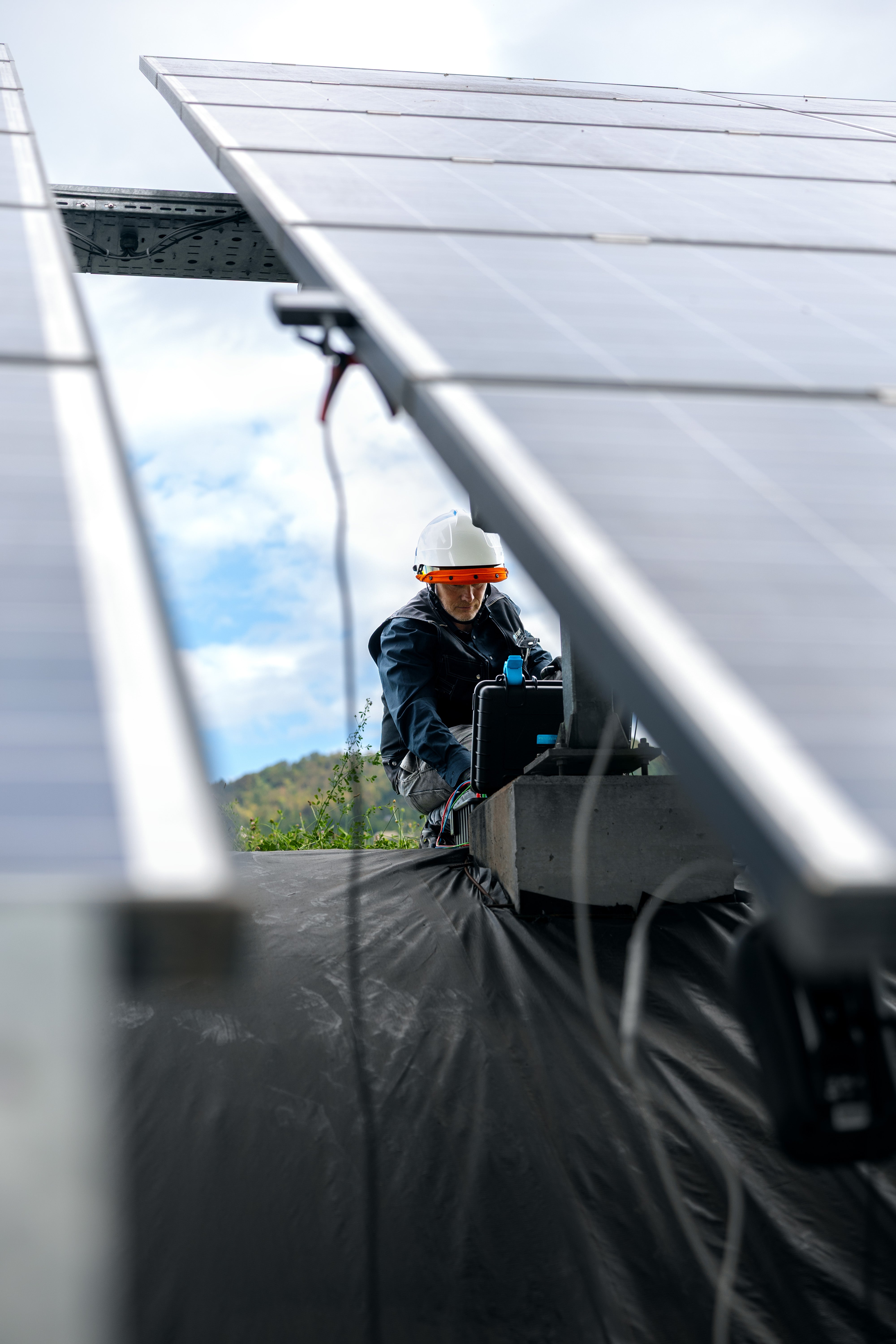

Der Metrel MI 3116 PV AnalyserXA ist ein hochmodernes Prüfgerät für Photovoltaik-Großanlagen bis 1500 V DC. Es vereint Isolations- und I/U-Kennlinienmessung in einem Gerät und eignet sich ideal zur Inbetriebnahme, Wartung und Fehleranalyse von PV-Anlagen. Dank der kabellosen Ferneinheit zur Echtzeitmessung von Bestrahlung und Zelltemperatur liefert das Gerät präzise und zuverlässige Messergebnisse auch bei hocheffizienten und bifazialen PV-Modulen.

Mit Auto-Test-Funktion, STC-Korrektur, grafischem Touchscreen und umfassender Messtechnik ist der MI 3116 ein unverzichtbares Tool für PV-Profis. Die Messwerte können über die MESM-Software professionell verwaltet und dokumentiert werden.

Vorteile

• Prüfung von PV-Anlagen bis 1500 V
• I/U-Kennlinienaufnahme, Isolationsprüfung, Uoc/Isc-Messung
• Kabellose Ferneinheit zur Messung von Bestrahlung & Zelltemperatur
• STC-Wert-Berechnung & Korrekturfunktion für Messparameter
• Speicherung & Anzeige von Messdaten (auch grafisch)
• Touchscreen-Farbdisplay (4,3 Zoll)
• Integrierter Speicher mit Slot für microSD bis 512 GB
• Verwaltung per MESM-Software inklusive professioneller Berichte

Technische Eigenschaften

• Systemspannung: bis 1500 V DC
• Kurzschlussstrom: bis 40 A DC
• Isolationsprüfung: 250, 500, 1000, 1500 V DC
• Strommessung: 0,1 ... 39,99 A ±1 %
• Spannungsmessung: 20 ... 1699 V ±1 %
• Leistungsmessung: bis 48 kW ±2 %
• Temperaturmessung: -10 °C bis +85 °C
• Bestrahlungsstärke: 0 ... 1750 W/m²
• Display: Farb-TFT-Touchscreen, 4,3”
• Schutzart: IP54 (geschlossen)
• Stromversorgung: Li-Ion Akku 14,4 V / 4400 mAh
• Kommunikation: RS232, USB, Bluetooth 4.2, WLAN
• Normen: EN 62446, EN 61557, EN 61010-1/-031
• Abmessungen: 420 x 180 x 330 mm
• Gewicht: 6,8 kg

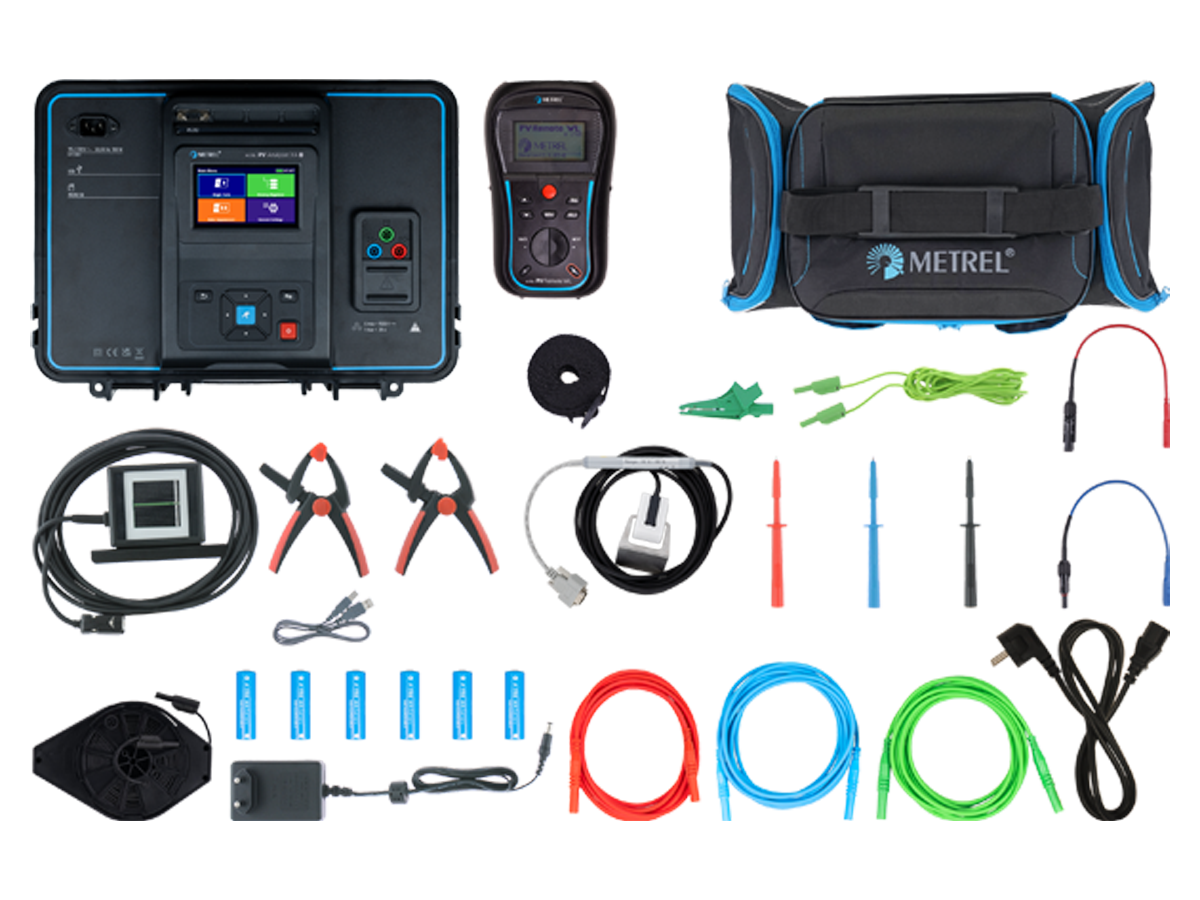

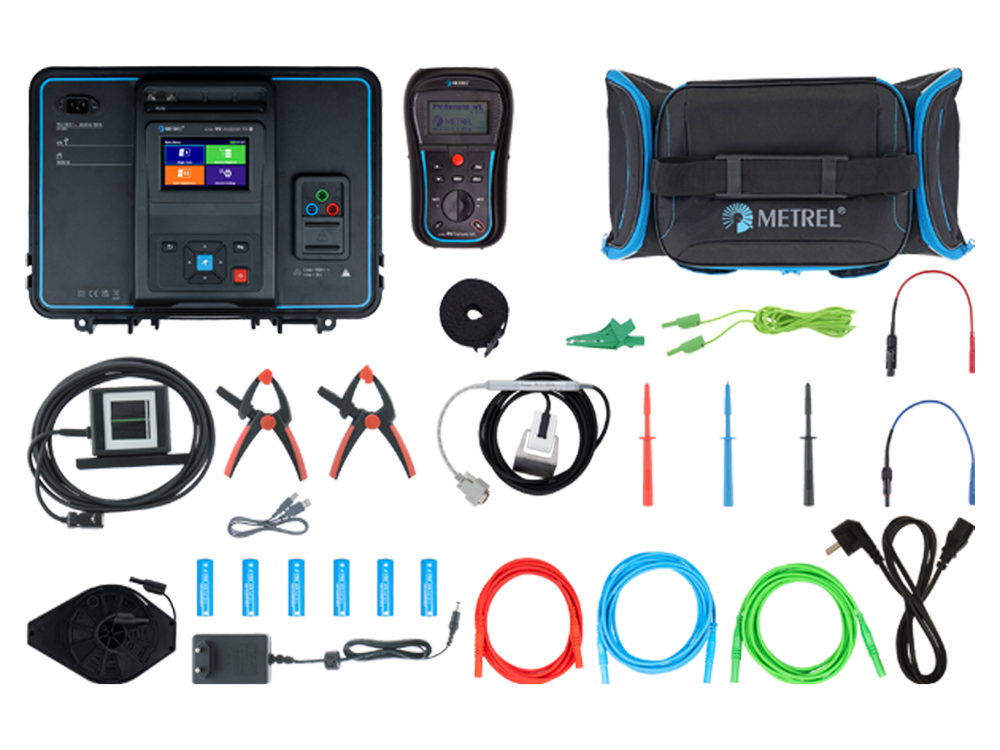

Lieferumfang (MI 3116 ST)

• MI 3116 PV AnalyserXA
• Ferneinheit WL A 1785
• PV Temperaturfühler A 1833
• PV Referenzzelle A 1834
• MC4 Prüfleitungen (rot/blau), 1500 V
• Prüfleitungen (rot/blau/grün/schwarz)
• Krokodilklemmen, Prüfsonden
• Netzleitung, USB-Kabel
• Tragetasche, Trageriemen
• 6x AA Akkus, Netzteil
• Kalibrierzertifikate für Gerät und Ferneinheit
• Software SW 1201 MESM (Download)

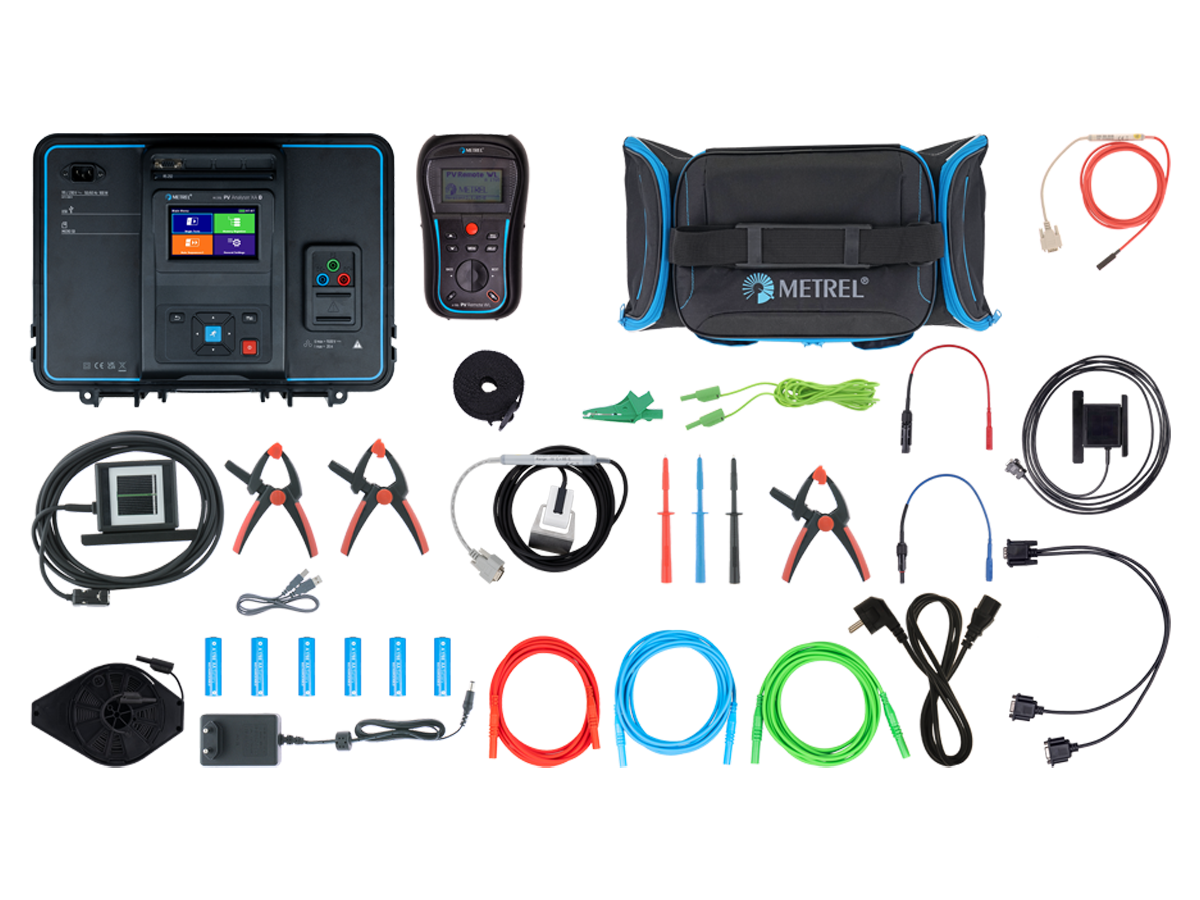

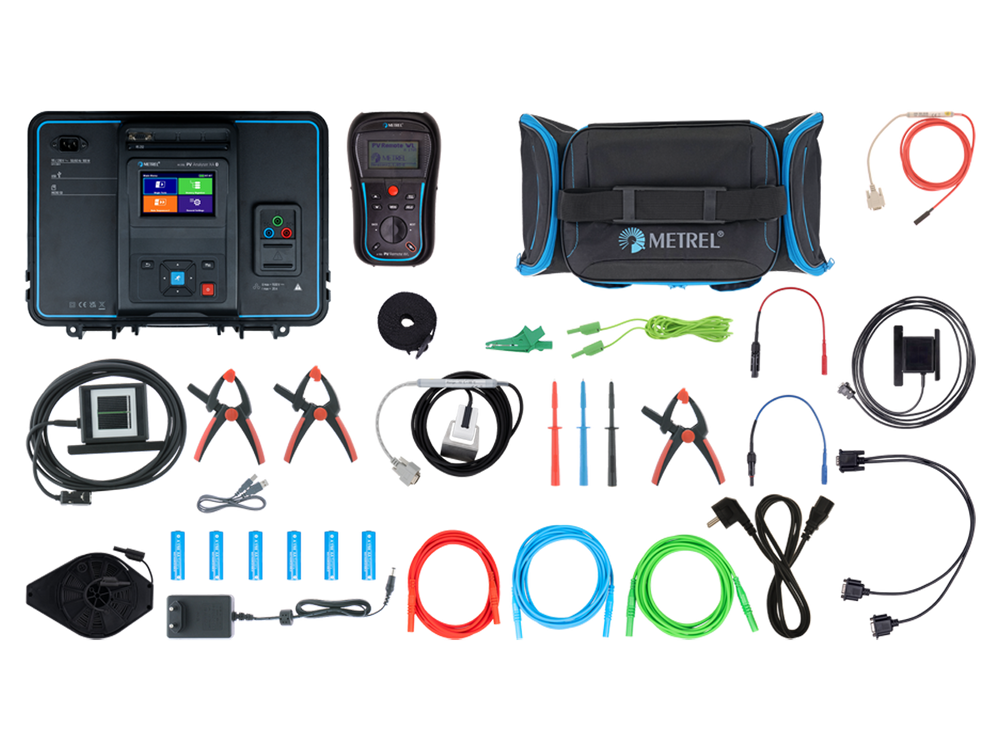

Lieferumgang (MI 3116 Bifaziales Set)

• MI 3116 PV AnalyserXA
• PV Referenzzelle für Dual Mount
• Temperaturfühler mit 3 m Kabel
• Kommunikationskabel, 0,5 m
• Ferneinheit WL
• PV Temperaturfühler
• PV Referenzzelle
• Klemme zum Anbringen des Zubehörs
• Klemme zum Anbringen des Zubehörs
• MC4 Prüfleitung, Blau, 1500 V
• MC4 Prüfleitung, Rot, 1500 V
• ROTE Prüfleitung, Rot, 3 m, 2,5 mm2
• BLAUE Prüfleitung, Blaue, 3 m, 2,5 mm2
• Prüfleitung, grün, 3 m, 0,75 mm2
• Prüfleitung, schwarz, 50 m, 0,75 mm2 - Rolle
• Prüfleitung, grün, 4 m, 0,75 mm2
• Krokodilklemme, grün
• Prüfsonde, schwarz
• Prüfsonde, blau
• Prüfsonde, rot
• USB-Kabel Typ A/B
• Stromkabel, 2 m, 3 x 0,75 mm2
• Weich gepolsterte Tragetasche Größe: L
• Stromversorgung 0,5 A/12 V**
• Trageriemen mit Spannschnalle
• Batteriesatz, Typ AA, 2100 mAh - 6 Stck.
• Kalibrierzertifikat für MI 3116
• Kalibrierzertifikat für A 1785
• Benutzerhandbuch
• Metrel Electrical Safety Manager (MESM)*

Optionales Zubehör (Auszug)

• PV Referenzzelle für Dual Mount (A 1844)
• Temperaturfühler mit 3 m Kabel (A 1383)
• Kommunikationskabel 0,5 m (A 1847)
• Metrel Smart Cloud PRO Lizenz (P 1403)
