Softing FiberXpert OTDR 5000 Quad Glasfaser Zertifizierer für Multimode/Singlemode
exkl. MwSt. zzgl. Versand
Beschreibung

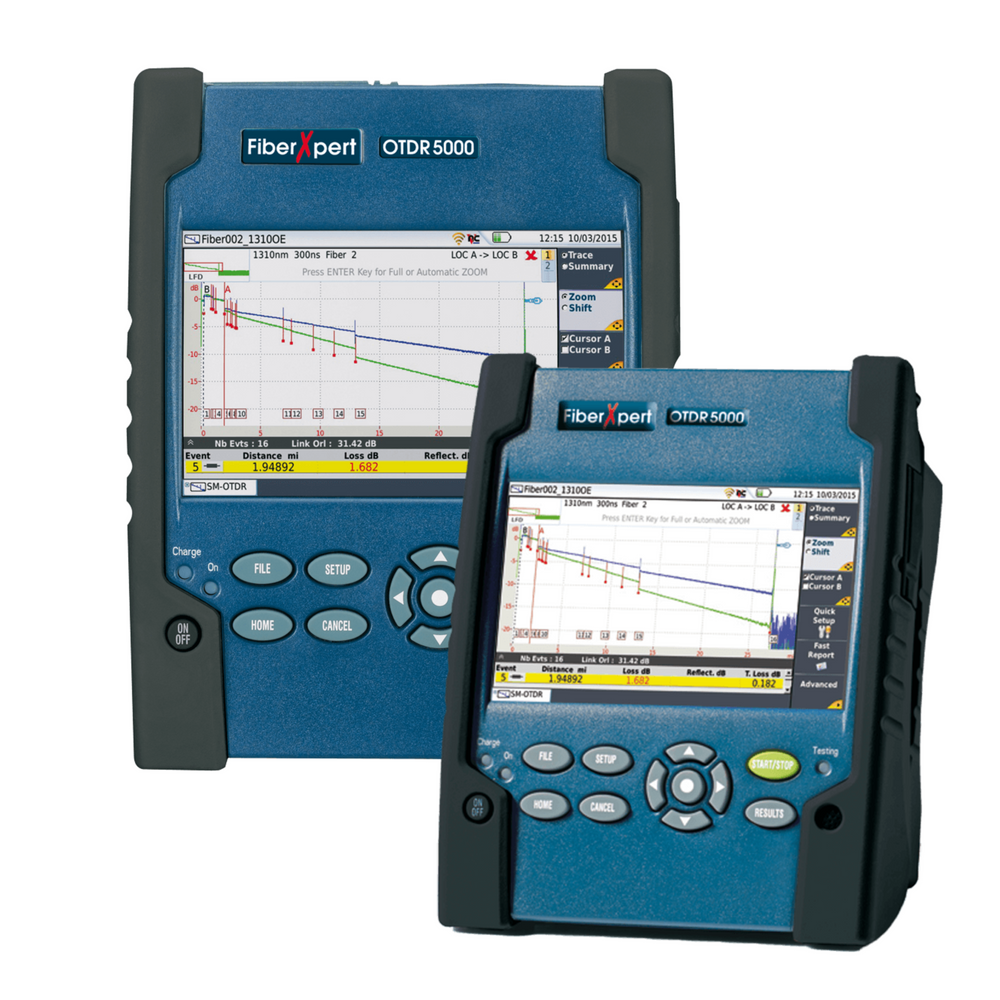

FiberXpert OTDR 5000
Vermessung von Multimode / Singlemode Fasern
Highlights
- Verbesserter Workflow dank freihändiger Nutzung ermöglicht optimales Vorgehen nach IEC Standards
- Durch die automatische Pass/Fail-Analyse erhält man schnell die Information, ob die Installation korrekt ist oder wo der Fehler liegt und spart dadurch viel Zeit
- Durch den Einsatz des FiberXpert stellen Sie die höchste Qualität bei Anschlüssen oder Splices für Ihre Kunden sicher
- Stabiles Gehäuse mit Schutzholster bestens geeignet für den harten Einsatz auf der Baustelle

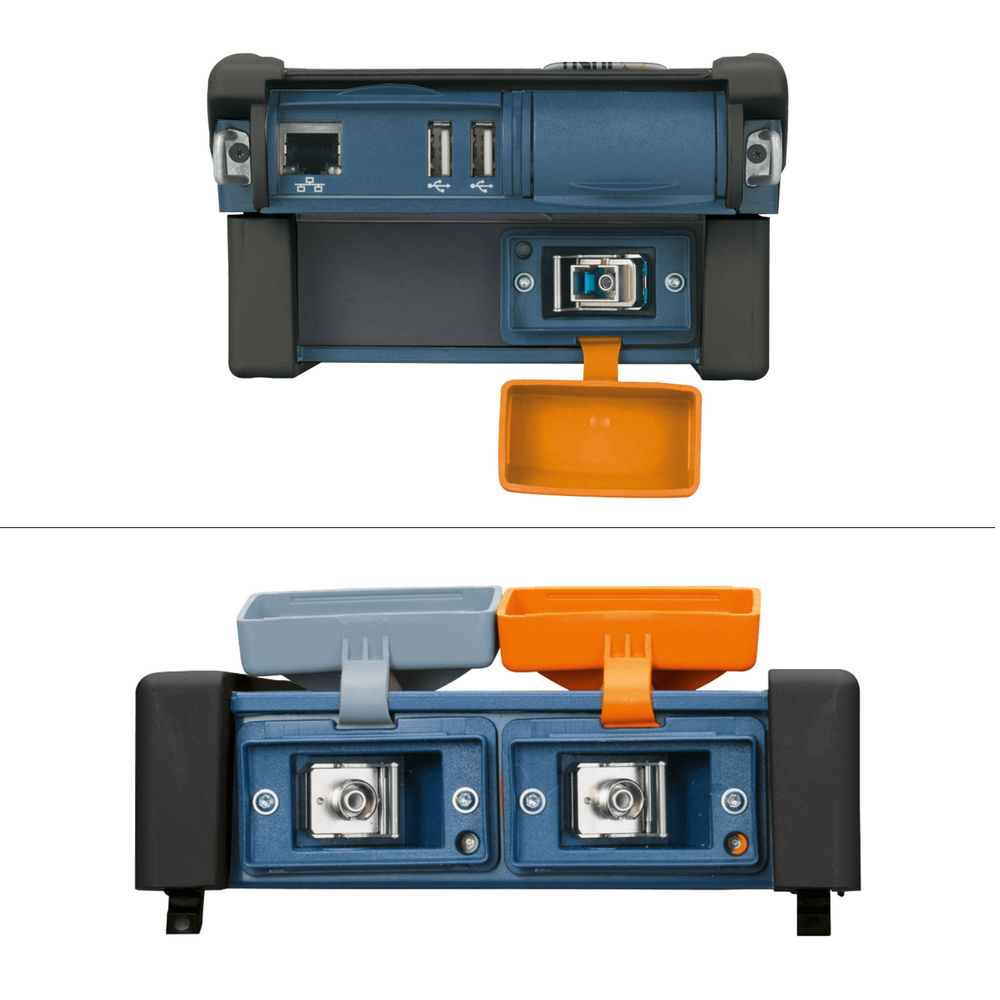

- Senken Sie die laufenden Kosten für Verschleiß und Wartung durch die austauschbare Steckverbinder am Messmodul
Zertifizieren von LWL-Netzen leichtgemacht
Glasfaserkabel sind in Industrienetzwerken auch für kurze Strecken heute nicht mehr wegzudenken, um den Anforderungen nach höchster Bandbreite entgegenzukommen. Die Installation von Glasfasern setzt allerdings sauberes und korrektes Arbeiten und einiges an Wissen voraus. Insbesondere spielt Sauberkeit bei der Glasfaser selbst eine große Rolle. So sind einer Studie von NTT Advanced Network Technology zufolge verschmutzte Faserendflächen oder Stecker für bis zu 96 Prozent aller Netzausfälle verantwortlich. Somit heißt es, ein leicht zu bedienendes OTDR auszuwählen, das über Schnittstellen mit einem Glasfasermikroskop verbunden werden kann.

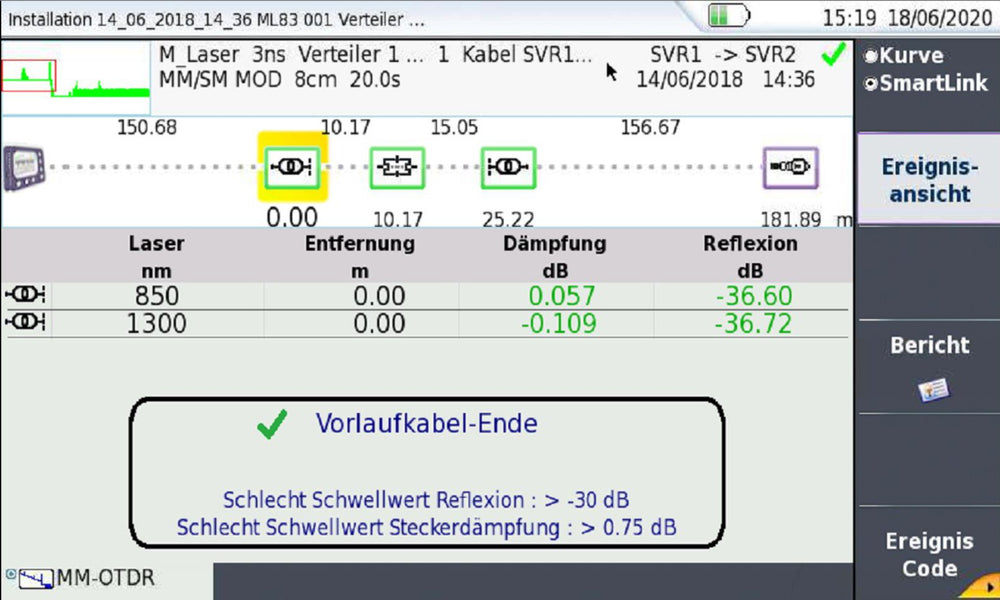

Smart Link Mapper (SLM)
Der Smart Link Mapper übersetzt eine schwer verständliche OTDR Messung in ein klares, einfach zu lesendes Diagramm der gemessenen Strecke. Aus dem Diagramm können direkt die Gut/Schlecht Informationen jedes einzelnen Ereignisses auf der Strecke, wie z.B. Stecker oder Spleiße, abgelesen werden. Die oft schwierige Interpretation einer OTDR Messkurve wird so zum Kinderspiel.
Das FiberXpert OTDR 5000 ist hier die erste Wahl
Das handliche optische Zeitbereichs-Reflektometer gibt es als Kombigerät für Multimode 850/1300 nm und Singlemode 1310/1550 nm. Sowohl bei Multimode- als auch bei Singlemodefasern verfügt das FiberXpert OTDR 5000 über einen sehr hohen Dynamikbereich mit einer Eventtotzone von < 80 cm – es ist also dazu prädestiniert, kurze Faserstrecken standardkonform zu vermessen, zu dokumentieren und etwaige Fehler zu finden. Weitere Messfunktionen wie Dämpfungsmessung und ein optischer Leistungspegelmesser ermöglichen die exakte Ermittlung der Streckendämpfung sowie Messungen der Ausgangsleistungen von aktiven Netzwerkkomponenten. Die automatische Pass/Fail-Analyse erfolgt nach TIA-/IEC-Grenzwerten. Standardkonforme Tier-2-Messungen lassen sich mit diesem OTDR ebenso leicht erledigen wie das Erstellen von professionellen Messprotokollen. Über das zu dem OTDR passende, neue Glasfasermikroskop – das einfach über USB angeschlossen wird – sind Faserenden und Steckerendflächen schnell überprüft und nach IEC 61300-3-35 bewertet. Und das alles mit nur einem Tastendruck.
Schutz für Vorlauffasern
Auf den optionalen „Launch Cords“ sind die Vorlauffasern schonend aufgewickelt und können leicht aus- und wieder aufgerollt werden. Die Faser ist optimal geschützt – in der PRO-Variante erfolgt das Aufrollen automatisch.
FiberXpert OTDR 5000 für Multimode-/Singlemode 850/1300/1310/1550 nm
- Standardkonforme Tier-2-Vermessung von LWL-Verkabelungen
- Tabellarische Auflistung aller Streckenereignisse inklusive deren Bewertung
- Grafische Darstellung der Reflexionskurve für eine längenabhängige Auswertung aller Ereignisse auf Reflexion und Dämpfung
- Automatische Pass-/Fail-Analyse der Messergebnisse nach TIA/IEC Grenzwerten
- Automatische Macrobend-Erkennung
- Integrierter Dämpfungsmesser
- Professionelle Messprotokolle durch die Auswertesoftware eXport
- Großes farbiges Touch-Display
- Optionales Glasfasermikroskop inkl. Adapter für die gängigsten Glasfaserstecker

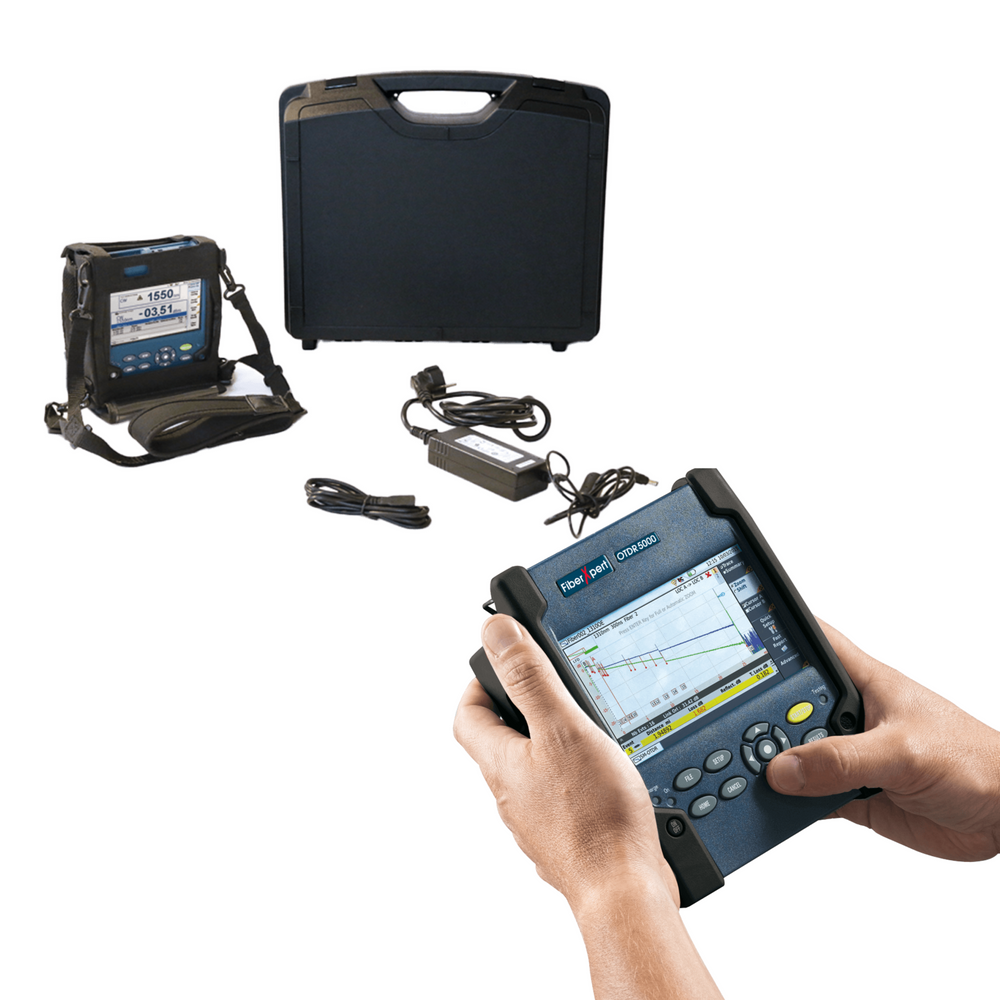

Lieferumfang
- FiberXpert OTDR 5000 Handgerät
- Umhänge Tragetasche
- Netzteil
- Transportkoffer
- Kurzanleitung
- CD mit Dokumentation
